Funktionen
2.13 Erdfehlererfassung (empfindlich/unempfindlich)
Tabelle 2-17
Ι/Ιp = 1 bis 1,94
1,00 1,50
1,06 1,56
1,13 1,63
1,19 1,69
1,25 1,75
1,31 1,81
1,38 1,88
1,44 1,94
[dw_anwenderkennl, 1, de_DE]

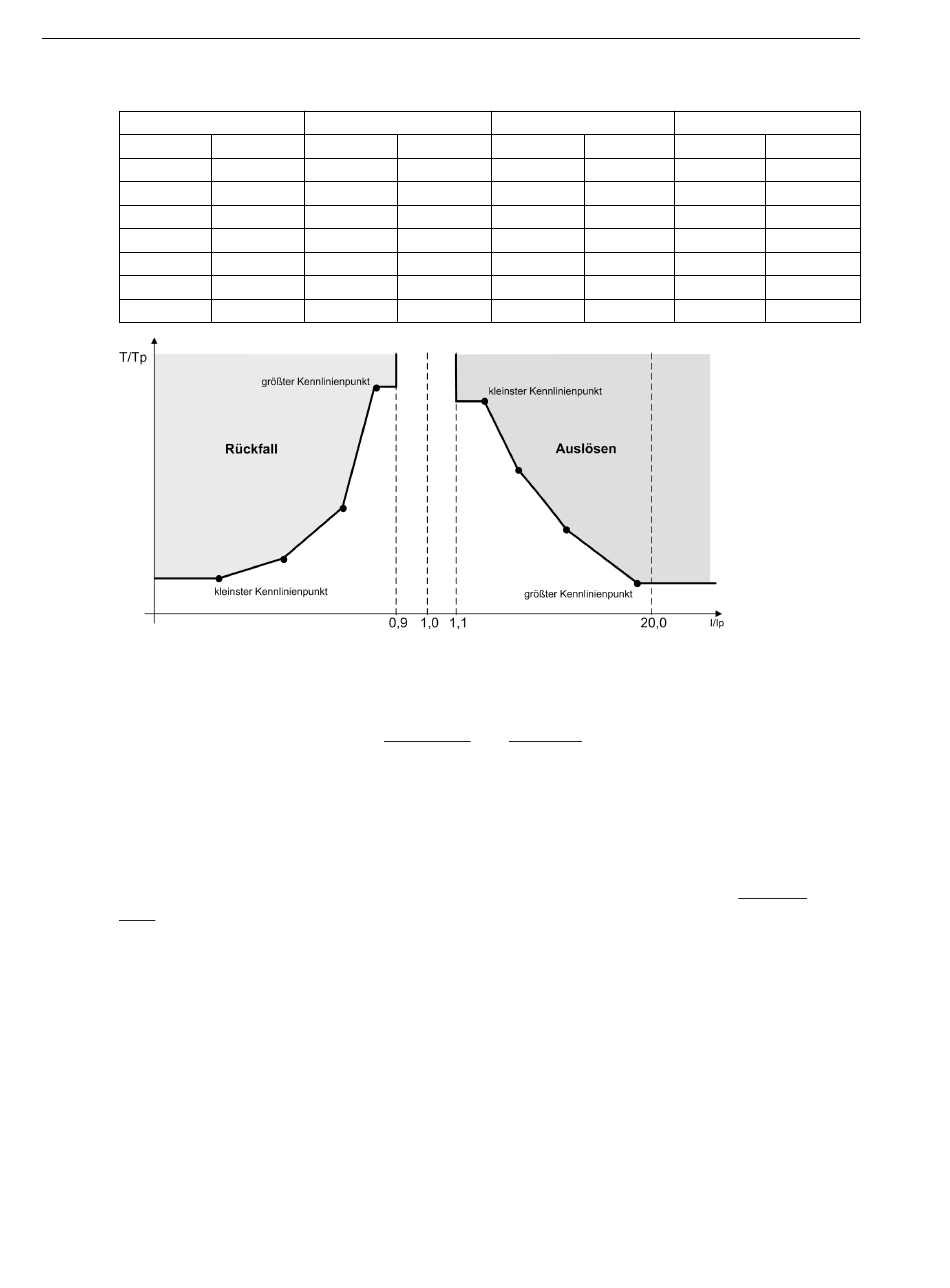

Bild 2-103
Bestimmung der erdschlussbehafteten Phase
Die erdschlussbehaftete Phase kann im ungeerdeten oder gelöschten Netz bestimmt werden, wenn das Gerät
an 3 in Stern geschaltete und im Sternpunkt geerdete Spannungswandler angeschlossen ist oder die Leiter-
Erde-Spannungen errechnet werden. Als erdschlussbehaftet wird die Phase erkannt, deren Spannung unter-
halb des Einstellwertes U PHASE MIN (Adresse 3106) liegt, wenn gleichzeitig die anderen beiden Leiterspan-
nungen den Grenzwert U PHASE MAX (Adresse 3107) überschritten haben. Demgemäß muss U PHASE MIN
niedriger als die minimale erwartete betriebliche Leiter-Erde-Spannung eingestellt werden. Eine typische
Einstellung für diese Adresse wäre 40 V.U PHASE MAX muss oberhalb der maximalen erwarteten betriebli-
chen Leiter-Erde-Spannung liegen, aber unterhalb der minimalen erwarteten betrieblichen Leiter-Leiter-Span-
nung. Bei U = 100 V wäre also ca. 75 V eine typische Einstellung. Diese Parameter haben in geerdeten Netzen
N
keine Bedeutung.
Verlagerungsspannungsstufe U
Die Verlagerungsspannung Uen> GEMESSEN (Adresse 3109) oder 3U0> BERECHNET (Adresse 3110) wird
zur Anregung der Erdfehlererkennung verwendet. Gleichzeitig ist die Anregung der Spannungsstufe eine Frei-
gabebedingung für die Richtungsbestimmung (bei Einstellung der Richtungscharakteristik auf cos φ / sin
φ). Bei Einstellung der Richtungscharakteristik auf U0/I0 φ MESS. ist die Verlagerungsspannungsstufe völlig
unabhängig von den Stromstufen. Je nach Konfiguration unter Adresse 213 U-WDL ANSCH 3ph ist nur der
jeweils zutreffende Grenzwert unter Adresse 3109 Uen> GEMESSEN bzw. 3110 3U0> BERECHNET zugäng-
lich.
Werden dem Gerät 2 Leiter-Leiter-Spannungen und die Verlagerungsspannung U
gemessene Verlagerungsspannung unmittelbar für die Erdfehlererkennung benutzt. Der Schwellwert für U
wird unter Adresse 3109 Uen> GEMESSEN parametriert und erlaubt eine empfindlichere Einstellung als bei
berechneter Verlagerungsspannung.
302
Vorzugswerte der normierten Ströme für benutzerdefinierte Auslösekennlinien
Ι/Ιp = 2 bis 4,75
2,00 3,50
2,25 3,75
2,50 4,00
2,75 4,25
3,00 4,50
3,25 4,75
Verwendung einer benutzerdefinierten Kennlinie
en
Ι/Ιp = 5 bis 7,75
5,00 6,50
5,25 6,75
5,50 7,00
5,75 7,25
6,00 7,50
6,25 7,75
en
SIPROTEC Compact, 7SC80, Handbuch
E50417-G1100-C486-B2, Ausgabe 09.2018
Ι/Ιp = 8 bis 20
8,00 15,00
9,00 16,00
10,00 17,00
11,00 18,00
12,00 19,00
13,00 20,00
14,00
zugeführt, so wird die
