dung getroffen, während in den übrigen Abgängen entweder „Rückwärts" gemeldet wird oder möglicherweise
wegen zu geringen Erdstromes keine Messung erfolgen kann. Auf jeden Fall ist das erdschlussbehaftete Kabel
eindeutig bestimmbar.

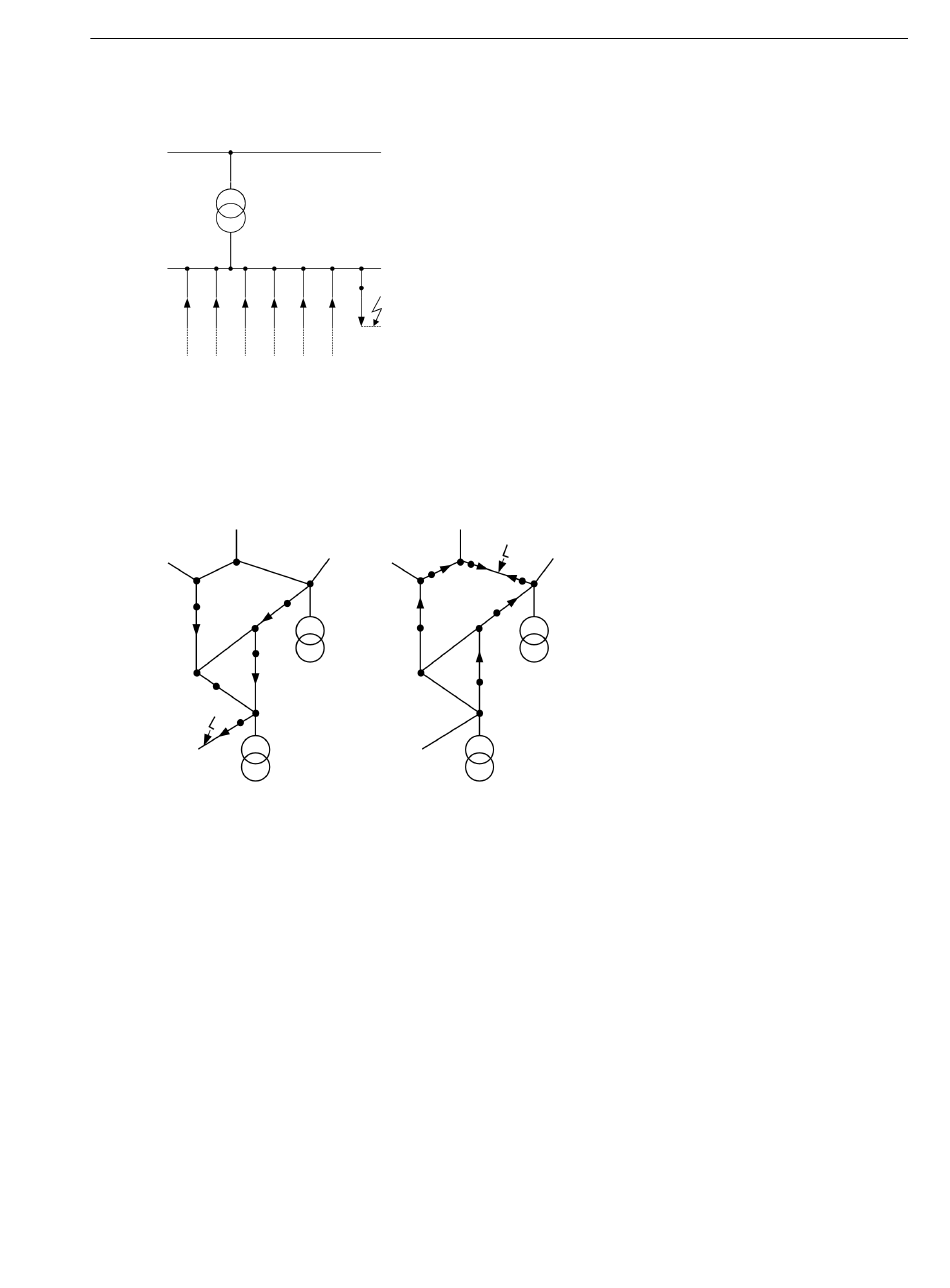

[erdschlussortung-im-strahlennetz-260602-kn, 1, de_DE]
Bild 2-101
In vermaschten Netzen oder Ringnetzen erhalten die Messstellen des erdschlussbehafteten Kabels ebenfalls
ein Maximum an Erdschluss-(rest)strom. Nur in diesem Kabel wird an beiden Enden Richtung „Vorwärts"
gemeldet
(Bild
2-102). Aber auch die übrigen Richtungsanzeigen im Netz können bei der Erdschlussortung
behilflich sein. Jedoch kann u.U. die eine oder andere Anzeige auch wegen zu geringen Erdstromes
ausbleiben.
[ortung-des-erdschlusses-260602-kn, 1, de_DE]
Bild 2-102
Einstellhinweise
2.13.4
Allgemeine Einstellungen
Bei der Projektierung der Schutzfunktionen (Abschnitt
131EMPF. ERDFEHLER festgelegt, mit welchen Parametern die Erdfehlererkennung arbeitet.
•
Bei Wahl von 131 EMPF. ERDFEHLER = UMZ ohne AMZ sind hier die UMZ-Parameter zugänglich.
•
Bei Wahl von 131 EMPF. ERDFEHLER = CO-Kennlinien kann für die Überstromstufen IEEp bzw.
IEEp ger. eine benutzerdefinierte Anrege-Kennlinie genutzt werden.
•
Bei Wahl von 131 EMPF. ERDFEHLER = Rückfall kann für die Überstromstufen IEEp bzw. IEEp ger.
eine benutzerdefinierte Kennlinie für Anregung und Rücksetzung genutzt werden.
•
Bei Wahl von UMZ/AMZ IEC, UMZ/AMZ ANSI, Recloser Kennl. unter der Adresse 131 EMPF.
ERDFEHLER können Sie für die Stufe IEEp bzw. IEEp ger. eine stromabhängige Kennlinie nach IEC- oder
ANSI- oder Recloser-Normen nutzen.
SIPROTEC Compact, 7SC80, Handbuch
E50417-G1100-C486-B2, Ausgabe 09.2018
Erdschlussortung im Strahlennetz
Ortung des Erdschlusses ausgehend von Richtungsanzeigen im vermaschten Netz
2.13 Erdfehlererfassung (empfindlich/unempfindlich)
2.1.1
Funktionsumfang) wurde unter Adresse
Funktionen
295
