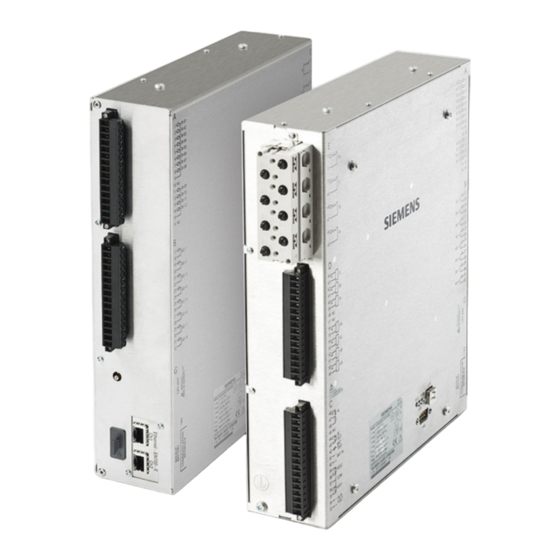

Siemens SIPROTEC 7SC80 Handbuch

Siemens SIPROTEC 7SC80 Handbuch

Verteilnetzcontroller
Vorschau ausblenden Andere Handbücher für SIPROTEC 7SC80:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
SIPROTEC 7SC80
V4.0
Verteilnetzcontroller
Technische Daten
Auszug aus Handbuch E50417-G1100-C486-A1, Kapitel 4
Energy Automation

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIPROTEC 7SC80

Inhaltszusammenfassung für Siemens SIPROTEC 7SC80

  • Seite 1 SIPROTEC 7SC80 V4.0 Verteilnetzcontroller Technische Daten Auszug aus Handbuch E50417-G1100-C486-A1, Kapitel 4 Energy Automation...
  • Seite 2 Eingetragene Marken halten. SIPROTEC, SINAUT, SICAM und DIGSI sind eingetragene Marken Dokumentversion Release 4.00.02 der Siemens AG. Die übrigen Bezeichnungen in diesem Handbuch können Marken sein, deren Benutzung durch Dritte für deren Ausgabedatum 12.2011 Zwecke die Rechte der Inhaber verletzen können.
  • Seite 3 Verwendung innerhalb bestimmter Spannungsgrenzen (Niederspannungsrichtlinie 2006/95/EG). Diese Konformität ist das Ergebnis einer Prüfung, die durch die Siemens AG gemäß den Richt- linien in Übereinstimmung mit den Fachgrundnormen EN 61000-6-2 und EN 61000-6-4 für die EMV-Richtlinie und der Norm EN 60255-27 für die Niederspannungsrichtlinie durchgeführt worden ist.
  • Seite 4 IEEE Std C37.90 (siehe Kapitel 4 "Technische Daten") Die UL Zulassung nach Standard UL 508 ist beantragt. Weitere Unterstützung Bei Fragen zum System SIPROTEC 4 wenden Sie sich bitte an Ihren Siemens-Vertriebspartner. Unser Customer Support Center unterstützt Sie rund um die Uhr. Telefon: +49 (180) 524-7000 Fax: +49 (180) 524-2471 e-mail: support.energy@siemens.com...
  • Seite 5 Bestimmungsgemäßer Gebrauch Das Betriebsmittel (Gerät, Baugruppe) darf nur für die im Katalog und der technischen Beschreibung vorgese- henen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen bzw. zugelassenen Fremdgeräten und -komponenten verwendet werden. Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung und Montage sowie Bedienung und Instandhaltung voraus.
  • Seite 6 Vorwort SIPROTEC, 7SC80, Handbuch E50417-G1100-C486-A1, Ausgabedatum 12.2011...

  • Seite 7: Technische Daten

    Technische Daten In diesem Kapitel finden Sie die Technischen Daten des Gerätes SIPROTEC 7SC80 und seiner Einzelfunktio- nen einschließlich der Grenzwerte, die auf keinen Fall überschritten werden dürfen. Nach den elektrischen und funktionellen Daten für den maximalen Funktionsumfang folgen die mechanischen Daten mit Maßbildern.

  • Seite 8: Allgemeine Gerätedaten

    Technische Daten 4.1 Allgemeine Gerätedaten Allgemeine Gerätedaten 4.1.1 Analoge Eingänge Stromeingänge Nennfrequenz 50 Hz oder 60 Hz (einstellbar) Arbeitsbereich Frequenz (unabhängig von der 25 Hz bis 70 Hz Nennfrequenz Nennstrom 1 A oder 5 A Verbrauch je Phase und Erdpfad ≤...

  • Seite 9: Binäre Ein- Und Ausgänge

    Technische Daten 4.1 Allgemeine Gerätedaten Wechselspannung Spannungsversorgung über integrierten Umrichter Nennhilfswechselspannung U AC 115 V AC 230 V zulässige Spannungsbereiche AC 92 V bis 132 V AC 184 V bis 265 V Überspannungskategorie, IEC 60255-27 Leistungsaufnahme (bei AC 115 V/230 V) <...
  • Seite 10 Technische Daten 4.1 Allgemeine Gerätedaten 4.1.4 Kommunikationsschnittstellen Bedienschnittstelle Anschluss frontseitig, nicht abgeriegelt, USB Typ B Buchse zum An- schluss eines Personalcomputers Bedienung ab DIGSI V4.82 über USB 2.0 full speed Bedienung mit DIGSI Übertragungsgeschwindigkeit bis maximal 12 MBit/s überbrückbare Entfernung Port F Ethernet elektrisch (EN 100) für IEC61850 und DIGSI...

  • Seite 11: Elektrische Prüfungen

    Technische Daten 4.1 Allgemeine Gerätedaten 4.1.5 Elektrische Prüfungen Vorschriften Normen: siehe auch Einzelprüfungen Schutzgeräte Feldgeräte IEC 60255 IEC 60870 EN 60255/EN 50263 EN 60870 DIN 57435/DIN EN 50263 DIN EN 60870 IEC TS 61000-6-5 IEC TS 61000-6-5 IEC/EN 61000-4 IEC/EN 61000-4 IEC 60694 IEC 60694 IEC 61850-3...
  • Seite 12 Technische Daten 4.1 Allgemeine Gerätedaten EMV-Prüfungen zur Störfestigkeit (Typprüfungen) Normen: IEC 60255-6 und -22, (Produktnormen) IEC/EN 61000-6-2 VDE 0435 Weitere Normen siehe Einzelprüfungen 2,5 kV (Scheitel); 1 MHz; τ = 15 µs; 400 1 MHz Prüfung, Klasse III IEC 60255-22-1, IEC 61000-4-18, = 200 Ω...

  • Seite 13: Mechanische Prüfungen

    Technische Daten 4.1 Allgemeine Gerätedaten 4.1.6 Mechanische Prüfungen Schwing- und Schockbeanspruchung bei stationärem Einsatz Normen: IEC 60255-21 IEC 60870 IEC 60068 IEC 60721 Schwingung sinusförmig 10 Hz bis 60 Hz: ±0,075 mm Amplitude; 60 Hz bis 150 Hz: 1g Beschleuni- IEC 60255-21-1, Klasse 1;...

  • Seite 14: Klimabeanspruchungen

    Technische Daten 4.1 Allgemeine Gerätedaten 4.1.7 Klimabeanspruchungen Temperaturen Normen: IEC 60255-6 und IEC 60870 Typprüfung (nach IEC 60068-2-1 und -2, –50 °C bis +85 °C Test Bd für 16 h) vorübergehend zulässig bei Betrieb –40 °C bis +70 °C (geprüft für 96 h) empfohlen für Dauerbetrieb (nach IEC 60255-6) –40 °C bis +55 °C Grenztemperaturen bei Lagerung...

  • Seite 15: Konstruktive Ausführungen

    Technische Daten 4.1 Allgemeine Gerätedaten 4.1.9 Konstruktive Ausführungen Abmessungen siehe Maßbilder, Abschnitt 4.16 Gerät Gehäuse Masse 7SC80 für Schalttafeleinbau und Schalttafelaufbau 4,5 kg Schutzart gemäß IEC 60529 für das Betriebsmittel im Auf- oder Einbaugehäuse IP 40 für den Personenschutz IP 2x für Stromklemme IP 1x für Spannungsklemme Verschmutzungsgrad, IEC 60255-27 4.1.10...

  • Seite 16: Unabhängiger Überstromzeitschutz

    Technische Daten 4.2 Unabhängiger Überstromzeitschutz Unabhängiger Überstromzeitschutz Betriebsarten dreiphasig Standard zweiphasig Phasen L1 und L3 Messverfahren alle Stufen Grundschwingung,Effektivwert (True RMS) I>>>, IE>>> zusätzlich Momentanwerte Einstellbereiche/Stufung 0,10 A bis 35,00 A oder ∞ (unwirksam) Stromanregungen I>, I>> (Phasen) für I Stufung 0,01 A 0,50 A bis 175,00 A oder ∞...
  • Seite 17 Technische Daten 4.2 Unabhängiger Überstromzeitschutz Toleranzen Stromanregungen 3 % vom Einstellwert, bzw. 15 mA bei I = 1 A oder 75 mA bei I = 5 A Verzögerungszeiten T 1 % bzw. 10 ms Einflussgrößen auf die Ansprech- und Rückfallwerte Hilfsgleichspannung im Bereich 0,8 ≤...

  • Seite 18: Gerichteter Überstromzeitschutz

    Technische Daten 4.3 Gerichteter Überstromzeitschutz Gerichteter Überstromzeitschutz Überstromstufen Es gelten die gleichen Angaben wie für den ungerichteten Überstromzeitschutz der Stufen I>, I>>, IE> und IE>>. (siehe vorhergehende Abschnitte). Richtungsbestimmung Darüber hinaus gelten die folgenden Daten für die Richtungsbestimmung: für Phasenfehler mit kurzschlussfremden Spannungen;...
  • Seite 19 Technische Daten 4.3 Gerichteter Überstromzeitschutz Zeiten Ansprechzeiten (ohne Inrush-Stabilisierung, mit Stabilisierung + 1 Periode) I >, I>>, IE>, IE>> - bei 2 mal Einstellwert ca. 45 ms - bei 10 mal Einstellwert ca. 40 ms Rückfallzeiten I>, I>>, IE>, IE>> ca.

  • Seite 20: Einschaltstabilisierung

    Technische Daten 4.4 Einschaltstabilisierung Einschaltstabilisierung Beeinflussbare Funktionen Überstromstufen I>, IE> (gerichtet und ungerichtet) Einstellbereich/Stufung Stabilisierungsfaktor I 10 % bis 45 % Stufung 1 % Funktionsgrenzen untere Funktionsgren- für I = 1 A mind. ein Phasenstrom(50 Hz und 100 Hz) ≥ 50 mA ze Phasen für I = 5 A...
  • Seite 21 Technische Daten 4.5 Spannungsschutz Spannungsschutz Einstellbereiche/Stufung Unterspannungen U<, U<< Phasenspezifisch Phase x U<, Phase x U<< Verwendete Messgröße - Mitsystem der Spannungen bei dreiphasigem Anschluss - kleinste Leiter-Leiter-Spannung - kleinste Leiter-Erde-Spannung Anschluss Leiter-Erde-Spannungen: - Bewertung Leiter-Erde-Spannungen 10 V bis 200 V Stufung 1 V - Bewertung Leiter-Leiter-Spannungen 10 V bis 385 V...
  • Seite 22 Technische Daten 4.5 Spannungsschutz Zeiten Ansprechzeiten - Unterspannung U<, U<<, U <, U << ca. 50 ms - Überspannung U>, U>> ca. 50 ms - Überspannung U >, U >> , U > , U >> ca. 60 ms - Unterspannung Phase x U<, Phase x U<< - Überspannung Phase x U>, Phase x U>>...

  • Seite 23: Spannungsschutz Für Ux

    Technische Daten 4.6 Spannungsschutz für Ux Spannungsschutz für Ux Einstellbereiche/Stufung Unterspannungen U<, U<< Verwendete Messgröße angeschlossene 1-phasige Leiter-Erde-Spannung Anschluss: 1-phasig 10 V bis 200 V Stufung 1 V Rückfallverhältnis r für U<, U<< 1,01 bis 3,00 Stufung 0,01 Rückfallschwelle für (r · U<) bzw. (r · U<<) max.

  • Seite 24: Schieflastschutz (Unabhängige Kennlinie)

    Technische Daten 4.7 Schieflastschutz (Unabhängige Kennlinie) Schieflastschutz (Unabhängige Kennlinie) Einstellbereiche/Stufung 0,10 A bis 3,00 A oder ∞ (unwirksam) Schieflast-Stufen I >, I >> für I = 1 A Stufung 0,01 A 0,50 A bis 15,00 A oder ∞ (unwirksam) für I = 5 A 0,00 s bis 60,00 s oder ∞...

  • Seite 25: Schieflastschutz (Abhängige Kennlinien)

    Technische Daten 4.8 Schieflastschutz (Abhängige Kennlinien) Schieflastschutz (Abhängige Kennlinien) Einstellbereiche/Stufung Anregegröße I für I = 1 A 0,10 A bis 2,00 A Stufung 0,01 A für I = 5 A 0,50 A bis 10,00 A 0,05 s bis 3,20 s oder ∞ (unwirksam) Zeitmultiplikator T (IEC) Stufung 0,01 s...
  • Seite 26 Technische Daten 4.8 Schieflastschutz (Abhängige Kennlinien) Auslösekennlinien nach ANSI Es kann eine der in den Bildern 4-2 und 4-3 jeweils im rechten Bildteil dargestellten Auslösekennlinien aus- gewählt werden. ≥ 20 sind mit denen für I Die Auslösezeiten für I = 20 identisch. Anregeschwelle ca.
  • Seite 27 Technische Daten 4.8 Schieflastschutz (Abhängige Kennlinien) Rückfallwert IEC und ANSI (ohne Disk-Emulation) ca. 1,05 · Einstellwert I , das entspricht ca. 0,95 · Ansprechwert I ANSI mit Disk-Emulation ca. 0,90 · Einstellwert I Toleranzen Rückfallwert I 3 % vom Einstellwert, bzw. 15 mA für I = 1 A oder 75 mA für I = 5 A...
  • Seite 28 Technische Daten 4.8 Schieflastschutz (Abhängige Kennlinien) Bild 4-1 Auslösekennlinien gemäß IEC der abhängigen Stufe des Schieflastschutzes SIPROTEC, 7SC80, Handbuch E50417-G1100-C486-A1, Ausgabedatum 12.2011...
  • Seite 29 Technische Daten 4.8 Schieflastschutz (Abhängige Kennlinien) Bild 4-2 Auslösezeit- und Rückfallzeitkennlinien gemäß ANSI der abhängigen Stufe des Schieflastschutzes SIPROTEC, 7SC80, Handbuch E50417-G1100-C486-A1, Ausgabedatum 12.2011...
  • Seite 30 Technische Daten 4.8 Schieflastschutz (Abhängige Kennlinien) Bild 4-3 Auslösezeit- und Rückfallzeitkennlinien gemäß ANSI der abhängigen Stufe des Schieflastschutzes SIPROTEC, 7SC80, Handbuch E50417-G1100-C486-A1, Ausgabedatum 12.2011...
  • Seite 31 Technische Daten 4.9 Frequenzschutz Frequenzschutz Einstellbereiche/Stufung Anzahl der Frequenzstufen 4; auf f> oder f< einstellbar Ansprechwerte f> oder f< 40,00 Hz bis 60,00 Hz Stufung 0,01 Hz bei f = 50 Hz Ansprechwerte f> oder f< 50,00 Hz bis 70,00 Hz Stufung 0,01 Hz bei f = 60 Hz...
  • Seite 32 Technische Daten 4.10 Fehlerorter 4.10 Fehlerorter in Ω primär und sekundär Ausgabe der Fehlerentfernung in km oder Meilen Leitungslänge oder in % der Leitungslänge Startsignal mit Auslösung, mit Anregerückfall oder von extern über Binäreingabe 0,0050 bis 9,5000 Ω/km Einstellung Reaktanzbelag (sekundär) für I = 1 A Stufung 0,0001...

  • Seite 33: Schalterversagerschutz

    Technische Daten 4.11 Schalterversagerschutz 4.11 Schalterversagerschutz Einstellbereiche/Stufung Ansprechschwelle I> SVS für I = 1 A 0,05 A bis 20,00 A Stufung 0,01 A für I = 5 A 0,25 A bis 100,00 A Ansprechschwelle IE> SVS für I = 1 A 0,05 A bis 20,00 A Stufung 0,01 A für I...

  • Seite 34: Flexible Schutzfunktionen

    Technische Daten 4.12 Flexible Schutzfunktionen 4.12 Flexible Schutzfunktionen Messgrößen/Betriebsarten dreiphasig I, 3I , I1, I2, I2/I1, U, 3U , U1, U2, P vorwärts, P rückwärts, Q vorwärts, Q rückwärts, cosϕ einphasig , U, U , P vorwärts, P rückwärts, Q vor- I, I wärts, Q rückwärts, cosϕ...
  • Seite 35 Technische Daten 4.12 Flexible Schutzfunktionen Zeiten Ansprechzeiten: Strom, Spannung (Phasengrößen) bei 2-mal Einstellwert ca. 30 ms bei 10-mal Einstellwert ca. 20 ms Strom, Spannung (symmetrische Komponenten) bei 2-mal Einstellwert ca. 40 ms bei 10-mal Einstellwert ca. 30 ms Leistung typisch ca.
  • Seite 36 Technische Daten 4.12 Flexible Schutzfunktionen Einflussgrößen auf die Ansprechwerte Hilfsgleichspannung im Bereich 0,8 ≤ U ≤ 1,15 Temperatur im Bereich 0,5 %/10 K –5 °C ≤ Θ ≤ 55 °C Frequenz im Bereich 25 Hz bis 70 Hz Frequenz im Bereich 0,95 ≤ f/f ≤...

  • Seite 37: Anwenderdefinierbare Funktionen (Cfc)

    Technische Daten 4.13 Anwenderdefinierbare Funktionen (CFC) 4.13 Anwenderdefinierbare Funktionen (CFC) Funktionsbausteine und deren mögliche Zuordnung zu den Ablaufebenen Funktionsbaustein Erläuterung Ablaufebene PLC1_ PLC_ SFS_ BEARB BEARB BEARB BEARB ABSVALUE Betragsbildung — — — Addition ALARM Wecker AND - Gatter BLINK Blink-Baustein BOOL_TO_CO Bool nach Befehl,...
  • Seite 38 Technische Daten 4.13 Anwenderdefinierbare Funktionen (CFC) Funktionsbaustein Erläuterung Ablaufebene PLC1_ PLC_ SFS_ BEARB BEARB BEARB BEARB LOOP Signalrückführung — LOWER_SETPOINT Grenzwertunterschreit — — — Multiplikation MV_GET_STATUS Status eines Wertes dekodieren MV_SET_STATUS Status eines Wertes setzen NAND NAND - Gatter Negator NOR - Gatter OR - Gatter REAL_TO_DINT...
  • Seite 39 Technische Daten 4.13 Anwenderdefinierbare Funktionen (CFC) Gerätespezifische CFC-Bausteine Tabelle 4-1 ASWITCH – Mit dem Baustein kann zwischen zwei REAL – Eingängen (Effektivwerte) umge- schaltet werden. Name Bedeutung Vorbeset- zung Eingang SWITCH BOOL Analog Wert Auswahl FALSE REAL Analog Wert REAL Analog Wert Ausgang REAL...
  • Seite 40 Technische Daten 4.13 Anwenderdefinierbare Funktionen (CFC) Zusätzliche Grenzen Zusätzliche Grenzen für die folgenden CFC-Bausteine Ablaufebene Maximale Anzahl der Bausteine in den Ablaufebenen 2) 3) 2) 3) TIMER TIMER_SHORT MW_BEARB — — PLC1_BEARB PLC_BEARB SFS_BEARB — — Bei Überschreiten der Grenze wird im Gerät eine Fehlermeldung abgesetzt und das Gerät in den Monitor- betrieb versetzt.
  • Seite 41 Technische Daten 4.13 Anwenderdefinierbare Funktionen (CFC) Bearbeitungszeiten in TICKS für Einzelelemente Einzelelement Anzahl Ticks Baustein, Grundbedarf ab dem 3. zusätzlichen Eingang bei generischen Bausteinen je Eingang Verknüpfung mit der Eingangsrandleiste Verknüpfung mit der Ausgangsrandleiste zusätzlich je Plan Arithmetik ABS_VALUE SQUARE_ROOT Basislogik CONNECT DYN_OR...
  • Seite 42 Technische Daten 4.13 Anwenderdefinierbare Funktionen (CFC) Einzelelement Anzahl Ticks Typkonverter BOOL_TO_DI BUILD_DI DI_TO_BOOL DM_DECODE DINT_TO_REAL DIST_DECODE UINT_TO_REAL REAL_TO_DINT REAL_TO_UINT Vergleich COMPARE LOWER_SETPOINT UPPER_SETPOINT LIVE_ZERO ZERO_POINT Zählwert COUNTER Zeit und Takt TIMER TIMER_LONG TIMER_SHORT ALARM BLINK Rangierbarkeit Meldungen und Messwerte lassen sich zusätzlich zu den definierten Vorbelegungen frei in Puffer rangieren, Vorrangierungen können entfernt werden.
  • Seite 43 Technische Daten 4.14 Zusatzfunktionen 4.14 Zusatzfunktionen Betriebsmesswerte Ströme in A (kA) primär und in A sek. oder in % I Mitkomponente I Gegenkomponente I bzw. 3I0 Bereich 10 % bis 150 % I Toleranz 1,5 % vom Messwert, bzw. 1 % I und von 151 % bis 200 % I 3 % vom Messwert Spannungen (Leiter-Erde)
  • Seite 44 Technische Daten 4.14 Zusatzfunktionen Langzeit-Mittelwerte Zeitfenster 5, 15, 30 oder 60 Minuten Häufigkeit der Aktualisierung einstellbar Langzeit-Mittelwerte der Ströme in A (kA) L1dmd L2dmd L3dmd 1dmd der Wirkleistung in W (kW, MW) der Blindleistung in VAr (kVAr, MVAr) der Scheinleistung in VAr (kVAr, MVAr) Min/Max-Speicher Speicherung von Messwerten...
  • Seite 45 Technische Daten 4.14 Zusatzfunktionen Störfallprotokollierung Speicherung der Meldungen der letzten 8 Störfälle Speicherung der Meldungen der letzten 3 Erdschlüsse Zeitzuordnung Auflösung für Betriebsmeldungen 1 ms Auflösung für Störfallmeldungen 1 ms Max. Zeitabweichung (interne Uhr) 0,01 % Pufferbatterie Lithium-Batterie Typ CR2032, 3 V, 230 mAh Meldung „Stör Batterie“...
  • Seite 46 Technische Daten 4.14 Zusatzfunktionen Zeitsynchronisation Binäreingabe Kommunikation Betriebsarten der Uhrzeitführung Betriebsart Erläuterungen Intern Interne Synchronisation über RTC (Voreinstellung) Impuls über Binäreingang Externe Synchronisation mit Impuls über Binäreingang NTP (IEC 61850) Externe Synchronisation über Port F (IEC 61850) Externe Synchronisierung über GPS Gruppenumschaltung der Funktionsparameter Anzahl der verfügbaren Einstellgruppen 4 (Parametergruppe A, B, C und D)

  • Seite 47: Schaltgeräte-Steuerung

    Technische Daten 4.15 Schaltgeräte-Steuerung 4.15 Schaltgeräte-Steuerung Anzahl der Schaltgeräte abhängig von der Anzahl der Binärein- und -ausgaben Schaltverriegelung frei programmierbare Schaltverriegelungen Meldungen Rückmeldung, Ein-, Aus-, Störstellung Befehle Einzelbefehl/Doppelbefehl Schaltbefehl an Leistungsschalter 1-, 1½ - und 2-polig Speicherprogrammierbare Steuerung PLC-Logik, grafisches Eingabetool Vorortsteuerung Steuerung über Menü...
  • Seite 48 Technische Daten 4.16 Abmessungen 4.16 Abmessungen 4.16.1 Verteilnetzcontroller 7SC80 Bild 4-4 Maßbild Verteilnetzcontroller 7SC80 ■ SIPROTEC, 7SC80, Handbuch E50417-G1100-C486-A1, Ausgabedatum 12.2011...
