in den Technischen Daten dargestellt. Bei Projektierung der abhängigen Kennlinie sind zusätzlich auch die
unabhängigen Stufen I2>> und I2> wirksam (siehe vorigen Abschnitt).
Anregung, Auslösung
Der Inversstrom Ι2 wird mit dem Einstellwert I2p verglichen. Wenn der Inversstrom den Einstellwert zu einem
Prozent des konfigurierten Anregeverhältnisses überschreitet, erfolgt eine Anregemeldung. Aus dem Invers-
strom wird je nach gewählter Kennlinie die Auslösezeit berechnet und nach Ablauf dieser Zeit ein Auslösekom-
mando abgegeben. Den grundsätzlichen Verlauf dieser Kennlinien zeigt das folgende Bild.

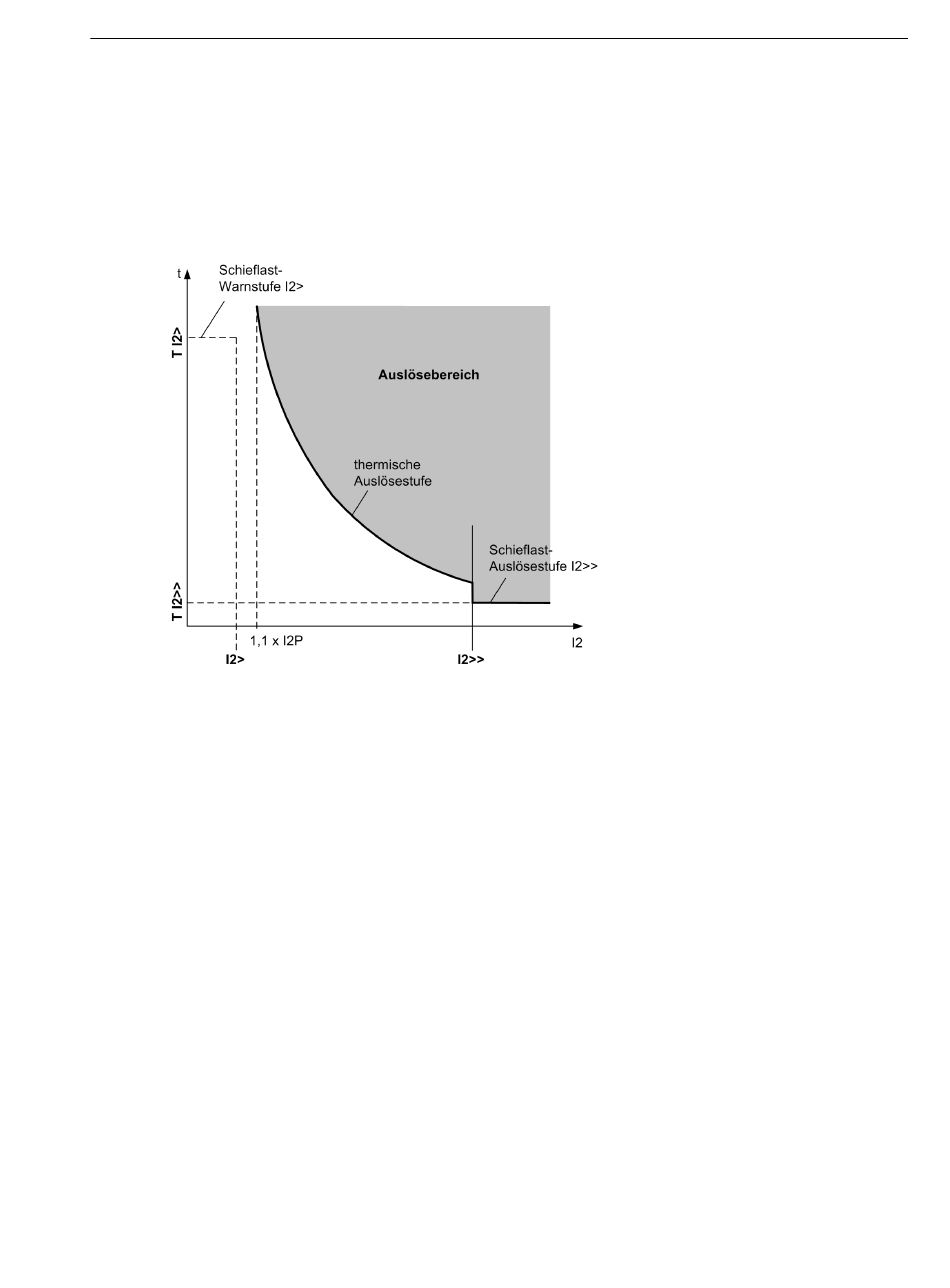

[abhaeng-ausl_charakt-des-schieflastschutzes-260602-kn, 1, de_DE]
Bild 2-59
Rückfall bei IEC– Kennlinien
Der Rückfall der angeregten Stufe erfolgt, wenn ca. 95 % des Ansprechwertes unterschritten werden. Bei einer
erneuten Anregung beginnt die Zeit von vorn.
Rückfall bei ANSI– Kennlinien
Bei den ANSI–Kennlinien kann gewählt werden, ob der Rückfall nach Anregung sofort erfolgt oder mit einer
Disk–Emulation. Sofort heißt, dass die Anregung bei Unterschreiten von ca. 95 % des Ansprechwertes zurück-
fällt und bei erneuter Anregung die Ablaufzeit von vorn beginnt.
Bei der Disk–Emulation beginnt nach Abschalten des Stromes ein Rückfallprozess (Rückzählen des Zeitzählers),
der dem Zurückdrehen einer Ferraris–Scheibe entspricht (daher „Disk–Emulation"). Dadurch wird bei
mehreren aufeinanderfolgenden Fehlern die „Vorgeschichte" infolge der Trägheit der Ferraris–Scheibe mitbe-
rücksichtigt und das Zeitablaufverhalten angepasst. Damit wird auch bei stark schwankenden Schieflastwerten
eine korrekte Nachbildung der Erwärmung des Schutzobjekts gewährleistet. Das Rückzählen beginnt bei
Unterschreiten von 90 % des Einstellwertes entsprechend der Rückfallkennlinie der gewählten Charakteristik.
Im Bereich zwischen dem Rückfallwert (95 % des Ansprechwertes) und 90 % des Einstellwertes ruhen sowohl
Vorwärts- als auch Rückwärtszählung.
Die Disk–Emulation bringt Vorteile, wenn das Verhalten des Schieflastschutzes mit anderen im Netz befindli-
chen Geräten auf elektromagnetischer Basis koordiniert werden muss.
Logik
Das folgende Bild zeigt das Logikdiagramm des Schieflastschutzes. Der Schutz kann über einen Binäreingang
blockiert werden. Dabei werden Anregungen und Zeitstufen zurückgesetzt und Messwerte gelöscht.
