2.31 Zusätzliche Applikationen mit 6 Spannungseingängen
[lo_frequency_Side2, 1, de_DE]
Bild 2-159
2.31.3.2

Einstellhinweise

Allgemeines
Der Frequenzschutz von Seite 2 kann nur wirken und ist nur zugänglich, wenn 6PT verwendet wird und bei der
Projektierung der Schutzfunktionen unter Adresse 156 FREQUENZSCH S2 = vorhanden eingestellt wurde.
Wird die Funktion nicht benötigt, wird nicht vorhanden eingestellt. Unter Adresse 5901 FCT FREQUENZ
S2 kann die Funktion Ein- oder Ausgeschaltet werden.
Durch Einstellung der Parameter 5903 bis 5906 wird für jede der Stufen Frequenz 1 S2 bis Frequenz 4
S2 individuell deren Funktion als Überfrequenz- oder Unterfrequenzschutz festgelegt oder auf Aus gestellt,
wenn die Stufe nicht benötigt wird.
Mindestspannung
Unter Adresse 5902 Umin S2 wird die Mindestspannung von Seite 2 eingestellt, bei deren Unterschreiten der
Frequenzschutz von Seite 2 blockiert wird.
Für alle 3-phasigen Verbindungen ist der Schwellwert als Leiter-Leiter-Wert einzustellen.
560

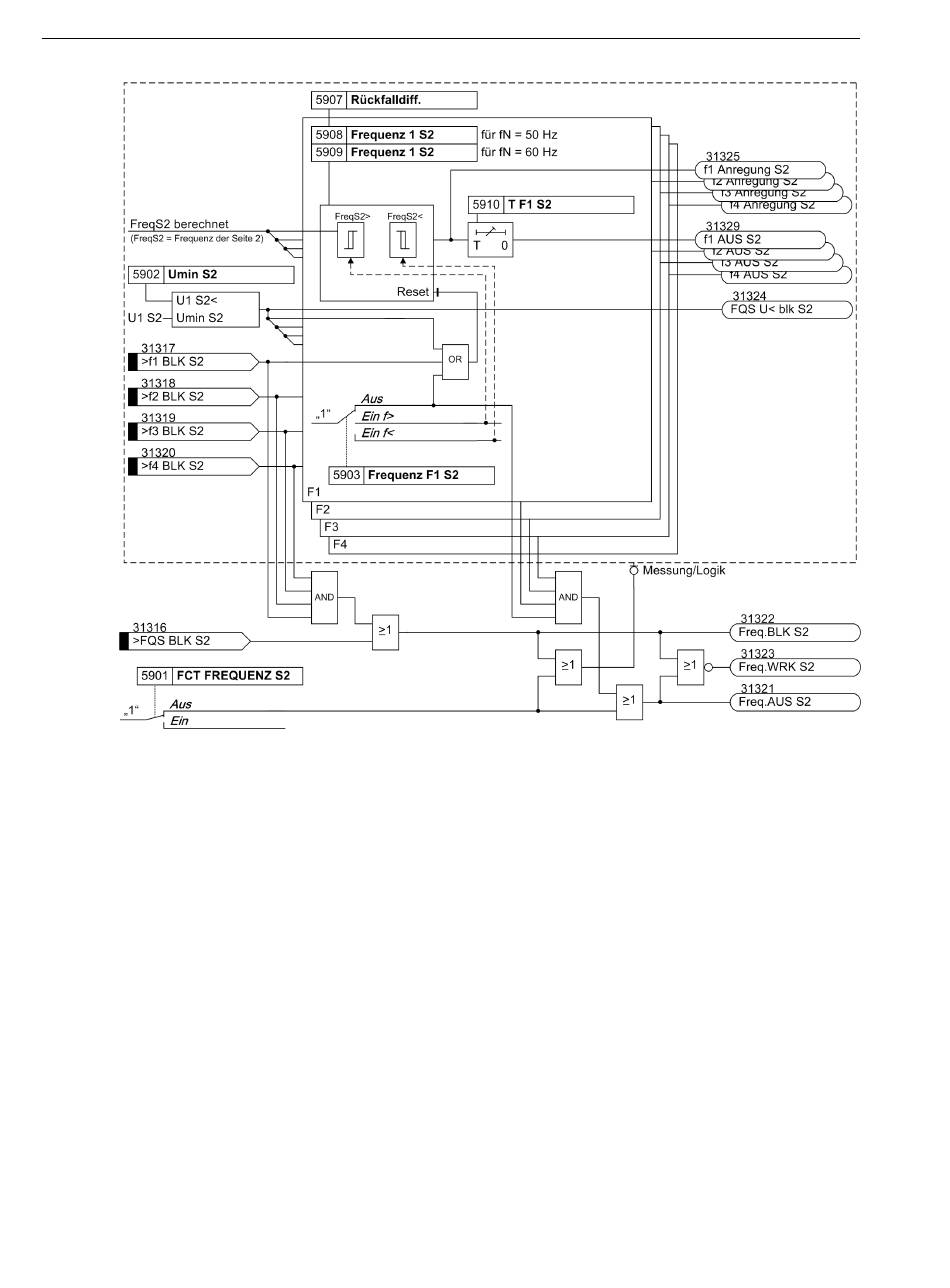

Logikdiagramm des Frequenzschutzes von Seite 2
