2.2.7 Spezialausprägung Funktion I>, IE> für Service Verriegelung
Die Funktion Überstromzeitschutz bietet speziell für die Dauer einer aktiven Service Verriegelung je eine
eigenständige Stufe für Phase und Erde. Verwenden Sie die Adressen 1270 I> Serv.Ver., 1271 T I>
Serv. Ver. für die Parametrierung der Phasenstufe und 1370 IE> Serv.Ver., 1371 T IE> Serv. Ver
für die Erdstufe. Bei inaktiver Service Verriegelung sind diese 2 Stufen blockiert. Dies wird auch durch die
Meldung 6090 SerVer I> blk oder 6094 SerVer IE> blk signalisiert. Wird die Service Verriegelung
aktiviert, so wird die Blockierung dieser Stufe zurückgesetzt.
Das folgende Bild gilt analog auch für den Erdstrom.
SIPROTEC Compact, 7SC80, Handbuch
E50417-G1100-C486-B2, Ausgabe 09.2018

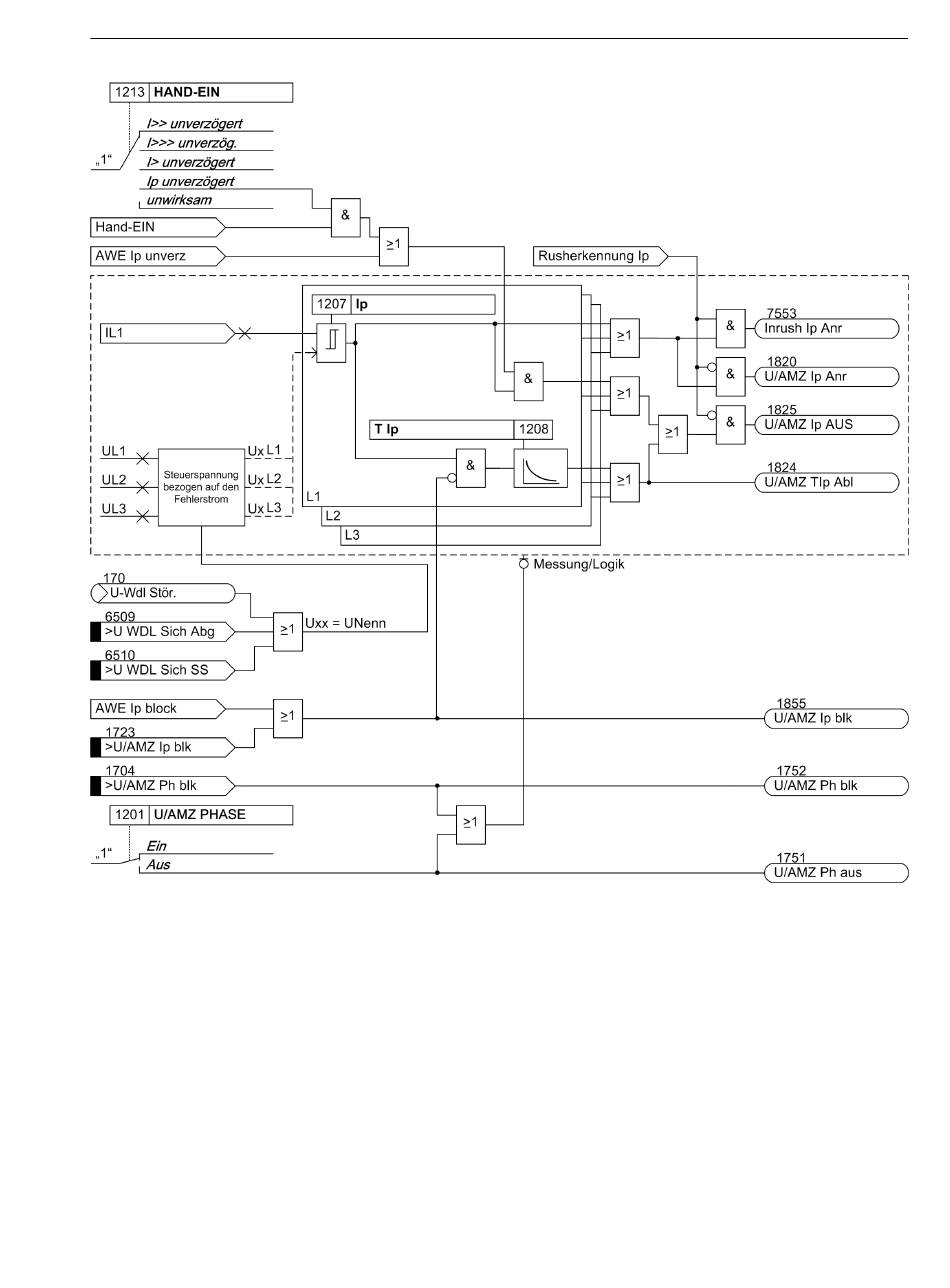

Logikdiagramm des spannungsabhängigen abhängigen Überstromzeitschutzes
