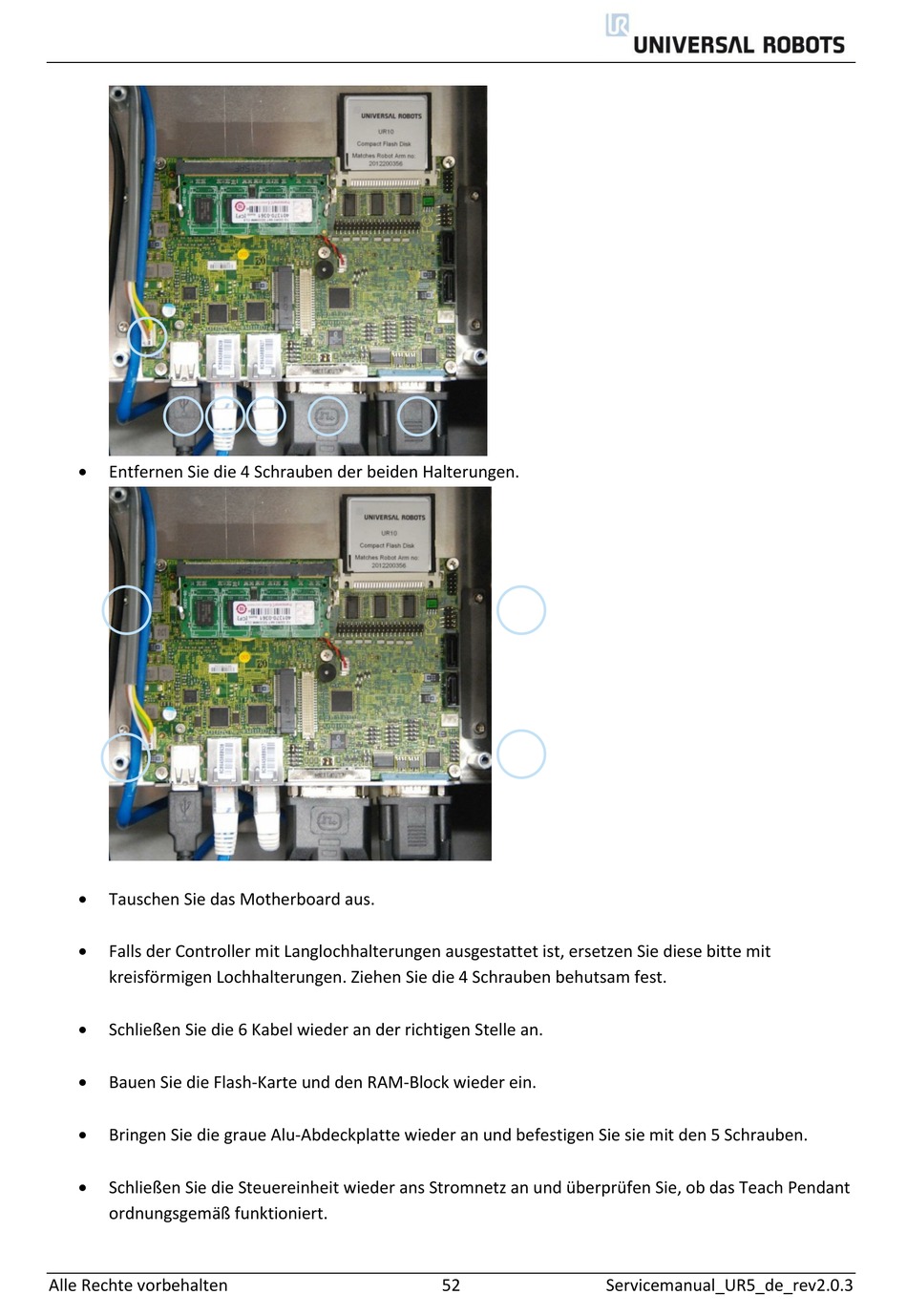

Entfernen Sie die 4 Schrauben der beiden Halterungen.

Tauschen Sie das Motherboard aus.

Falls der Controller mit Langlochhalterungen ausgestattet ist, ersetzen Sie diese bitte mit
kreisförmigen Lochhalterungen. Ziehen Sie die 4 Schrauben behutsam fest.

Schließen Sie die 6 Kabel wieder an der richtigen Stelle an.

Bauen Sie die Flash-Karte und den RAM-Block wieder ein.

Bringen Sie die graue Alu-Abdeckplatte wieder an und befestigen Sie sie mit den 5 Schrauben.

Schließen Sie die Steuereinheit wieder ans Stromnetz an und überprüfen Sie, ob das Teach Pendant
ordnungsgemäß funktioniert.
