Tauschen Sie das Handgelenk 1 und setzen Sie es behutsam samt Schrauben und Unterlegscheiben
in das Handgelenk 2 ein.

Achten Sie darauf, dass die Unterlegscheiben richtig eingesetzt sind und sich auf der richtigen Seite
befinden (wichtig!), bevor Sie Handgelenk 1 und Handgelenk 2 wieder vorsichtig bis zum
mechanischen Anschlag in entgegengesetzte Richtungen drehen.

Ziehen Sie die 8 Schrauben leicht an und danach über Kreuz mit 1,3Nm fest.

Schieben Sie den grauen Teflon-Ring in Position und legen Sie den Flachring behutsam auf den
Teflon-Ring zurück.

Montieren Sie den Schmiernippel und ziehen Sie ihn mit 0,8 Nm fest.


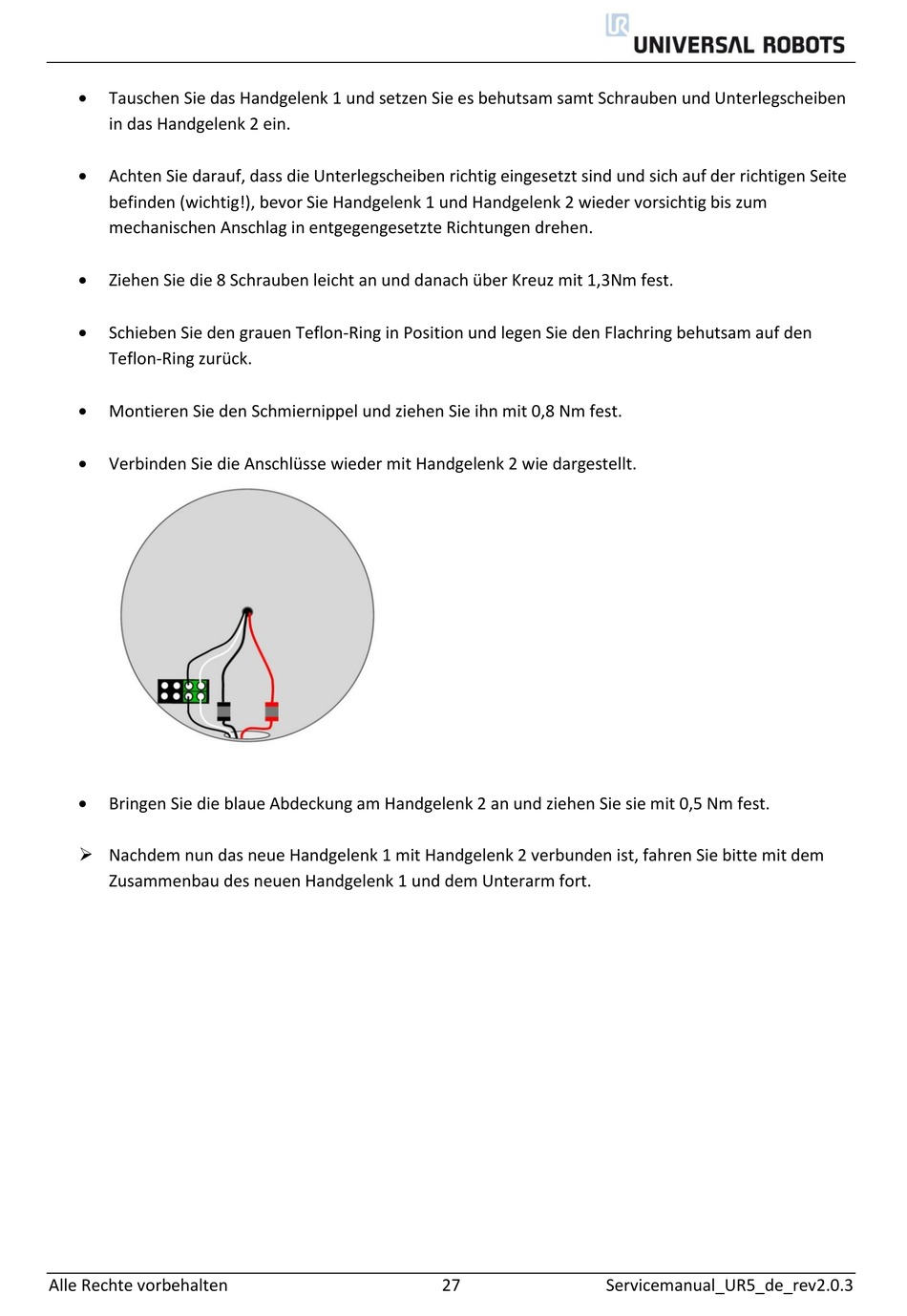

Verbinden Sie die Anschlüsse wieder mit Handgelenk 2 wie dargestellt.

Bringen Sie die blaue Abdeckung am Handgelenk 2 an und ziehen Sie sie mit 0,5 Nm fest.
 Nachdem nun das neue Handgelenk 1 mit Handgelenk 2 verbunden ist, fahren Sie bitte mit dem
Zusammenbau des neuen Handgelenk 1 und dem Unterarm fort.
