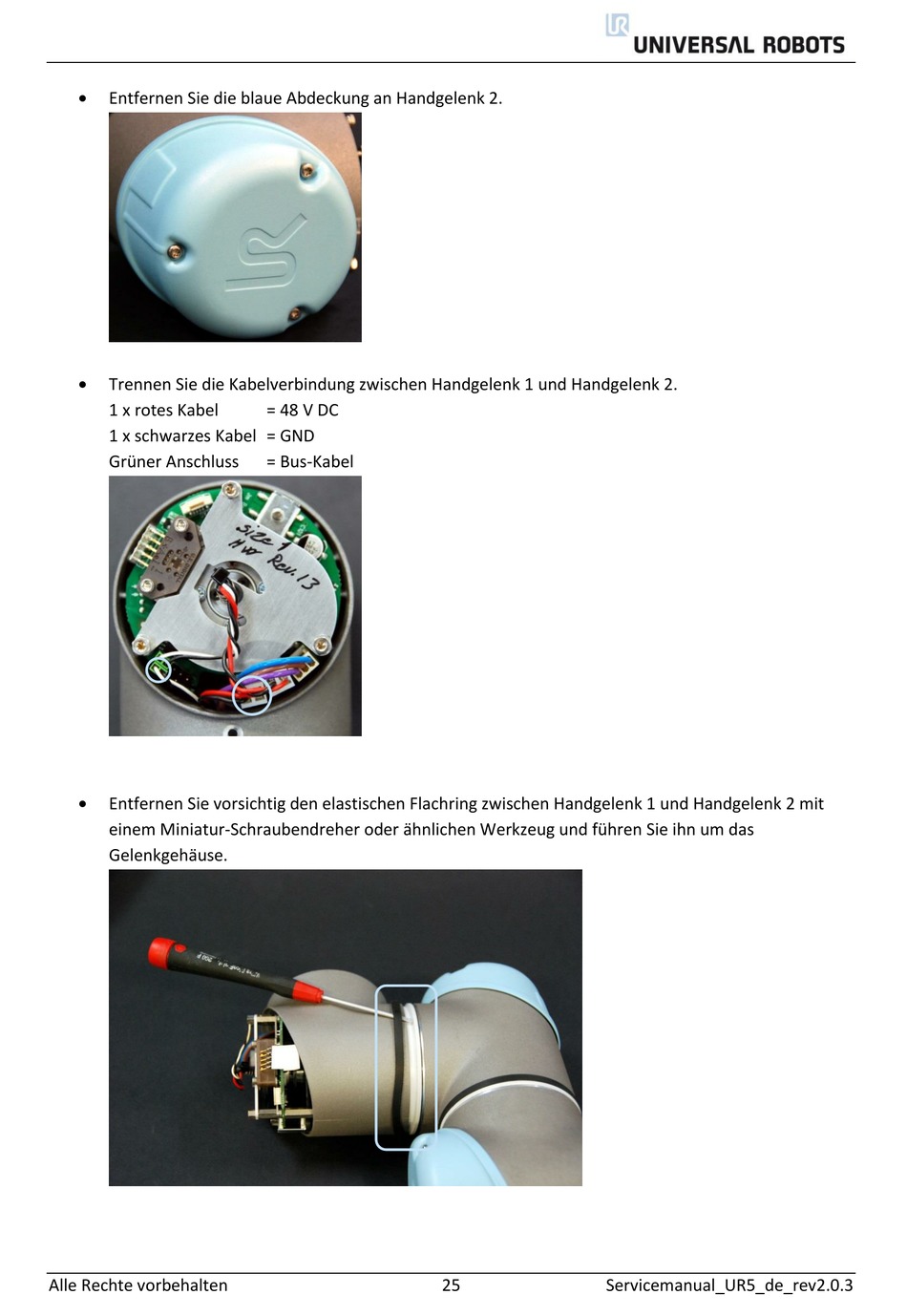

Entfernen Sie die blaue Abdeckung an Handgelenk 2.

Trennen Sie die Kabelverbindung zwischen Handgelenk 1 und Handgelenk 2.
1 x rotes Kabel
1 x schwarzes Kabel = GND
Grüner Anschluss

Entfernen Sie vorsichtig den elastischen Flachring zwischen Handgelenk 1 und Handgelenk 2 mit
einem Miniatur-Schraubendreher oder ähnlichen Werkzeug und führen Sie ihn um das
Gelenkgehäuse.
