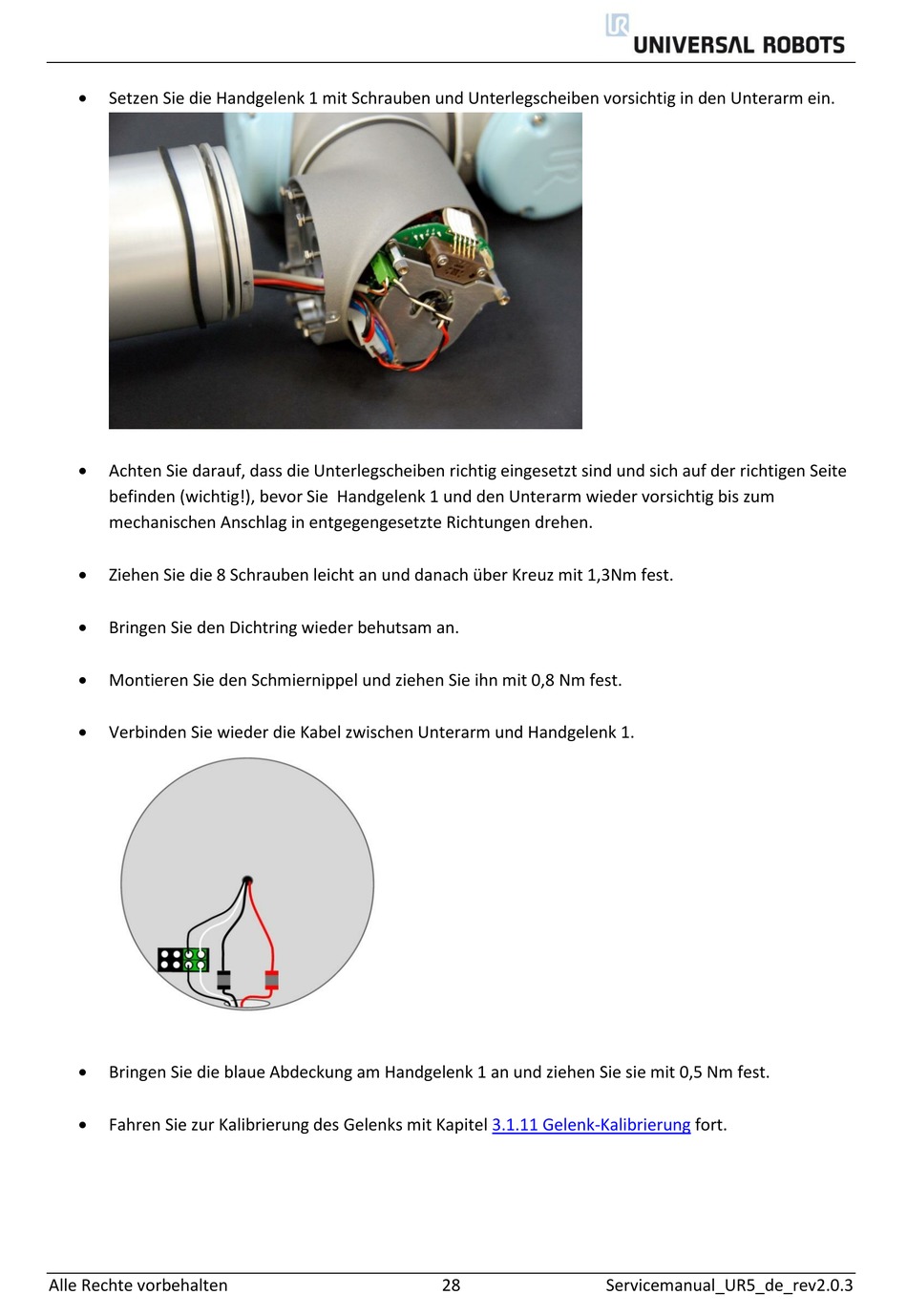

Setzen Sie die Handgelenk 1 mit Schrauben und Unterlegscheiben vorsichtig in den Unterarm ein.

Achten Sie darauf, dass die Unterlegscheiben richtig eingesetzt sind und sich auf der richtigen Seite
befinden (wichtig!), bevor Sie Handgelenk 1 und den Unterarm wieder vorsichtig bis zum
mechanischen Anschlag in entgegengesetzte Richtungen drehen.

Ziehen Sie die 8 Schrauben leicht an und danach über Kreuz mit 1,3Nm fest.

Bringen Sie den Dichtring wieder behutsam an.

Montieren Sie den Schmiernippel und ziehen Sie ihn mit 0,8 Nm fest.

Verbinden Sie wieder die Kabel zwischen Unterarm und Handgelenk 1.

Bringen Sie die blaue Abdeckung am Handgelenk 1 an und ziehen Sie sie mit 0,5 Nm fest.

Fahren Sie zur Kalibrierung des Gelenks mit Kapitel
Alle Rechte vorbehalten
3.1.11 Gelenk-Kalibrierung
28 Servicemanual_UR5_de_rev2.0.3
fort.
