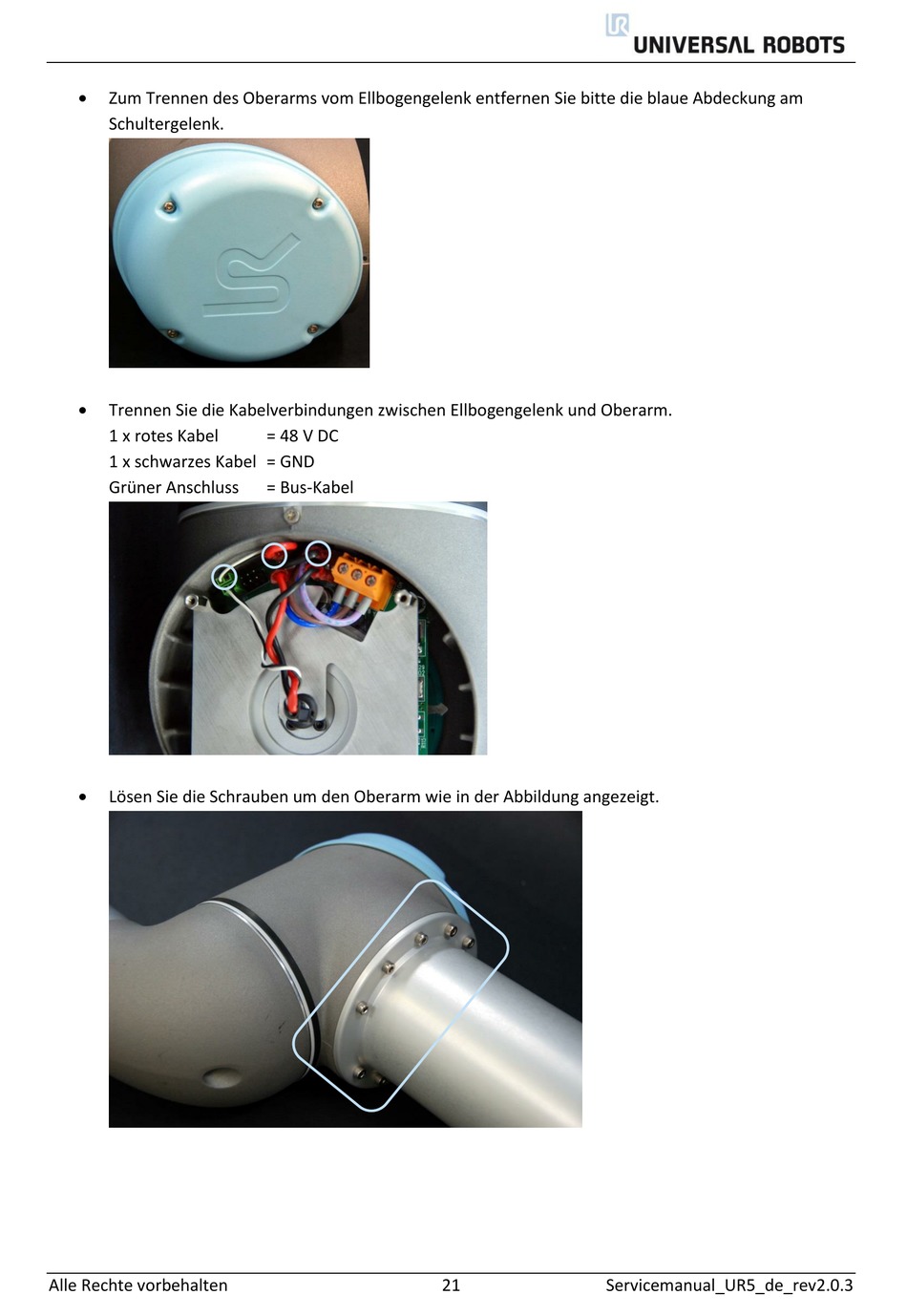

Zum Trennen des Oberarms vom Ellbogengelenk entfernen Sie bitte die blaue Abdeckung am
Schultergelenk.

Trennen Sie die Kabelverbindungen zwischen Ellbogengelenk und Oberarm.
1 x rotes Kabel
1 x schwarzes Kabel = GND
Grüner Anschluss

Lösen Sie die Schrauben um den Oberarm wie in der Abbildung angezeigt.
Alle Rechte vorbehalten
= 48 V DC
= Bus-Kabel
