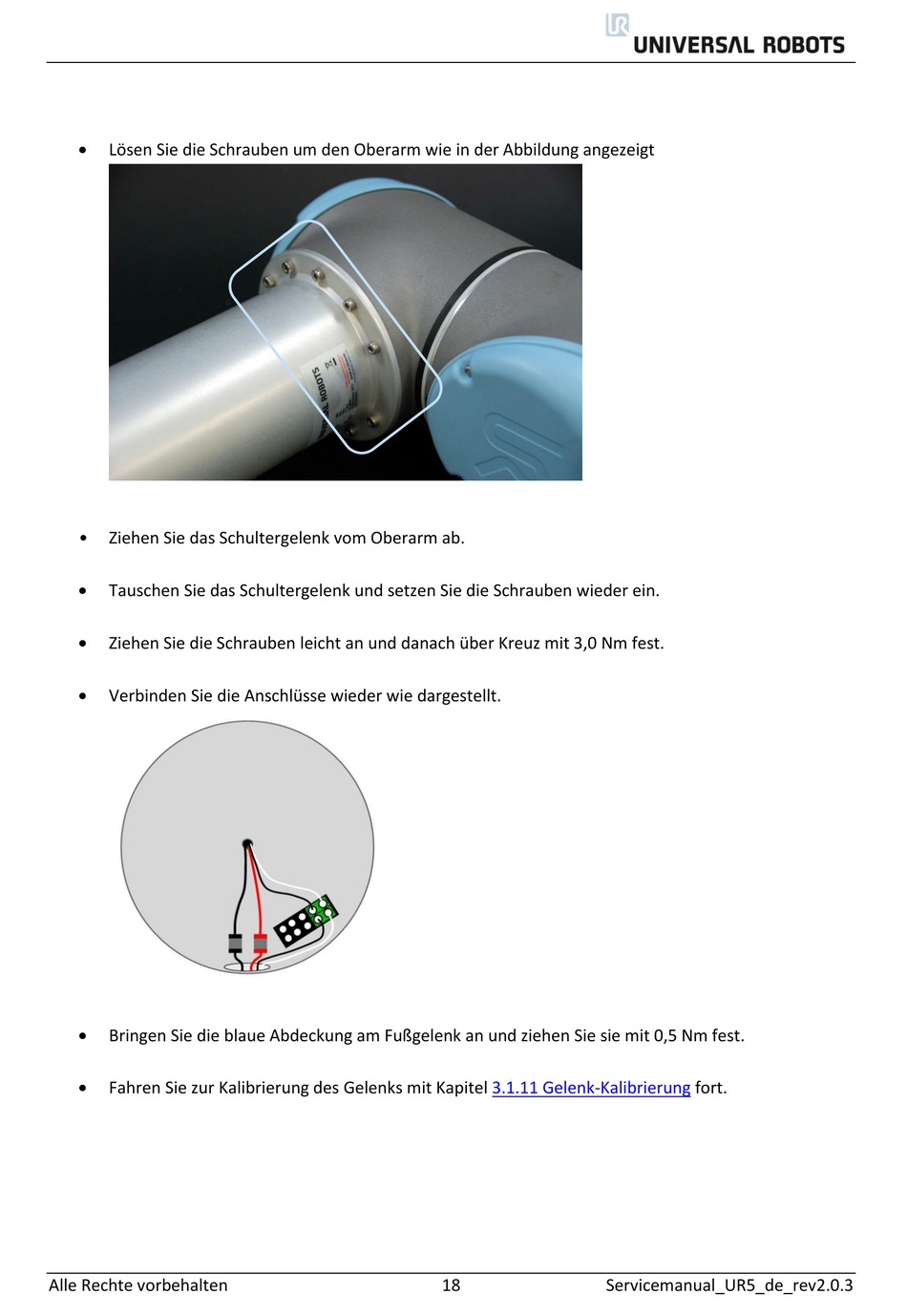

universal robots UR5 Benutzerhandbuch Seite 18


Lösen Sie die Schrauben um den Oberarm wie in der Abbildung angezeigt
• Ziehen Sie das Schultergelenk vom Oberarm ab.

Tauschen Sie das Schultergelenk und setzen Sie die Schrauben wieder ein.

Ziehen Sie die Schrauben leicht an und danach über Kreuz mit 3,0 Nm fest.

Verbinden Sie die Anschlüsse wieder wie dargestellt.

Bringen Sie die blaue Abdeckung am Fußgelenk an und ziehen Sie sie mit 0,5 Nm fest.

Fahren Sie zur Kalibrierung des Gelenks mit Kapitel
Alle Rechte vorbehalten
3.1.11 Gelenk-Kalibrierung
18 Servicemanual_UR5_de_rev2.0.3
fort.
