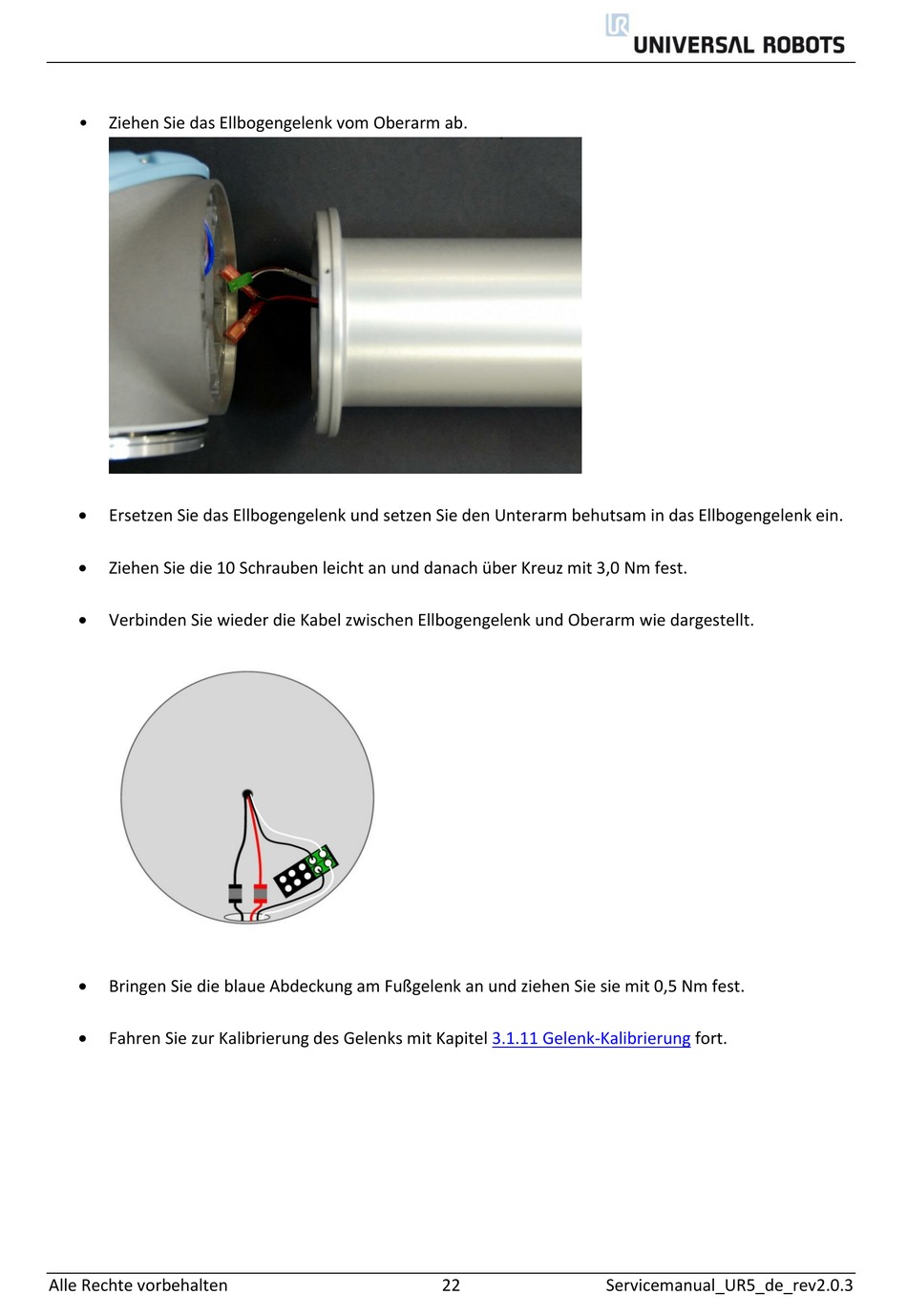

universal robots UR5 Benutzerhandbuch Seite 22

• Ziehen Sie das Ellbogengelenk vom Oberarm ab.

Ersetzen Sie das Ellbogengelenk und setzen Sie den Unterarm behutsam in das Ellbogengelenk ein.

Ziehen Sie die 10 Schrauben leicht an und danach über Kreuz mit 3,0 Nm fest.

Verbinden Sie wieder die Kabel zwischen Ellbogengelenk und Oberarm wie dargestellt.

Bringen Sie die blaue Abdeckung am Fußgelenk an und ziehen Sie sie mit 0,5 Nm fest.

Fahren Sie zur Kalibrierung des Gelenks mit Kapitel
Alle Rechte vorbehalten
3.1.11 Gelenk-Kalibrierung
22 Servicemanual_UR5_de_rev2.0.3
fort.
