Messmethode

Alle Überstromfunktionen mit defi nitiver Zeit werten den RMS-Wert des Stroms
bei Grundfrequenz aus. Beim unverzögerten Überstromzeitschutz wird der Spitzen-
wert des gemessenen Stroms für eine schnellere Antwortzeit auch unter transienten
Bedingungen verwendet. Ist der unverzögerte Spitzenwert höher als drei Mal SQRT
(2) des RMS-Wertes:
> ⋅
I I
2 3
x peak _ x RMS _
Auslösekriterien
Überschreitet der gemessene Strom den Einstellschwellenwert (Startwert bzw. Start
Value), wird die Überstromschutzfunktion gestartet. Das Startsignal ist phasense-
lektiv. Das bedeutet, dass sobald mindestens der Wert eines Phasenstroms über dem
Einstellschwellenwert liegt, das entsprechende Startsignal gestartet wird.
Die Schutzfunktion verbleibt so lange im START-Status, bis mindestens eine Phase
gestartet wurde. Sie kehrt in den passiven Status zurück und das Startsignal wird
gelöscht, wenn der Strom für alle Phasen unter 0,95 des Einstellschwellenwertes
sinkt. Nachdem die Schutzvorrichtung in den Start-Status gewechselt hat und die
voreingestellte Schaltzeit (Zeit bzw. Time) abgelaufen ist, wechselt die Funktion in
den TRIP-Status und ein Auslösesignal wird generiert.
Die Funktion verlässt den TRIP-Status und das Auslösesignal wird gelöscht, sobald
der gemessene Stromwert unter 0,4 des Einstellschwellenwertes fällt.
Alle Überstromfunktionen mit defi nitiver Zeit können parallel verwendet werden,
um wie in folgender Abbildung dargestellt eine Strom-Zeitschritt-Kennlinie zu er-
stellen.

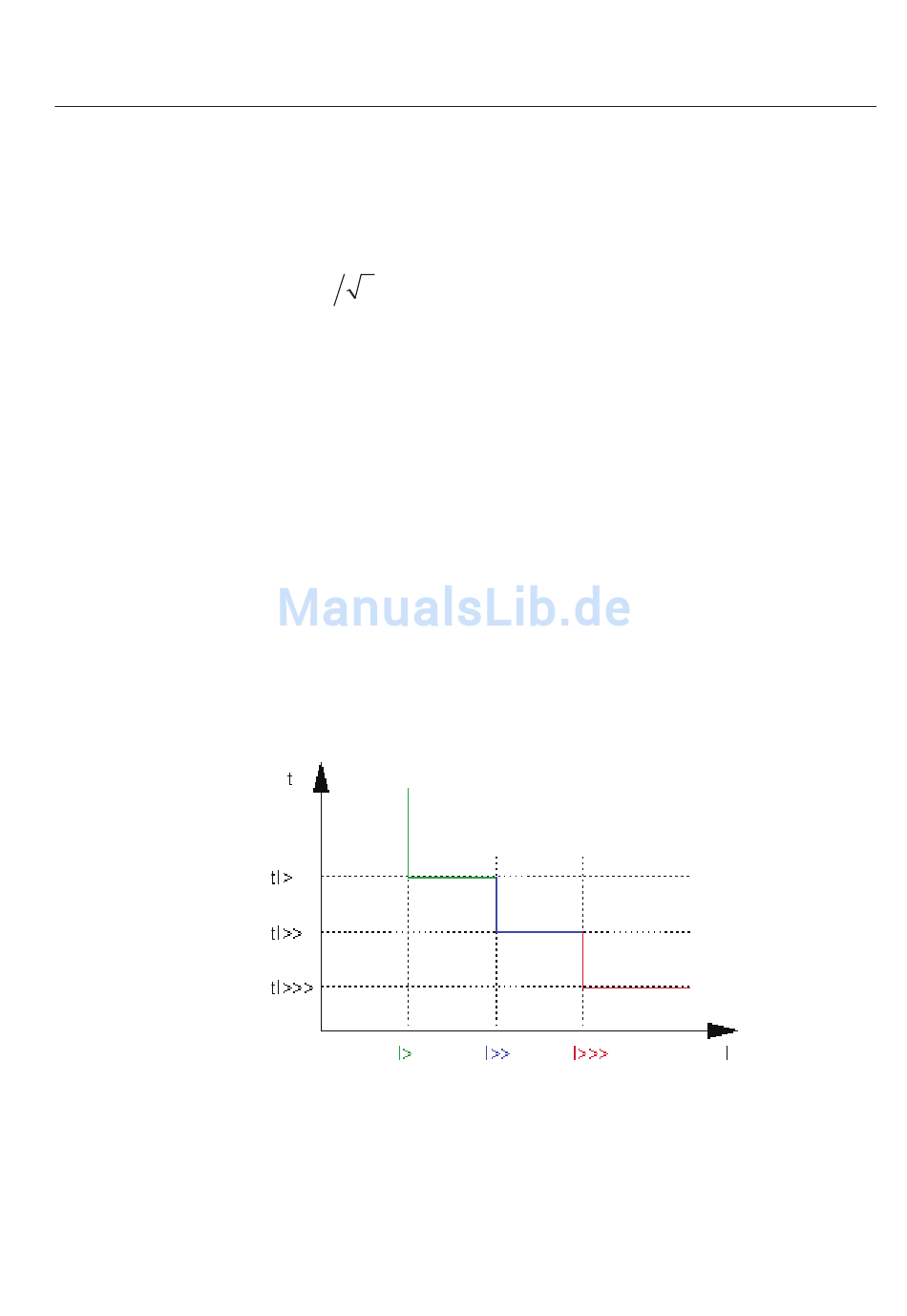

Abb. 6.1.5.4.-1 Strom-Zeitschritt-Kennlinie
