Parameter Und Ereignisse; Unterspannungsschutz - ABB REF 542plus Handbuch

1MRS757432
6.2.1.6.
6.2.2.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual

Parameter und Ereignisse

Tabelle 6.2.1.6.-1 Einstellwerte
Parameter Werte
Startwert (Start
0.1 ... 3.00
Value) U>, U>>
Zeit (Time) 40 ... 30000
Startwert (Start
0.1 ... 3.00
Value) U>>>
Zeit (Time) 15 ... 300000
Tabelle 6.2.1.6.-2 Ereignisse
Code Ereignisursache
E0 Start der Schutzvorrichtung auf Phase L1
E1 Start auf Phase L1 abgebrochen
E2 Start der Schutzvorrichtung auf Phase L2
E3 Start auf Phase L2 abgebrochen
E4 Start der Schutzvorrichtung auf Phase L3
E5 Start auf Phase L3 abgebrochen
E6 Auslösesignal aktiv
E7 Auslösesignal wieder inaktiv
E18 Blockierungssignal aktiv
E19 Blockierungssignal wieder inaktiv
Standardmäßig sind alle Ereignisse deaktiviert.

Unterspannungsschutz

Das REF 542plus verfügt über drei Unterspannungsschutzfunktionen, die unabhän-
gig voneinander aktiviert und parametrisiert werden können. Siehe hierzu die fol-
genden Abbildungen.

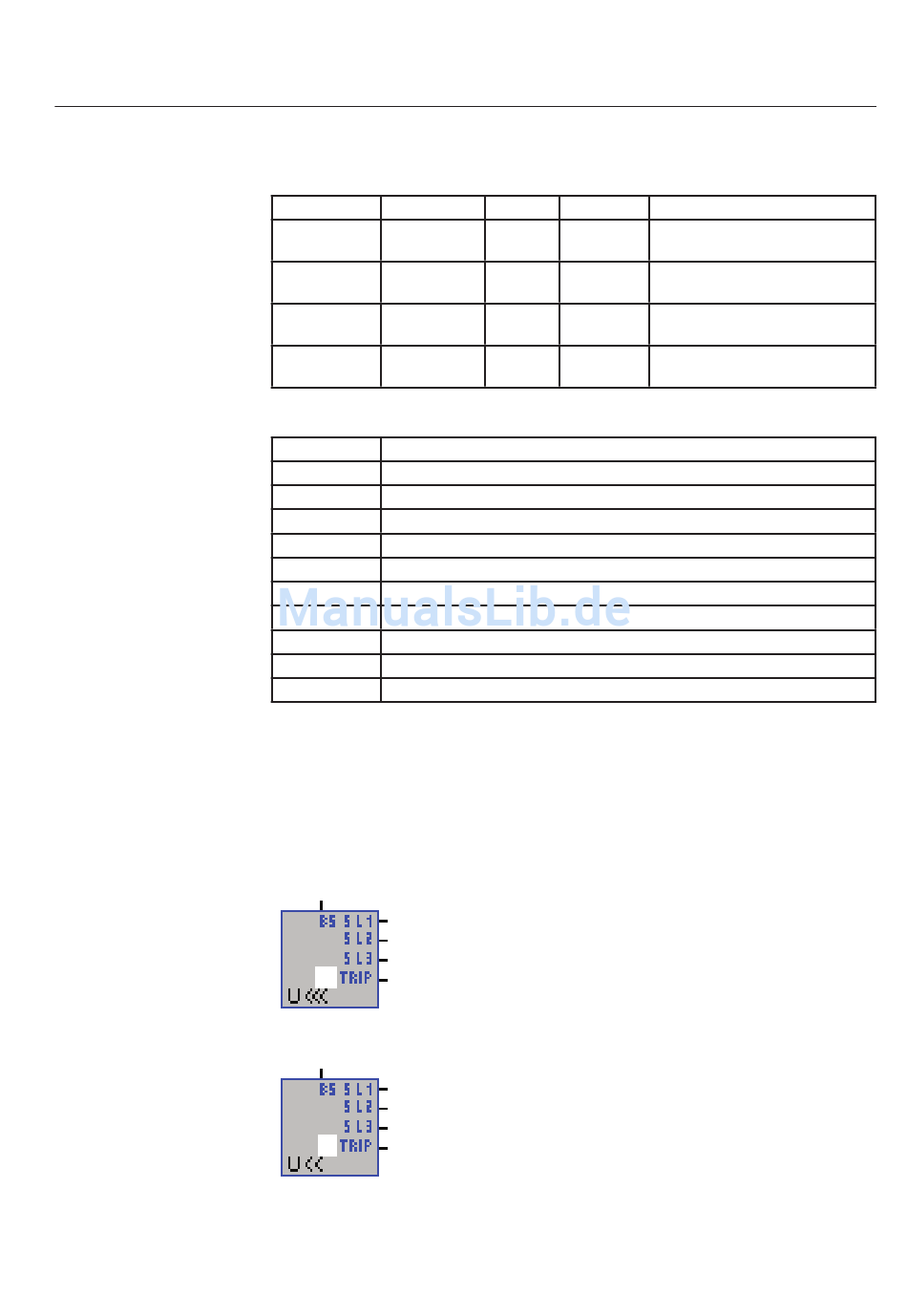

Abb. 6.2.2.-1 Unverzögerte Unterspannung
Abb. 6.2.2.-2 Unterspannung ein
Einheit Standard Erklärung
Spannungsschwellenwert zur
Un 0.50
Erkennung einer Startbedingung.
Zeitverzögerung für
ms 80
Auslösebedingung.
Spannungsschwellenwert zur
Un 0.50
Erkennung einer Startbedingung.
Zeitverzögerung für
ms 80
Auslösebedingung.
REF 542plus
A051017
A051018
169
