1MRS757432
6.1.9.3.
6.1.9.4.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual

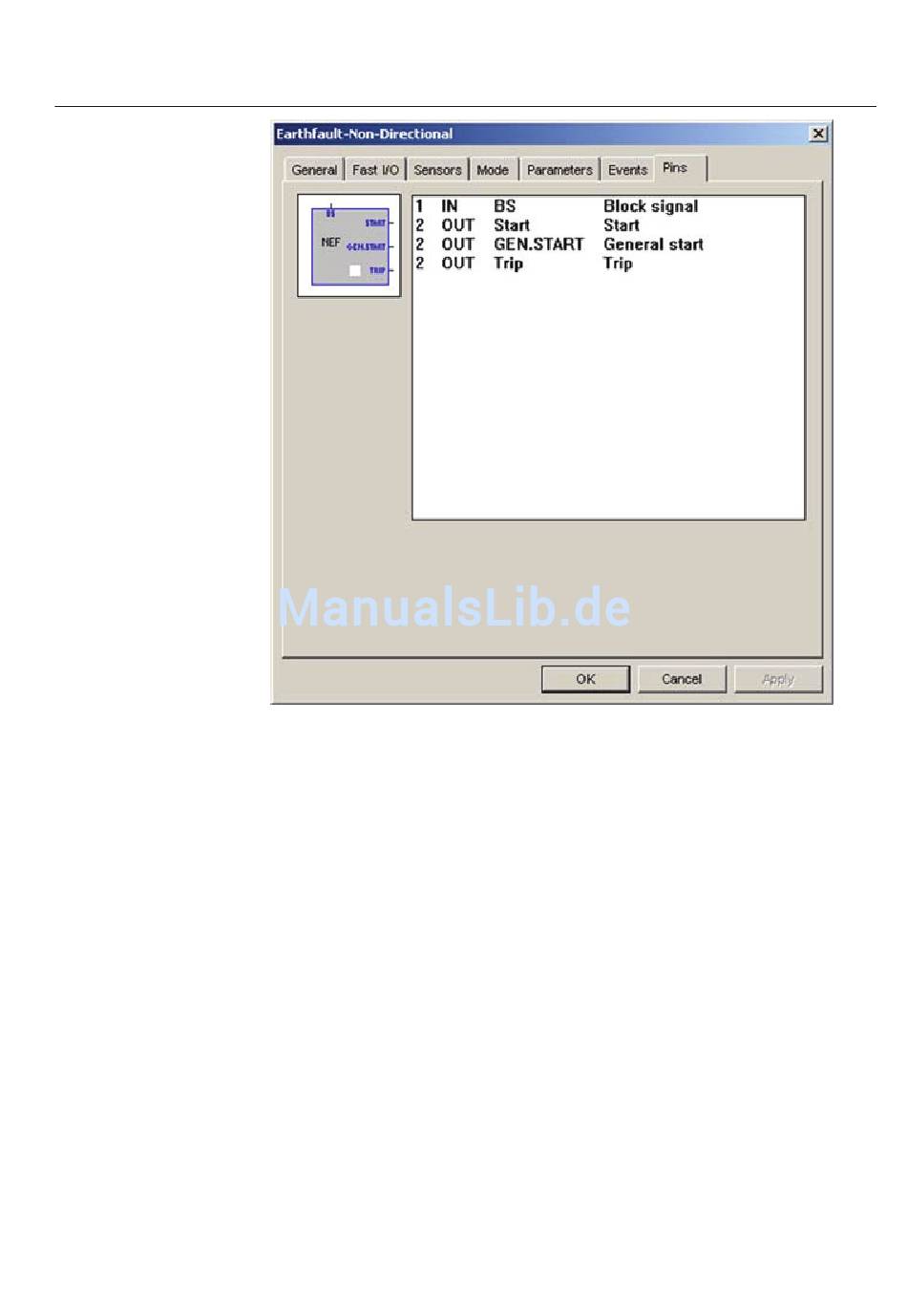

Abb. 6.1.9.2.-7
Pins
Messmethode
Alle gerichteten Erdschlussschutzfunktionen werten den RMS-Wert des Stroms bei
Grundfrequenz aus.
Auslösekriterien
Die gerichteten Erdschlussschutzfunktionen werten die Höhe des gemessenen oder
berechneten Neutralleiterstroms Io und der Spannung Uo bei Grundfrequenz aus.
Liegen der Reststrom und gleichzeitig die Restspannung über dem entsprechen-
den Einstellschwellenwert (Startwert bzw. Start Value und Uo), wird die gerichtete
Erdschlussschutzfunktion gestartet. Gleichzeitig wird das generelle Startsignal ak-
tiviert.
Ist die generelle Startbedingung erfüllt und der Fehler liegt in einer bestimmten
Richtung (rückwärts/vorwärts bzw. backward/forward) vor, wird der Auslösezeit-
zähler gestartet. Die Art und Weise, auf die die Richtung ermittelt wird, hängt vom
ausgewählten Netztyp (isoliert/geerdet) ab.
REF 542plus
121
