1MRS757432
6.7.6.
6.7.7.
6.8.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual

PTRC allgemein im Zusammenhang mit IEC 61850

Wird die Ethernet-Platine verwendet und gemäß IEC 61850 konfi guriert, ist der
PTRC allgemein obligatorisch.

Ereignisse

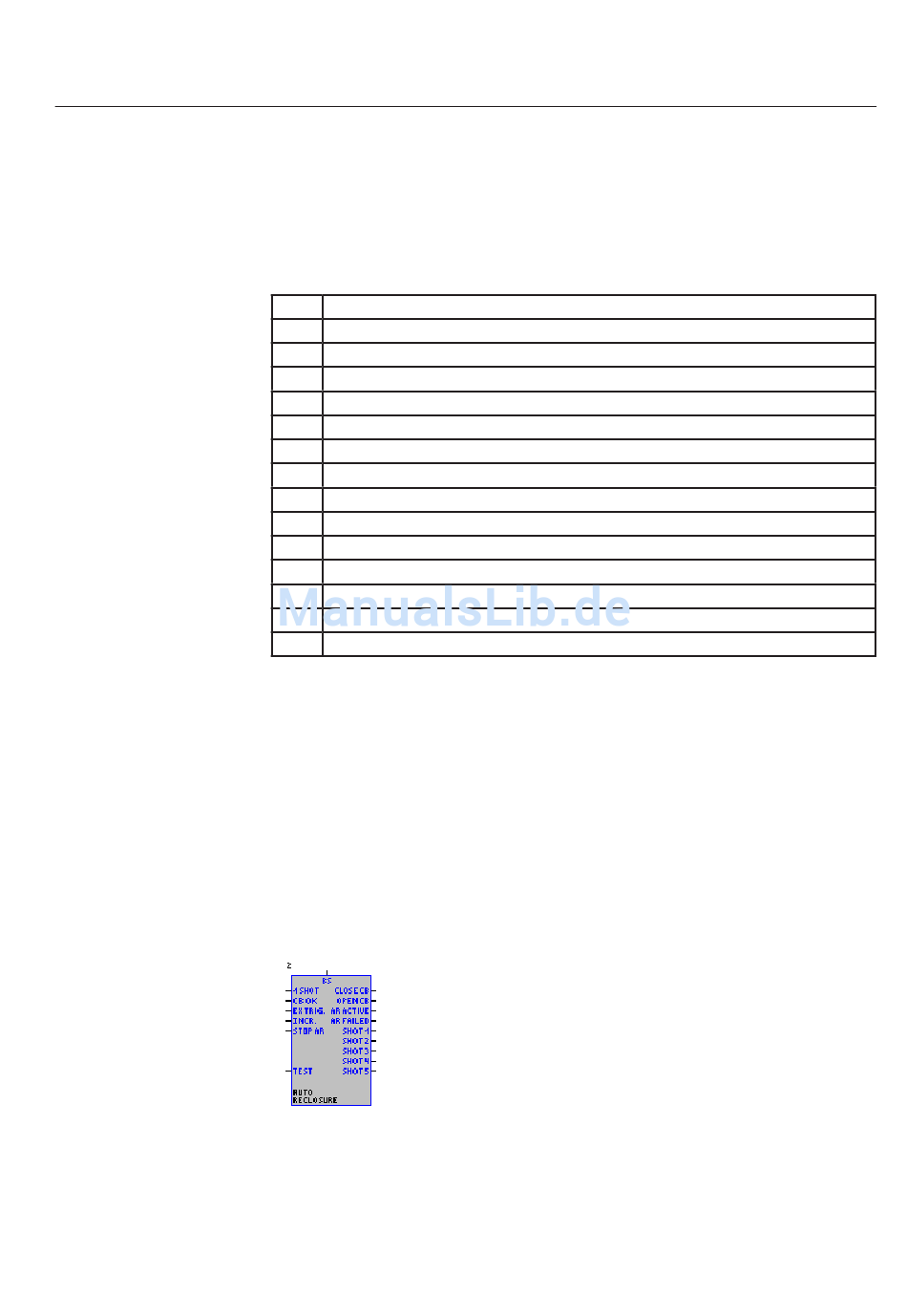

Tabelle 6.7.7.-1 Ereignisse
Code Ereignisursache
E4 Konditionierte Auslösung aktiv
E5 Konditionierte Auslösung wieder inaktiv
E6 Generelles Auslösesignal aktiv
E7 Auslösesignal wieder inaktiv
E8 Genereller Start der Schutzvorrichtung (logische OR-Kombination aller Startsignale)
E9 Genereller Start abgebrochen (nach Ablauf der Rückstellzeit)
E18 Blockierungssignal der Schutzvorrichtung aktiv
E19 Blockierungssignal der Schutzvorrichtung wieder inaktiv
E26 Generelle Auslösung der Schutzvorrichtung (logische OR-Kombination aller Fehler)
E27 Generelle Auslösung abgebrochen (nach Ablauf der Rückstellzeit)
E28 Auslösung bei Fehler in Vorwärtsrichtung
E29 Auslösung bei Fehler in Rückwärtsrichtung
E30 Auslösung bei Fehler in unbekannter Richtung
E31 Auslösung bei Fehler in beide Richtungen
a) Die Auslösung der Schutzvorrichtung ist der Start der Schutzvorrichtung bei Fehlern unabhängig
von der Richtung.
b) Die Fehlerrichtungsereignisse sind in den PTRCs Überstrom und Erdschluss verfügbar. Die Fehler-
richtung wird auf beide Richtungen eingestellt, sobald die von der verwendeten Schutzvorrichtung
angegebene Richtung sowohl vorwärts als auch rückwärts lautet.
Standardmäßig sind alle Ereignisse deaktiviert.

Automatische Wiedereinschaltung

Die automatische Wiedereinschaltfunktion kann zur automatischen Wiedereinschal-
tung des Leistungsschalters bei Auslösung einer Schutzfunktion verwendet werden.
Dieser Funktionsblock kann auf alle im REF 542plus verfügbaren Schutzfunktionen
angewendet werden.
Abb. 6.8.-1 Automatische Wiedereinschaltung (Autoreclose)
REF 542plus
A050949
331
