REF 542plus
6.6.2.1.
266
Multifunktionale Schutz- und Steuereinheit für
Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual

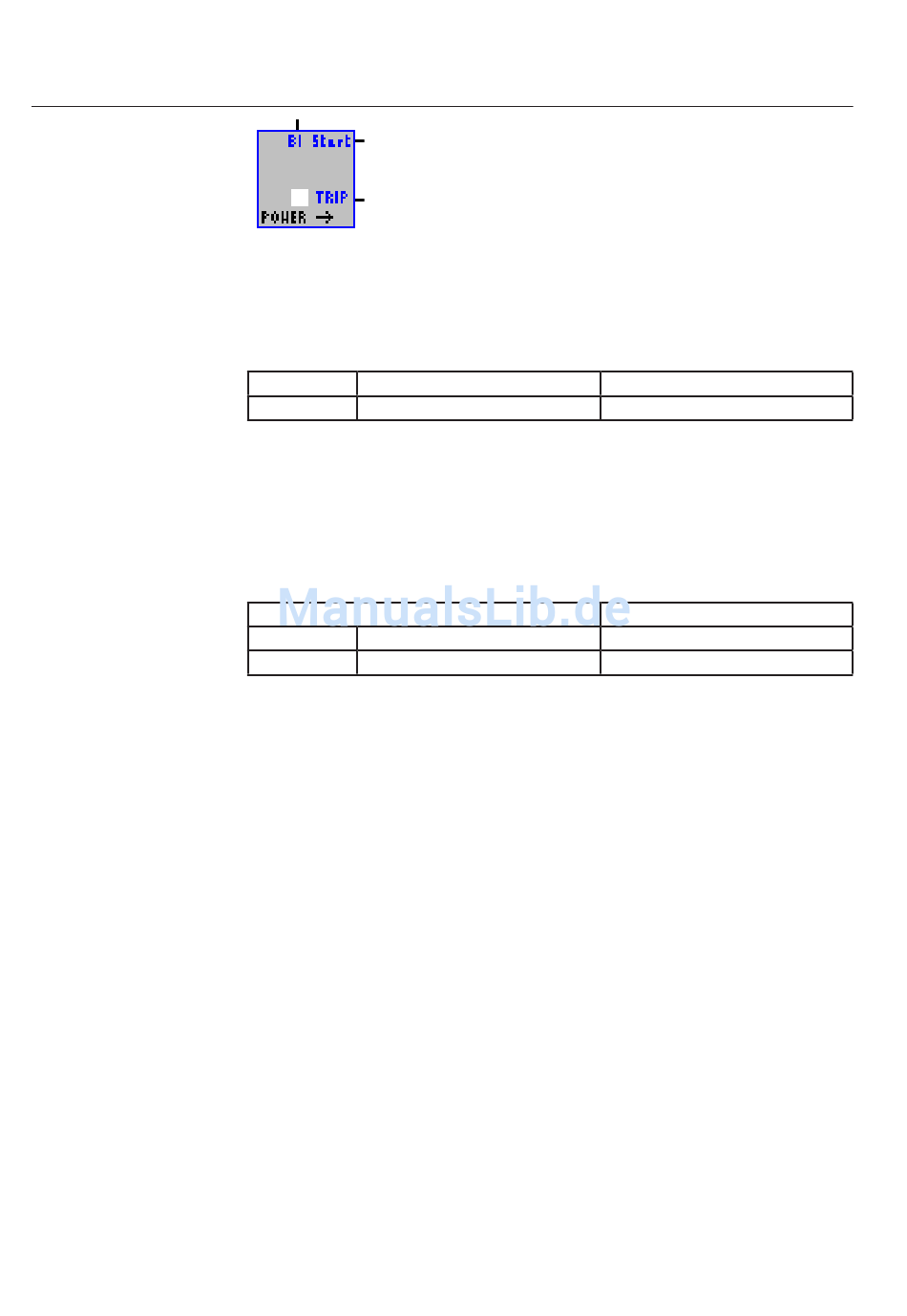

Abb. 6.6.2.-1 Gerichteter Leistungsschutz

Beschreibung des Eingangs/Ausgangs

Tabelle 6.6.2.1.-1 Eingänge
Bezeichnung Typ
BI Digitales Signal (aktiv ein)
Wird das BI-Signal aktiviert, wird die Schutzfunktion unabhängig von ihrem Status
zurückgesetzt. Das bedeutet, dass alle Ausgangspins ein niedriges Potenzial (aus)
aufweisen und (gegebenenfalls) die erforderlichen Ereignisse generieren sowie alle
internen Register und Taktgeber gelöscht werden. Die Schutzfunktion bleibt im Ru-
hezustand, bis das BI-Signal ein niedriges Potenzial (aus) aufweist.
Tabelle 6.6.2.1.-2 Ausgänge
Bezeichnung Typ
Start Digitales Signal (aktiv ein)
TRIP Digitales Signal (aktiv ein)
Das Startsignal wird aktiviert, sobald die berechnete Wirkleistung den Einstell-
schwellenwert (Maximale Umkehrlast bzw. Max Reverse Load) überschreitet und
die Leistung in die entgegengesetzte Richtung als die eingestellte fl ießt.
Das TRIP-Signal wird aktiviert, sobald die Startbedingungen erfüllt sind und die
Schaltzeit abgelaufen ist.
1MRS757432
Beschreibung
Blockierungssignal
Beschreibung
Startsignal
TRIP-Signal
A050906
