ABB REF 542plus Handbuch Seite 25

1MRS757432
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual
Stimmen RSV und IRV nicht überein, gleicht das REF 542plus die Schwellenwerte
der Schutzfunktion automatisch aus. Wird Invertierte Phase (Inverted phase) aus-
gewählt, wird die Polarität des analogen Signals invertiert. Amplitude und Phase
können nun korrigiert werden.
Restspannungswandler (offenes Delta)

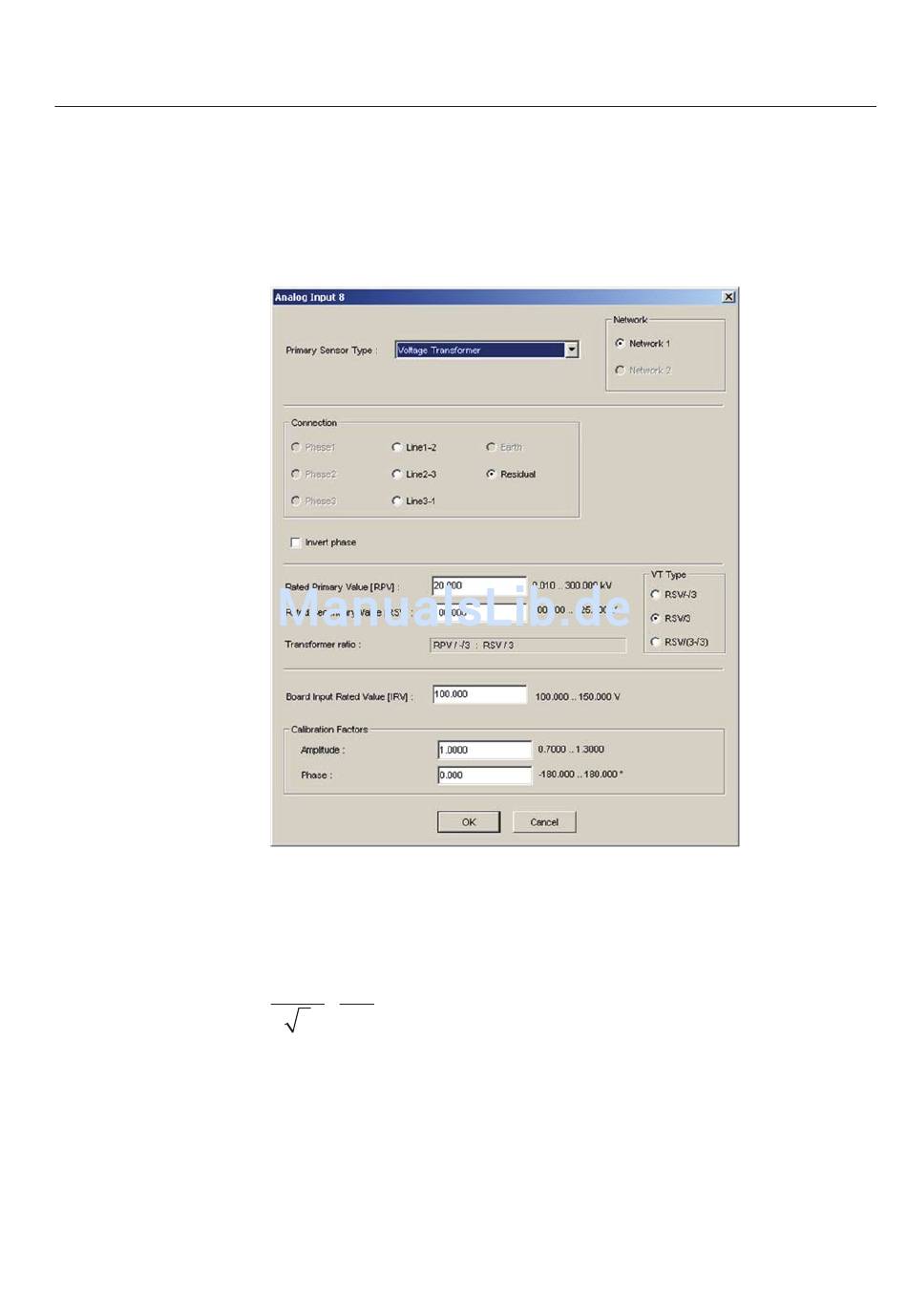

Fig. 4.1.4.-3 Restspannungswandler (offenes Delta)
Restspannungswandler referenzieren normalerweise die Nennphasenspannung auf
der Primärseite mit der Nennspannung jeder Wicklung im offenen Delta auf der
Sekundärseite, beispielsweise:
20 kV 100
:
3
3
Dies wird unterhalb der Zeile mit den RSV-Werten neben dem Eingabefeld Wand-
lerverhältnis (Transformer ratio) angezeigt.
Sobald die Nennspannungsdaten des Spannungswandlers erreicht sind, müssen Sie
keine Teilung mehr durchführen. Wählen Sie einfach im Dialogfenster Spannungs-
wandlertyp (VT type) den entsprechenden Nenner der Sekundärwicklung aus.
REF 542plus
A050683
(4)
25
