Motoranlaufschutz; Beschreibung Des Eingangs/Ausgangs - ABB REF 542plus Handbuch

1MRS757432
6.3.2.
6.3.2.1.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual
Code Ereignisursache
E21 Rückstelleingangssignal wieder inaktiv
E22 Sensorfehler aktiv
E23 Sensorfehler wieder inaktiv
Standardmäßig sind alle Ereignisse deaktiviert.

Motoranlaufschutz

Das REF 542plus ist mit einer Motoranlaufschutzfunktion ausgestattet.

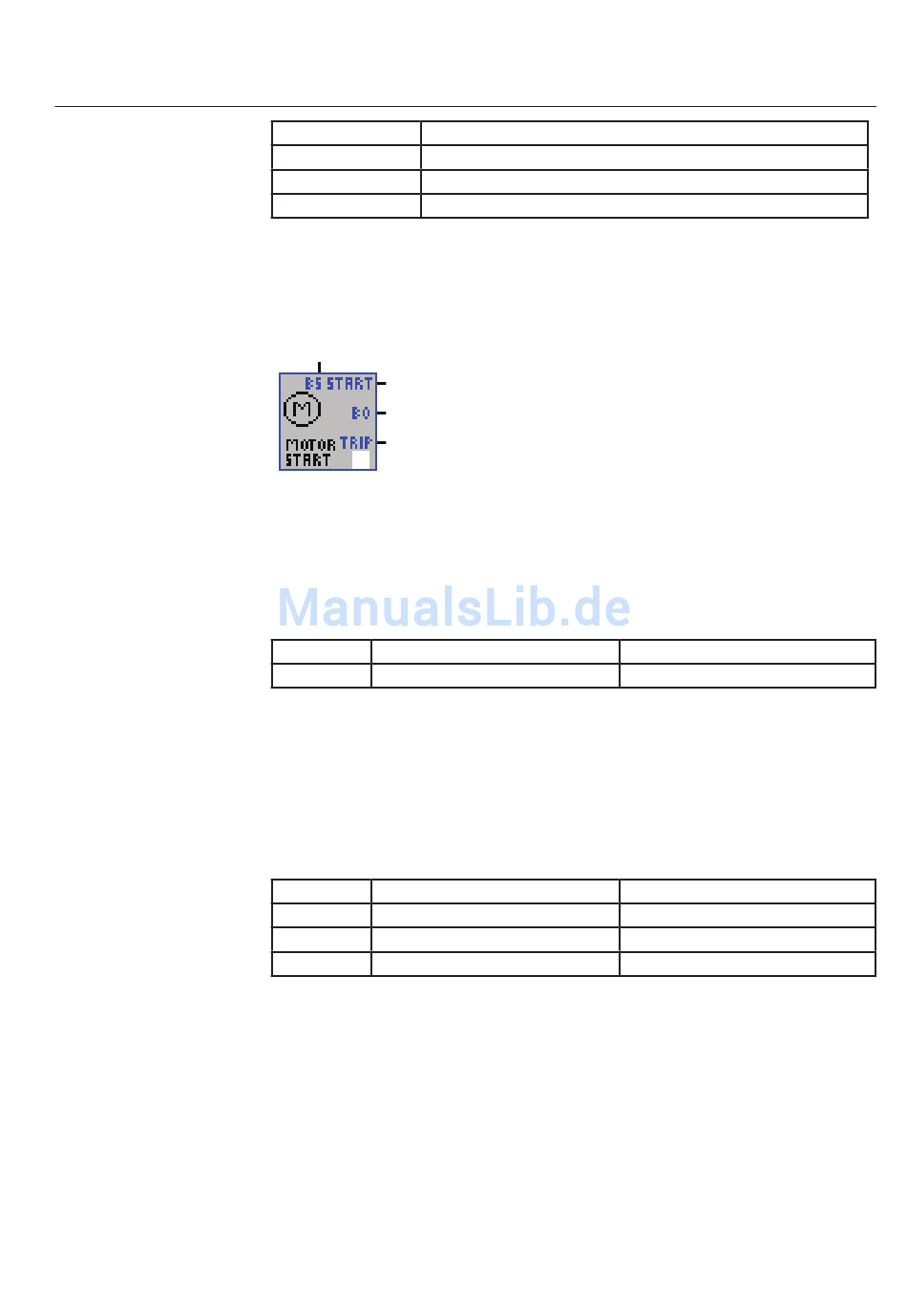

Abb. 6.3.2.-1 Motoranlaufschutz

Beschreibung des Eingangs/Ausgangs

Tabelle 6.3.2.1.-1 Eingänge
Bezeichnung Typ
BS Digitales Signal (aktiv ein)
Wird das BS-Signal aktiviert, wird die Schutzfunktion unabhängig von ihrem Status
zurückgesetzt. Das bedeutet, dass alle Ausgangspins ein niedriges Potenzial (aus)
aufweisen und (gegebenenfalls) die erforderlichen Ereignisse generieren sowie alle
internen Register und Taktgeber gelöscht werden. Die Schutzfunktion bleibt im Ru-
hezustand, bis das BS-Signal ein niedriges Potenzial (aus) aufweist.
Tabelle 6.3.2.1.-2 Ausgänge
Bezeichnung Typ
Start Digitales Signal (aktiv ein)
TRIP Digitales Signal (aktiv ein)
BO Digitales Signal (aktiv ein)
Das Startsignal wird aktiviert, sobald der Strom auf über 10 % des Motornenn-
stromwertes IMn ansteigt und innerhalb von 100 ms den Einstellschwellenwert
(Motoranlauf bzw. Motor Start IMs) überschreitet.
Das TRIP-Signal wird aktiviert, sobald die Startbedingungen erfüllt sind und die
berechnete Strom-Zeit-Integration (Is2 x Zeit bzw. Time) überschritten ist.
Das Signal am Blockierungsausgang (BO) bleibt bei der Initialisierung der Schutz-
vorrichtung so lange aktiviert, bis der Strom auf über 10 % den Motornennstrom-
wertes IMn ansteigt.
REF 542plus
Beschreibung
Blockierungssignal
Beschreibung
Startsignal
Auslösesignal
Blockierungsausgangssignal
