Der aktuelle IRV kann je nach Eingang des Rogowski-Sensors auf der analogen
Eingangsplatine nur 0,150 V betragen. Stimmen RSV und IRV nicht überein, gleicht
das REF 542plus die Schwellenwerte der Schutzfunktion automatisch aus.
Die Standardrichtung (Direction) für die Polarität für die Rogowski-Stromsensoren
lautet Leitung (Line). Wenn Bus ausgewählt ist, wird die Polarität des analogen Si-
gnals invertiert, um die Richtungen in den Richtungsschutzfunktionen zu erhalten.
Amplitude und Phase können nun korrigiert werden.

Spannungswandler

Spannungswandler können Phasen-, Leitungs- oder Restspannungswandler (offe-
nes Delta) sein.
Phasenspannungswandler

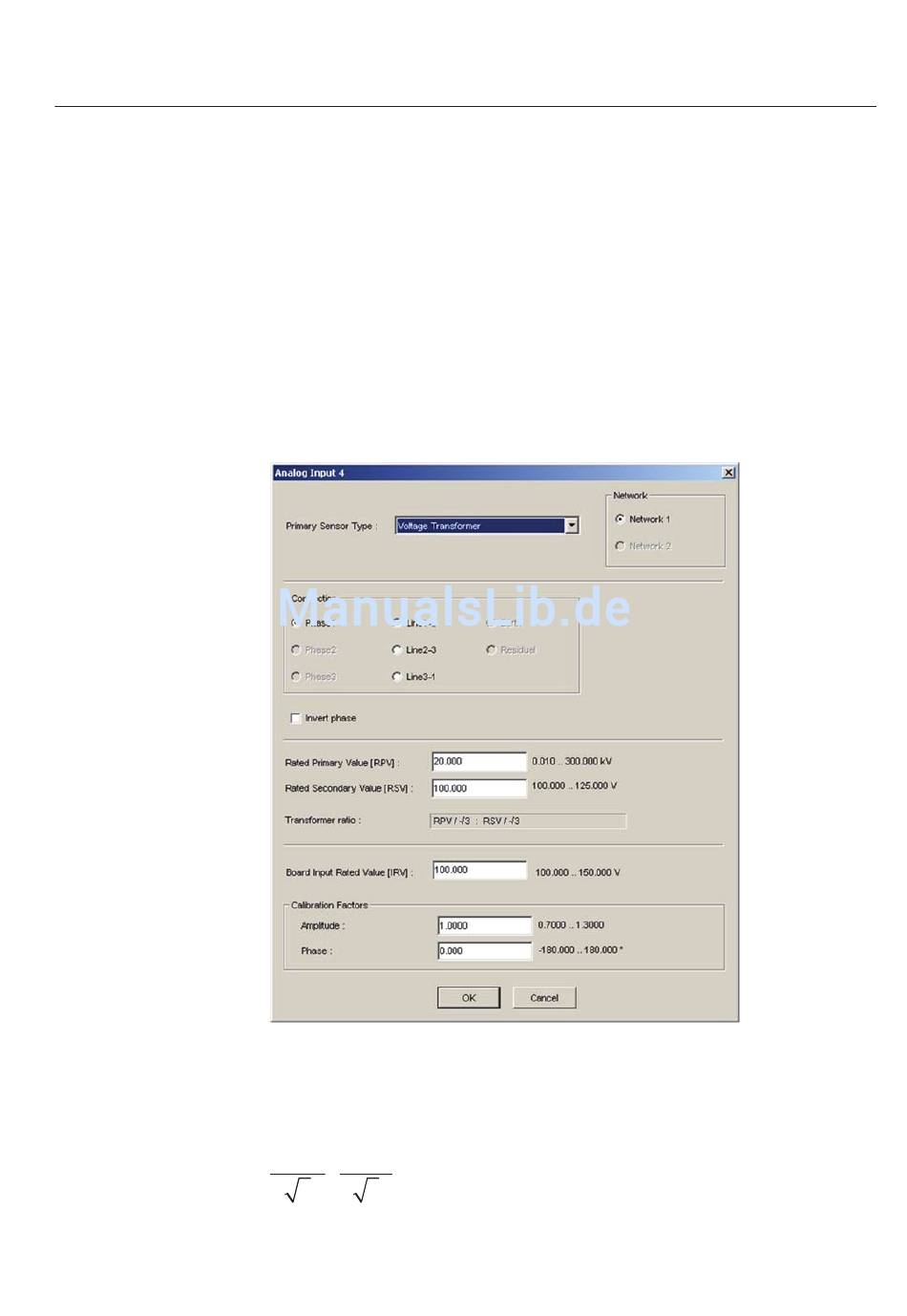

Abb. 4.1.4.-1 Phasenspannungswandler
Phasenspannungswandler referenzieren normalerweise die Nennphasenspannung
auf der Primärseite mit der Nennphasenspannung auf der Sekundärseite, zum
Beispiel:
20 kV 100 V
:
3 3
REF 542plus
A050609
(2)
