6.6.5.1.
6.6.5.2.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual

Beschreibung des Eingangs/Ausgangs

Tabelle 6.6.5.1.-1 Eingang
Bezeichnung Typ
BI Digitales Signal (aktiv ein)
Wird das BI-Signal aktiviert, wird die Schutzfunktion unabhängig von ihrem Status
zurückgesetzt. Das bedeutet, dass alle Ausgangspins ein niedriges Potenzial (aus)
aufweisen und (gegebenenfalls) die erforderlichen Ereignisse generieren sowie alle
internen Register und Taktgeber gelöscht werden. Die Schutzfunktion bleibt im Ru-
hezustand, bis das BI-Signal ein niedriges Potenzial (aus) aufweist.
Tabelle 6.6.5.1.-2 Ausgänge
Bezeichnung Typ
Start Digitales Signal (aktiv ein)
SYN Digitales Signal (aktiv ein)
Das Startsignal wird aktiviert, sobald Differenzspannung ΔU und Phasendiffe-
renz ΔΦ zwischen den entsprechenden Leitungsspannungen der beiden Netze unter
die Einstellschwellenwerte (Delta-Spannung bzw. Delta Voltage UND Delta-Phase
bzw. Delta Phase) fallen.
Das SYN-Signal für parallel betriebene Netze wird aktiviert, sobald die Startbedin-
gungen erfüllt sind und die Schaltzeit (Zeit bzw. Time) abgelaufen ist.
Konfi guration

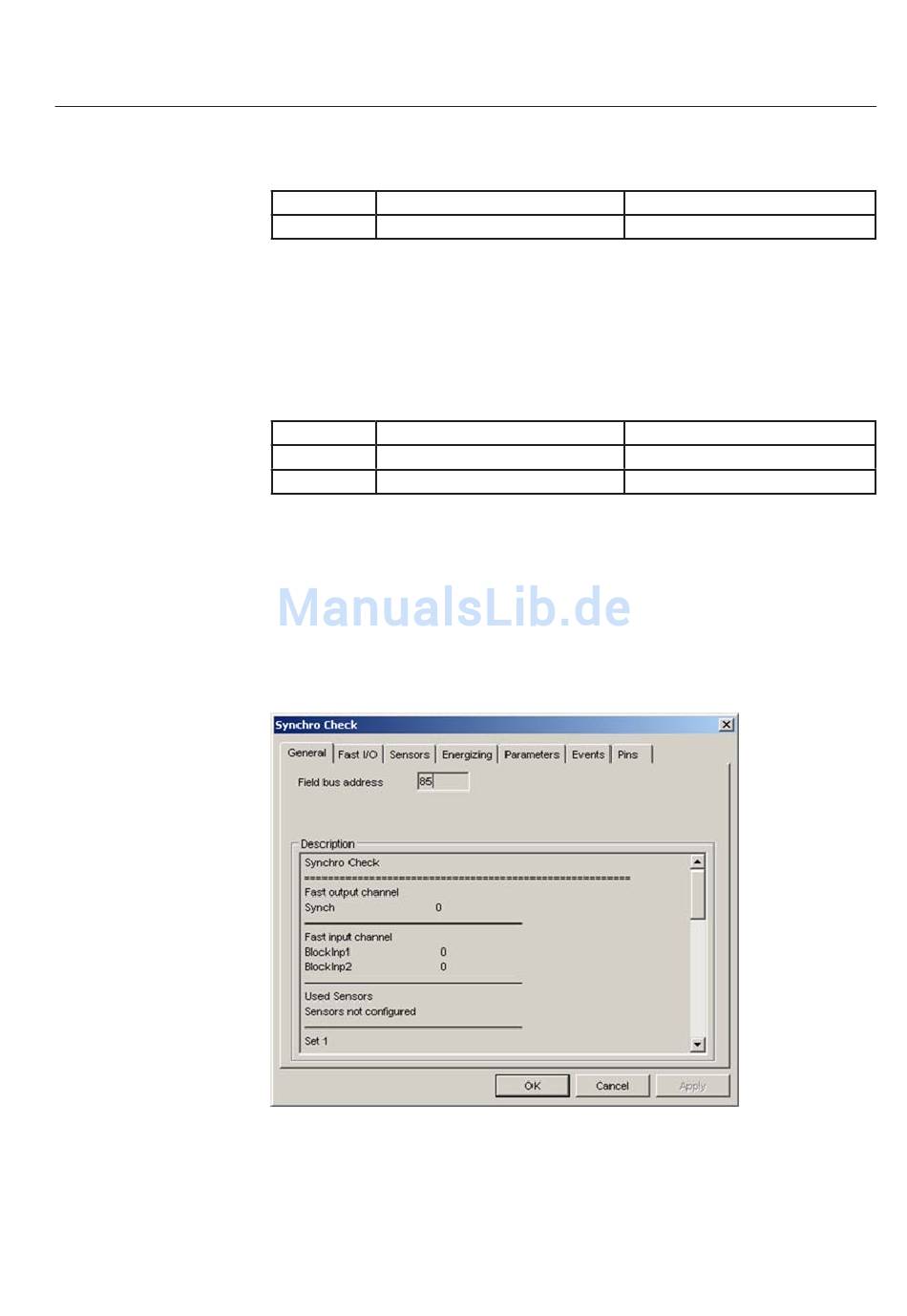

Abb. 6.6.5.2.-1 Allgemein (General)
REF 542plus
Beschreibung
Blockierungssignal
Beschreibung
Startsignal
Synchronisierungssignal
A080258
281
