Verhalten bei niedrigen Spannungswerten

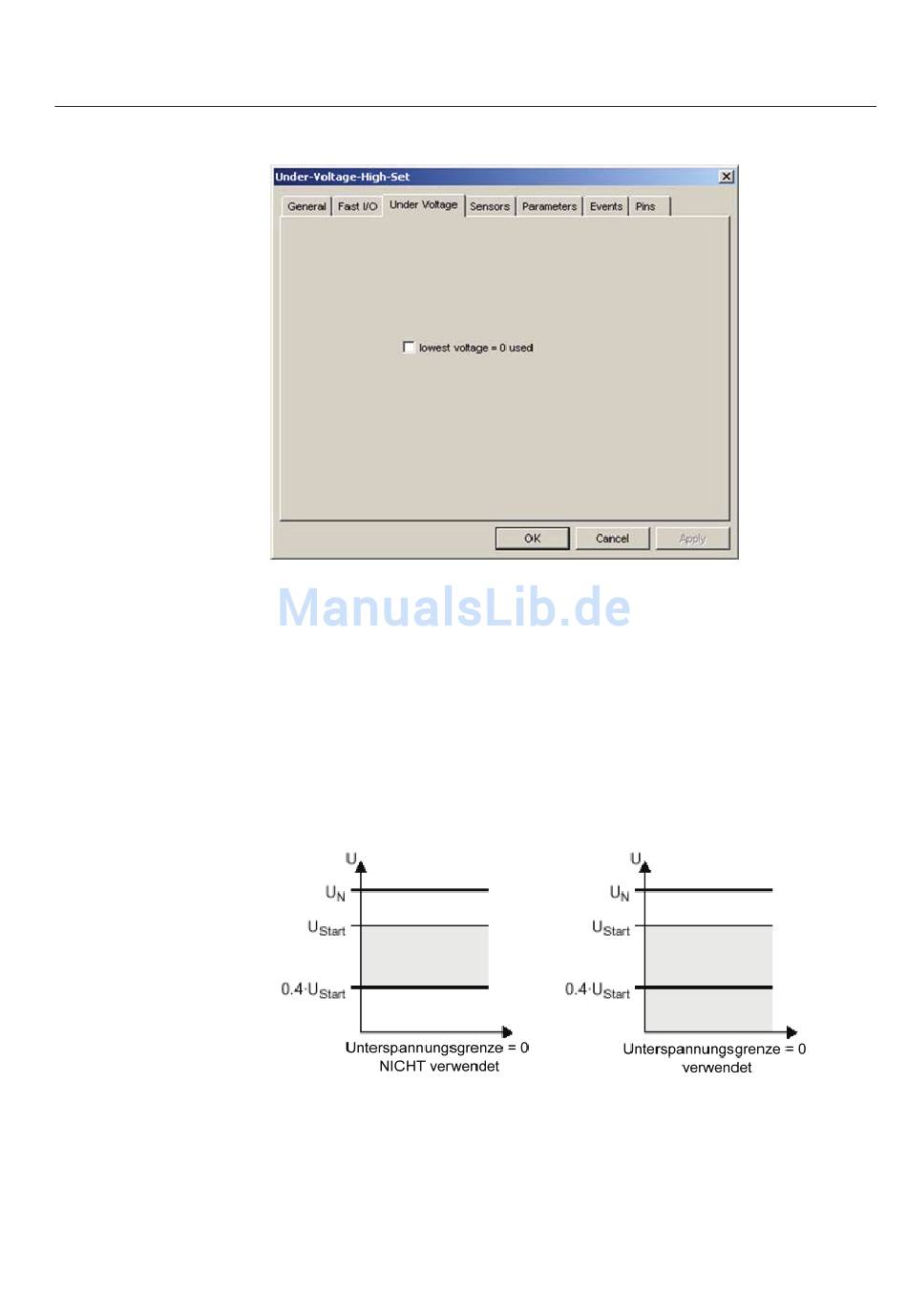

Abb. 6.2.2.5.-1 Unterspannung
Da ein spannungsfreier Abgang über keine Spannung verfügt, bleibt eine Unter-
spannungsschutzfunktion aktiviert. Der Abgang kann dann nicht wieder eingeschal-
tet werden.
Daher umfasst das Konfi gurationsdialogfenster Unterspannung (Under Voltage)
eine Option zum Deaktivieren von Unterspannungsschutzfunktionen, sobald die
Spannung im Bereich zischen 0 und 40 % des Einstellschwellenwertes (Startwert
bzw. Start Value) liegt.
Die Darstellungen unten zeigen die Funktionsweise dieser Funktionalität, sobald
„niedrigste Spannung = 0" (lowest voltage = 0) markiert ist.
Abb. 6.2.2.5.-2 Konfi guration der Unterspannungsgrenze = 0
Werden 40 % als zu hoch erachtet, kann die Unterspannungsfunktion auch blockiert
werden, beispielsweise über einen Leistungsschalterhilfskontakt, indem im FUPLA
ein Signal (ein bei LS offen) an den BS-Eingangspin angelegt wird.
