REF 542plus
6.3.1.
6.3.1.1.
182
Multifunktionale Schutz- und Steuereinheit für
Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual
Thermischer Überlastschutz
Das REF 542plus ist mit einer thermischen Überlastfunktion ausgestattet.

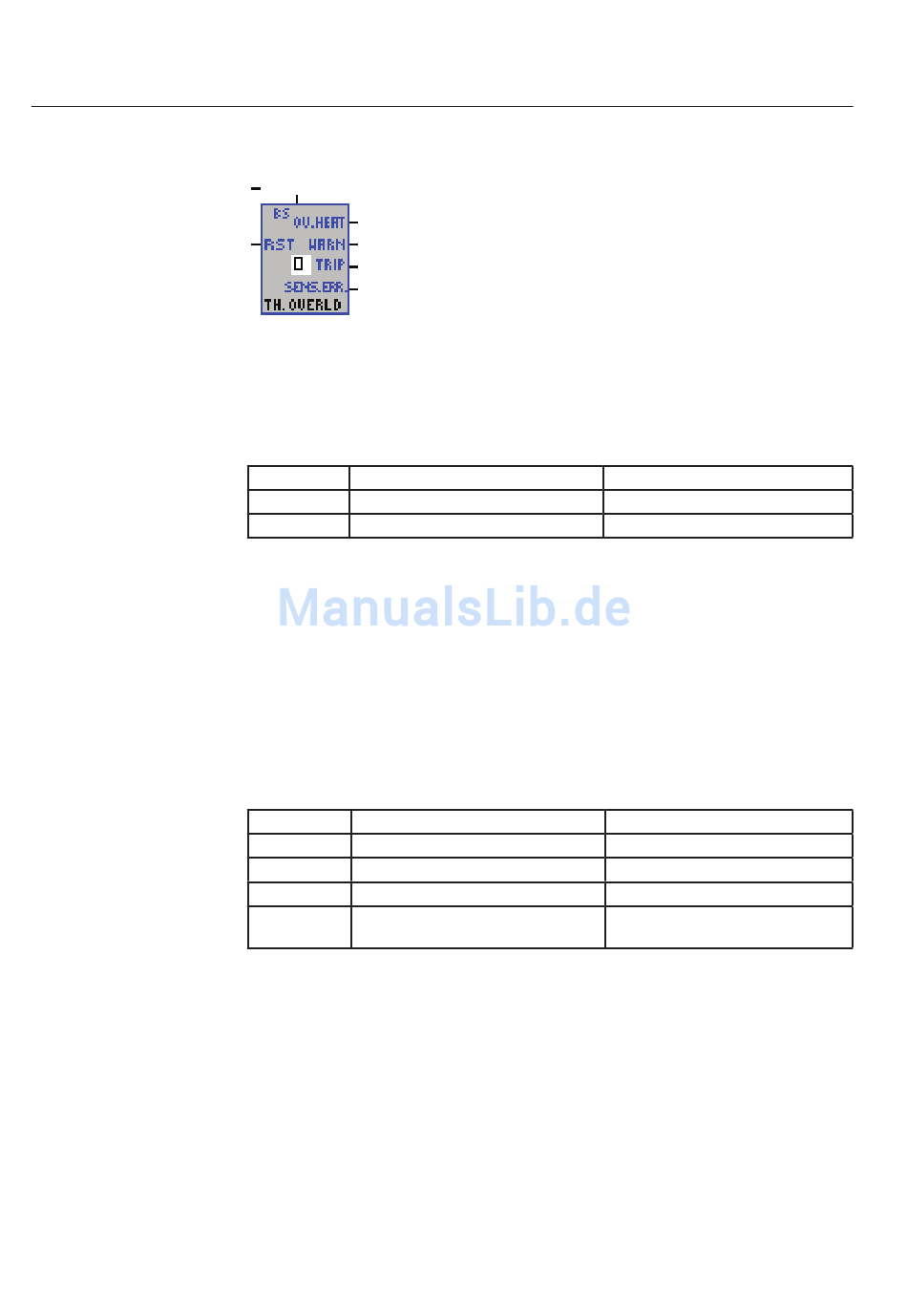

Abb. 6.3.1.-1 Thermischer Überlastschutz
Beschreibung des Eingangs/Ausgangs
Tabelle 6.3.1.1.-1 Eingänge
Bezeichnung Typ
BS Digitales Signal (aktiv ein)
RST Auslösesignal (aktiv aus-zu-ein)
Wird das BS-Signal aktiviert, wird die Schutzfunktion unabhängig von ihrem Status
zurückgesetzt. Das bedeutet, dass alle Ausgangspins ein niedriges Potenzial (aus)
aufweisen und (gegebenenfalls) die erforderlichen Ereignisse generieren sowie alle
internen Register und Taktgeber gelöscht werden. Die Schutzfunktion bleibt im Ru-
hezustand, bis das BS-Signal ein niedriges Potenzial (aus) aufweist.
Sobald der Eingangspin für die Rückstellung (RST) ausgelöst wird, wird die ge-
schätzte Motortemperatur auf den Parameterwert Trst (Rückstelltemperatur bzw.
Reset Temperature Trst) eingestellt.
Tabelle 6.3.1.1.-2 Ausgänge
Bezeichnung Typ
Warn Digitales Signal (aktiv ein)
TRIP Digitales Signal (aktiv ein)
Overheat Digitales Signal (aktiv ein)
Sensor Error Digitales Signal (aktiv ein)
Das Warn-Signal wird aktiviert, sobald die berechnete Temperatur den Einstell-
schwellenwert (Twarn) überschreitet.
Das Trip-Signal wird aktiviert, sobald die berechnete Temperatur den Einstell-
schwellenwert (Ttrip) überschreitet.
Das Overheat-Signal wird aktiviert, sobald die berechnete Temperatur den Einstell-
schwellenwert Motornenntemperatur TMn (Nominal Motor Temperature TMn)
überschreitet.
Das Sensor-Error-Signal wird aktiviert, sobald die Verwendung des Sensors für die
äußere Umgebungstemperatur (Tenv) eingestellt ist und an diesem eine Funktions-
störung erkannt wurde.
1MRS757432
Beschreibung
Blockierungssignal
Rückstellsignal
Beschreibung
Warnsignal
Auslösesignal
Überhitzungssignal
Fehler am RTD (verwendet mit 0
bis 20 mA Eingang)
A050780
