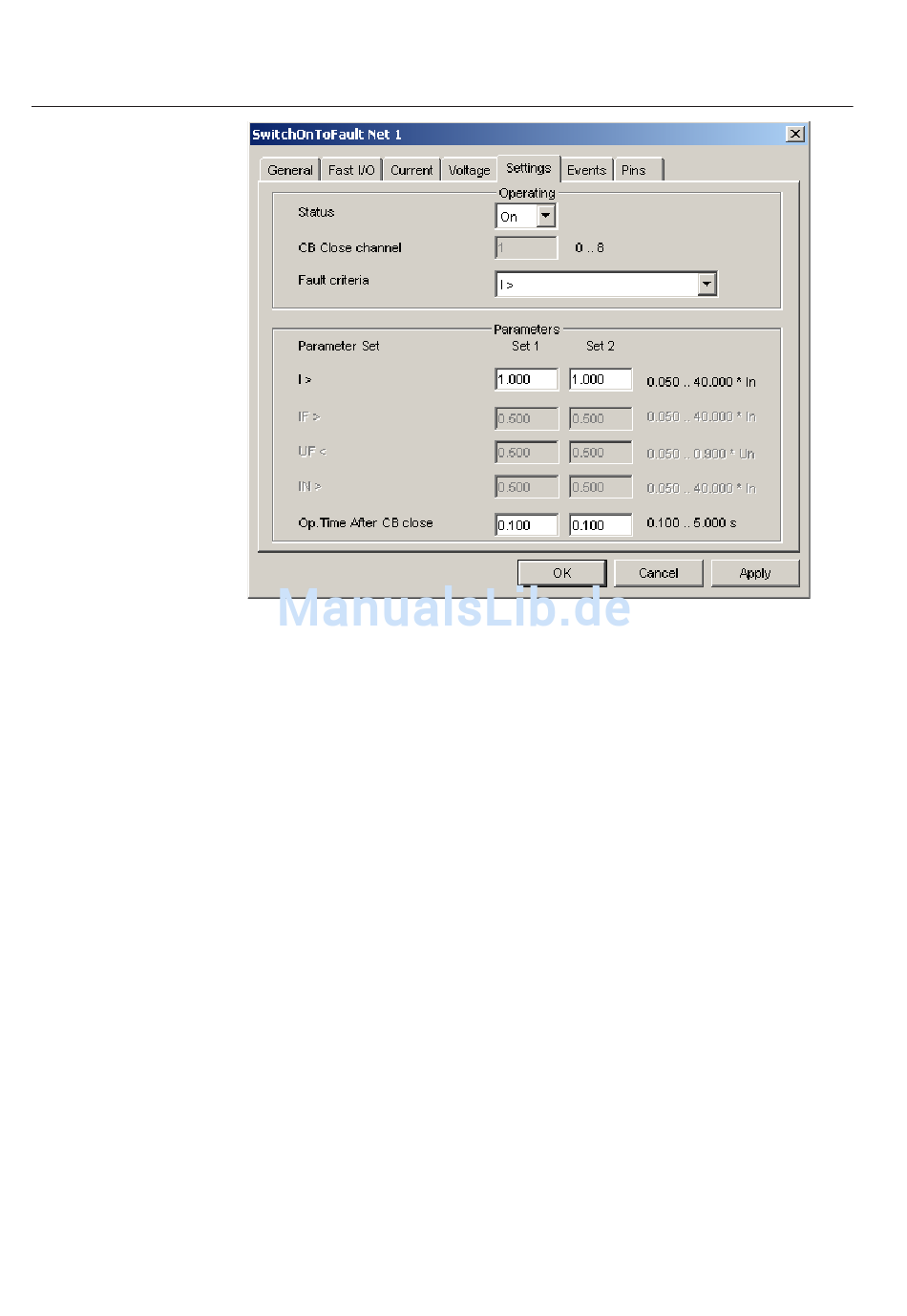

Abb. 6.6.10.2.-5 Einstellungen (Settings)
Status
Kanal LS schließen (
CB Close channel)
Fehlerkriterien
(Fault criteria)
I>
IF>
UF<
IN>
Auslösezeit nach
Schließen des LS
(Op. Time after CB Close):
Schaltstatus
Ausgangskanal zum Schließen des LS
Kriterien zur Erkennung eines Fehlers nach dem Schließen
des Leistungsschalters
Stromschwellenwert zur Erkennung einer
Überstrombedingung
Stromschwellenwert zur Erkennung einer
Überstrombedingung
Spannungsschwellenwert zur Erkennung einer
Unterspannungsbedingung
Stromschwellenwert zur Erkennung einer Erdschluss- oder
Reststrombedingung
Zeitdauer für die Fehlerüberwachung
