Multifunktionale Schutz- und Steuereinheit für
Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual
Konfi guration
Die Haupteigenschaften der PTRC-Funktion sind:

das Sammeln von Signalen (Start-/Auslösesignale), die zu verschiedenen konfi -
gurierbaren Schutzvorrichtungen gehören,

das Erzeugen einer einzelnen, optionalen Konfi guration zum schnellen Auslö-
sen (PTRC allgemein),

das Erzeugen eines einzelnen Blockierungssignals, um alle konfi gurierten
Schutzvorrichtungen zu konfi gurieren,

das Abgeben von Kommunikationsereignissen mit korrektem Zeitstempel,

das Aktualisieren von allgemeinen Start-/Auslöseereignissen mithilfe des Echt-
zeitstempels (direkte Verbindung zwischen dem PTRC-Ausgangspin und dem
Eingangspin des Störschreibers), die im Störschreiber aufgezeichnet sind,

konditionierte(s) Auslöseregister/Auslöseereignisse (PTRC allgemein).
Im Folgenden wird die Konfi guration anhand des PTRC allgemein beschrieben.

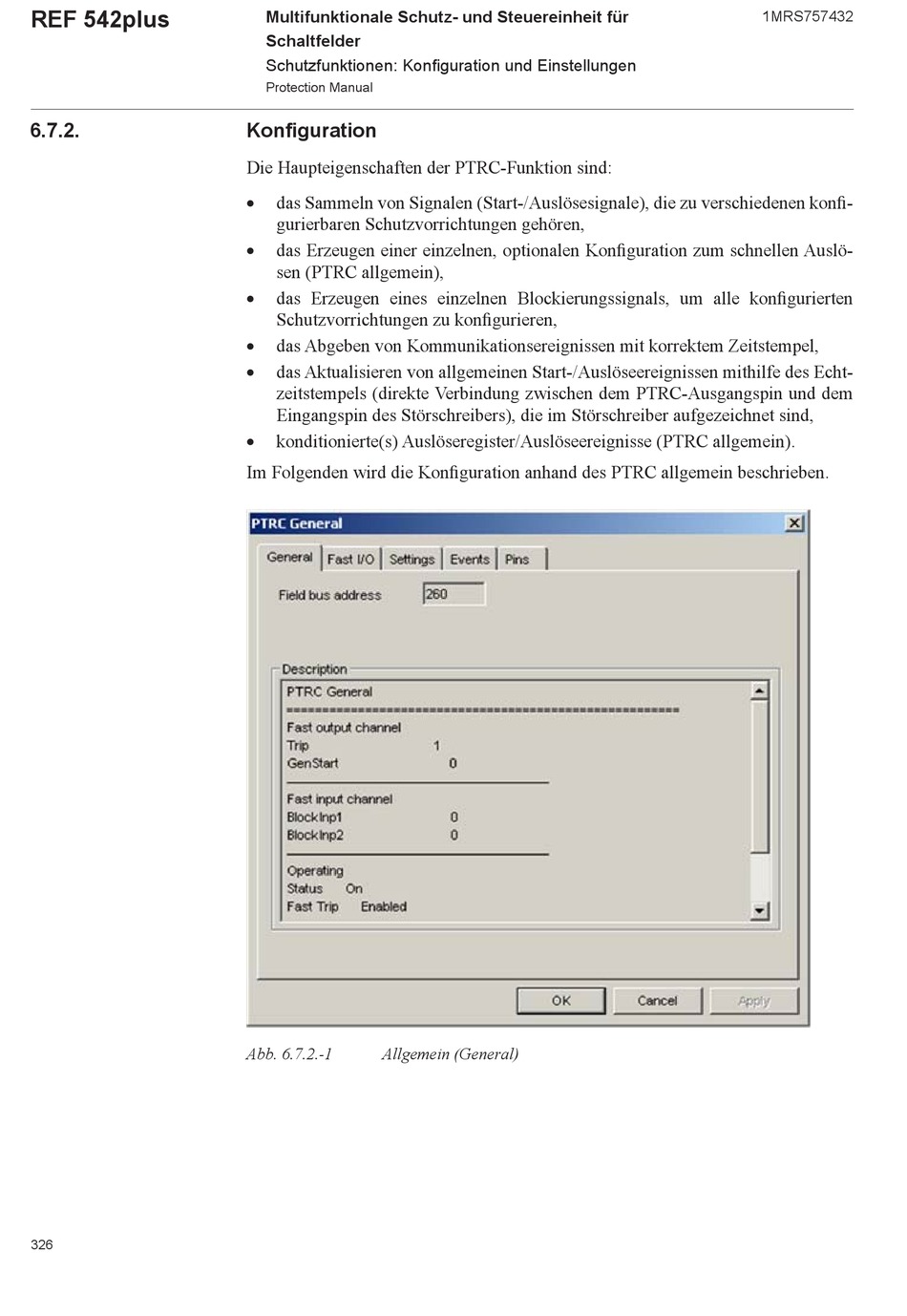

Abb. 6.7.2.-1 Allgemein (General)
