REF 542plus
6.3.3.3.
6.3.3.4.
198
Multifunktionale Schutz- und Steuereinheit für
Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual

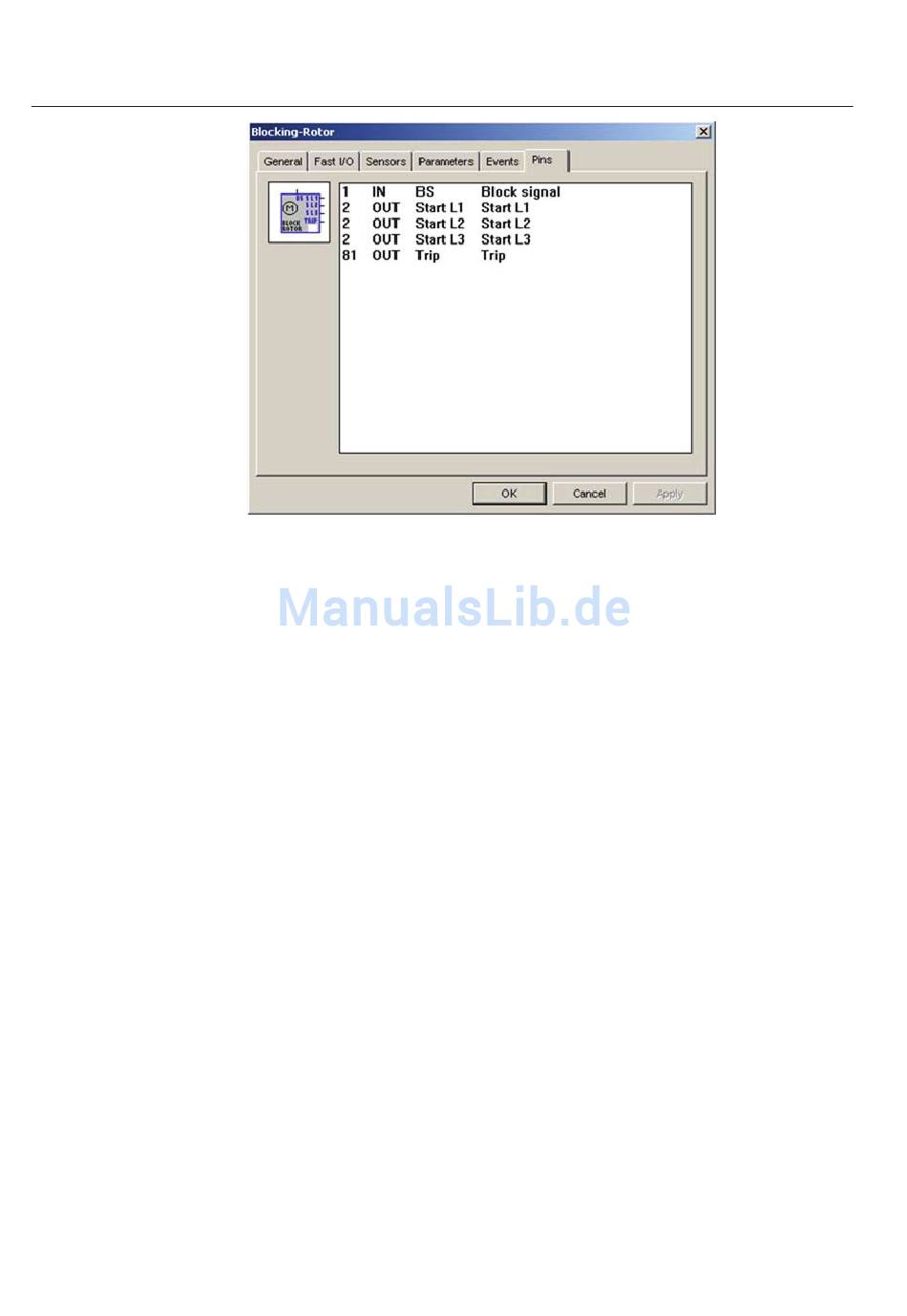

Abb. 6.3.3.2.-6 Pins

Messmethode

Die Rotorblockierungsschutzfunktion wertet den Strom bei Grundfrequenz aus. Sie
fungiert wie eine Überstromschutzfunktion.
Die Rotorblockierungsschutzfunktion wird verwendet, um einen blockierten Rotor
zu erkennen, indem der Stromanstieg erfasst wird, der aus dem Synchronisations-
verlust zwischen drehendem Rotor und Phasenspannungen hervorgeht.
Die Funktion kann dazu verwendet werden, um die Startkennlinien von dreiphasi-
gen Asynchronmotoren zu überwachen und um zu prüfen, ob eine Rotorbremsung
sowie weitere Bedingungen vorhanden sind, die eine Beschleunigung des Motors
verhindern. Im Fall einer solchen Funktionsstörung würde der Startstrom perma-
nent fl ießen und der Motor würde überhitzen.
Auslösekriterien
Die Rotorblockierungsschutzfunktion kann am BS-Eingang blockiert werden. Der
Blockierungseingang kann von einem Drehzahlschalter oder vom Anlaufsignalaus-
gang der Motoranlaufschutzfunktion bereitgestellt werden.
Ein Drehzahlgeber oder Drehzahlschalter wird verwendet, um bei einer bestimmten
Drehzahl ein defi niertes Signal zu senden. Ist der Rotor des überwachten Motors
verriegelt, wird durch das fehlende Drehzahlsignal sichergestellt, dass die Über-
stromfunktion in der Schutzfunktion weiterhin aktiv bleibt.
Die Schutzfunktion kann auch ohne Drehzahlsignal verwendet werden, indem der
Anlaufsignalausgang der Motoranlaufschutzfunktion verwendet wird, um diesen in
der Anlaufphase des Motors zu blockieren. Wird eine Motoranlaufbedingung er-
kannt, wird die Rotorblockierungsfunktion vom BS-Eingang blockiert.
1MRS757432
A050798
