REF 542plus
6.1.10.
6.1.10.1.
126
Multifunktionale Schutz- und Steuereinheit für
Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual
Tabellenfußnoten von vorheriger Seite
a) Die Auslösung der Schutzvorrichtung ist der Start der Schutzvorrichtung bei einem Fehler unabhängig
von der Richtung.
Standardmäßig sind alle Ereignisse deaktiviert.
Erdschlussschutz (einstufi g)
Das REF 542plus verfügt über zwei Erdschlussschutzfunktionen mit defi nitiver
Zeit, die unabhängig voneinander aktiviert und deren Parameter unabhängig von-
einander eingestellt werden können. Siehe hierzu die folgenden Abbildungen.

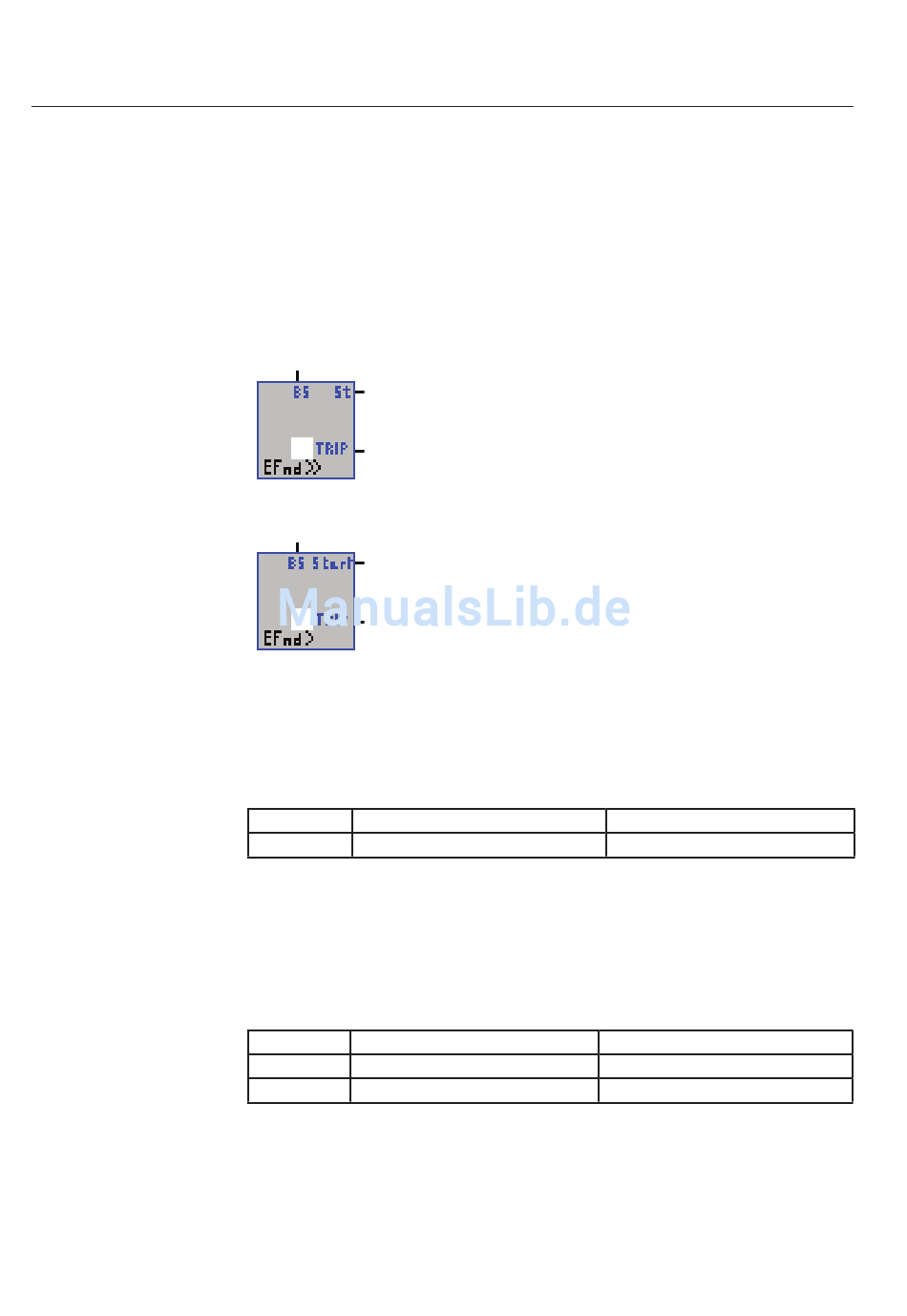

Abb. 6.1.10.-1 Erdschlussschutz ein
Abb. 6.1.10.-2 Erdschlussschutz aus

Beschreibung des Eingangs/Ausgangs

Tabelle 6.1.10.1.-1 Eingang
Bezeichnung Typ
BS Digitales Signal (aktiv ein)
Wird das BS-Signal aktiviert, wird die Schutzfunktion unabhängig von ihrem Status
zurückgesetzt. Das bedeutet, dass alle Ausgangspins ein niedriges Potenzial (aus)
aufweisen und (gegebenenfalls) die erforderlichen Ereignisse generieren sowie alle
internen Register und Taktgeber gelöscht werden. Die Schutzfunktion bleibt im Ru-
hezustand, bis das BS-Signal ein niedriges Potenzial (aus) aufweist.
Tabelle 6.1.10.1.-2 Ausgänge
Bezeichnung Typ
Start Digitales Signal (aktiv ein)
TRIP Digitales Signal (aktiv ein)
Das Startsignal wird aktiviert, sobald der gemessene oder berechnete Neutralleiter-
strom den Einstellschwellenwert (Startwert bzw. Start Value) überschreitet.
Das TRIP-Signal wird aktiviert, sobald die Startbedingungen erfüllt sind und die
Schaltzeit (Zeit bzw. Time) abgelaufen ist.
1MRS757432
Beschreibung
Blockierungssignal
Beschreibung
Startsignal
Auslösesignal
A050890
A050891
