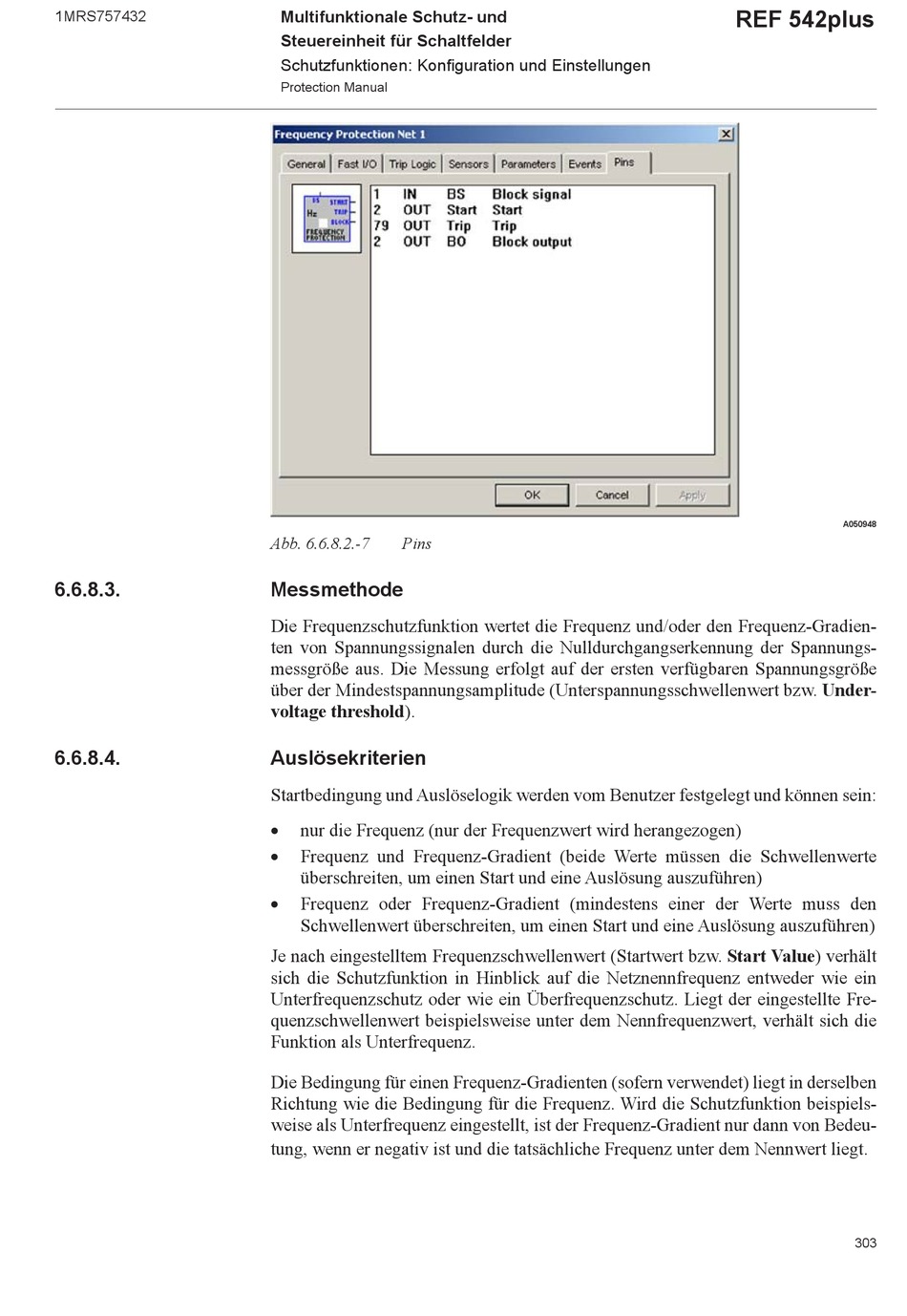

Abb. 6.6.8.2.-7 Pins

Messmethode

Die Frequenzschutzfunktion wertet die Frequenz und/oder den Frequenz-Gradien-
ten von Spannungssignalen durch die Nulldurchgangserkennung der Spannungs-
messgröße aus. Die Messung erfolgt auf der ersten verfügbaren Spannungsgröße
über der Mindestspannungsamplitude (Unterspannungsschwellenwert bzw. Under-
voltage threshold).
Auslösekriterien
Startbedingung und Auslöselogik werden vom Benutzer festgelegt und können sein:

nur die Frequenz (nur der Frequenzwert wird herangezogen)

Frequenz und Frequenz-Gradient (beide Werte müssen die Schwellenwerte
überschreiten, um einen Start und eine Auslösung auszuführen)

Frequenz oder Frequenz-Gradient (mindestens einer der Werte muss den
Schwellenwert überschreiten, um einen Start und eine Auslösung auszuführen)
Je nach eingestelltem Frequenzschwellenwert (Startwert bzw. Start Value) verhält
sich die Schutzfunktion in Hinblick auf die Netznennfrequenz entweder wie ein
Unterfrequenzschutz oder wie ein Überfrequenzschutz. Liegt der eingestellte Fre-
quenzschwellenwert beispielsweise unter dem Nennfrequenzwert, verhält sich die
Funktion als Unterfrequenz.
Die Bedingung für einen Frequenz-Gradienten (sofern verwendet) liegt in derselben
Richtung wie die Bedingung für die Frequenz. Wird die Schutzfunktion beispiels-
weise als Unterfrequenz eingestellt, ist der Frequenz-Gradient nur dann von Bedeu-
tung, wenn er negativ ist und die tatsächliche Frequenz unter dem Nennwert liegt.
