Messmethode

Unterspannungsschutzfunktionen werten den RMS-Wert der Phasen- oder Lei-
tungsspannung bei Grundfrequenz aus.
Auslösekriterien
Fällt die gemessene Spannung unter den Einstellschwellenwert (Startwert bzw.
Start Value), wird die Unterspannungsschutzfunktion gestartet. Das Startsignal ist
phasenselektiv. Das bedeutet, dass sobald mindestens ein Wert einer Phasenspan-
nung unter dem Einstellschwellenwert liegt, das entsprechende Startsignal aktiviert
wird.
Die Schutzfunktion verbleibt so lange im START-Status, bis mindestens eine Phase
gestartet wurde. Sie kehrt in den passiven Status zurück und das Startsignal wird
gelöscht, wenn die Spannung für alle Phasen über 1,05 des Einstellschwellenwertes
steigt. Nachdem die Schutzvorrichtung in den Start-Status gewechselt hat und die
voreingestellte Schaltzeit (Zeit bzw. Time) abgelaufen ist, wechselt die Funktion in
den TRIP-Status und ein Auslösesignal wird generiert.
Die Funktion verlässt den TRIP-Status und das Auslösesignal wird gelöscht, sobald
die gemessene Spannung unter 0,4 des Einstellschwellenwertes fällt.
Die Unterspannungsschutzfunktionen werden in einer abgestuften Koordination
verwendet. Ein Beispiel für eine zeitliche Abstufung zeigt die folgende Darstellung.

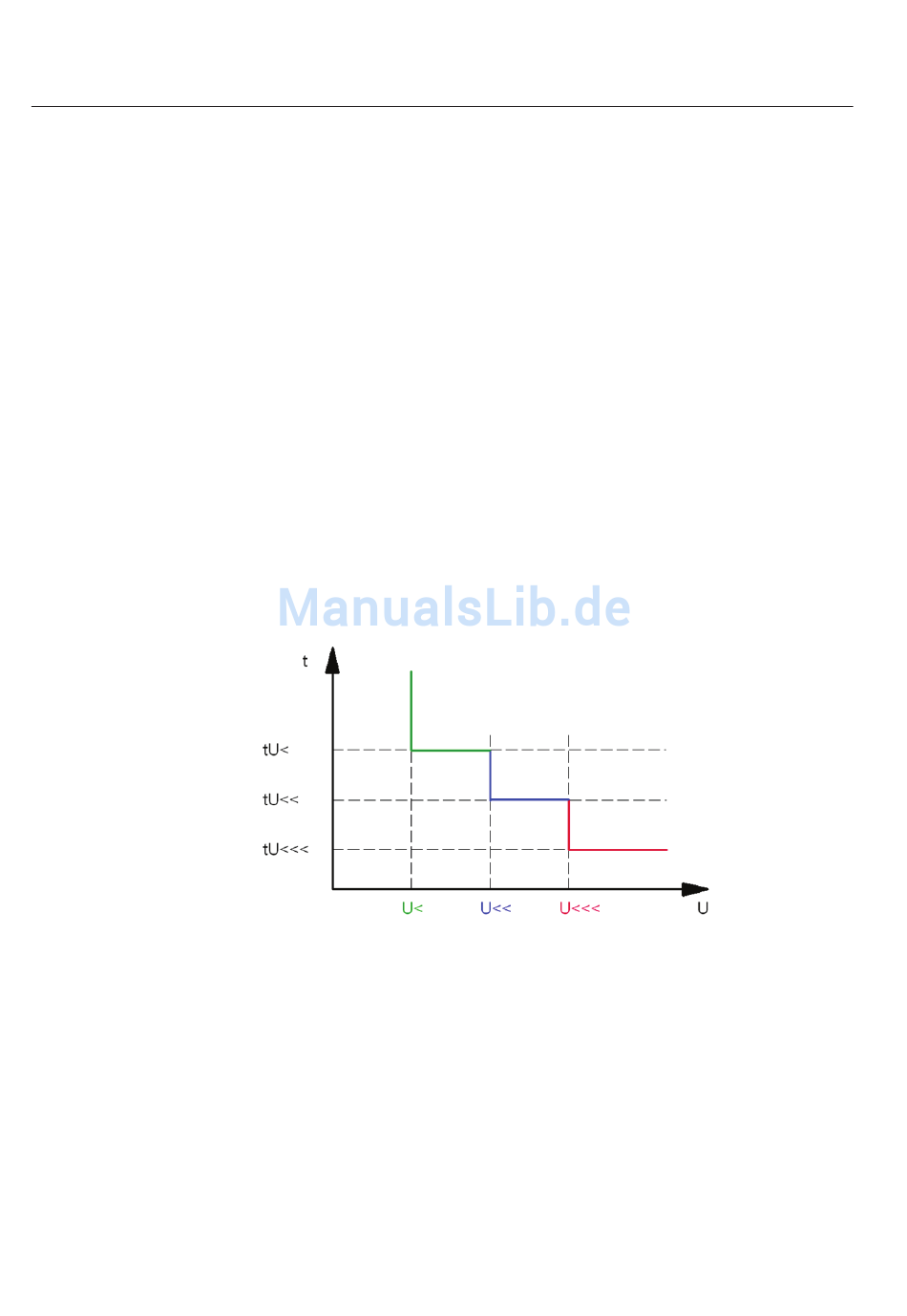

Abb. 6.2.2.4.-1 Abstufung der Antwortzeit bei Unterspannung
