1MRS757432
6.4.3.3.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual

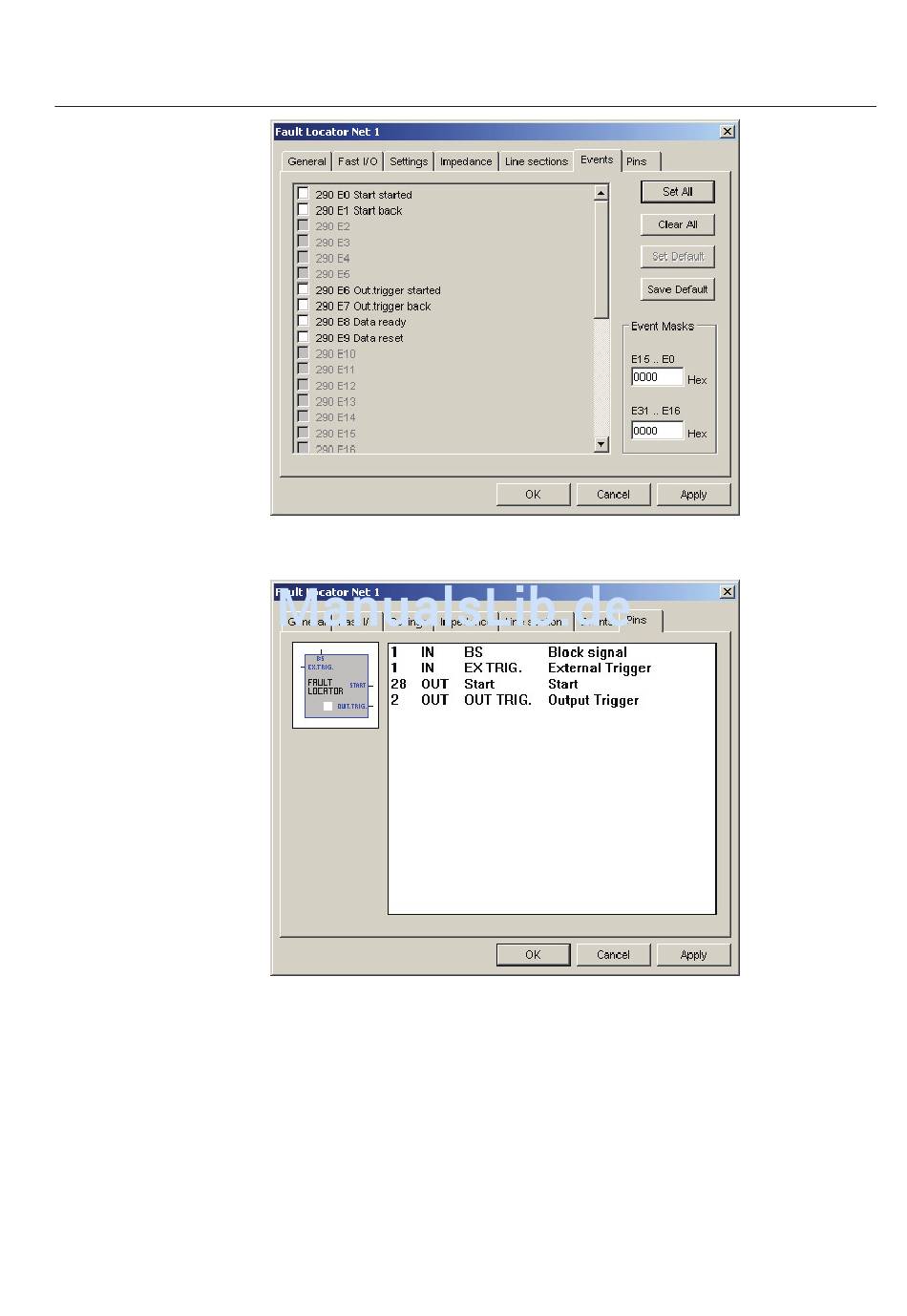

Abb. 6.4.3.2.-6 Ereignisse (Events)
Abb. 6.4.3.2.-7 Pins

Betriebsmodus

Nachdem die Fehlersuche ausgelöst wurde, wird die Berechnung der Fehlersuche
gestartet, vorausgesetzt, dass die entsprechenden Phasenströme für die einherge-
henden Fehlerschleifen den Schwellenwert Imin> überschreiten. Um die Erd-
schlussbedingung zu erkennen, werden die Restspannung Uo> und der Reststrom
Io> überwacht. Je nach Fehlerbedingung wird die Fehlerimpedanz berechnet. Der
Fehlerort wird aus dem Wert des Fehlerblindwiderstandes und den Eingangsdaten
des Leitungsabschnitts abgeleitet. Die Leitung kann aus bis zu vier unterschiedli-
chen Abschnitten bestehen.
REF 542plus
A100786
A100788
237
