Stromwandler - ABB REF 542plus Handbuch

1MRS757432
4.1.2.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual

Stromwandler

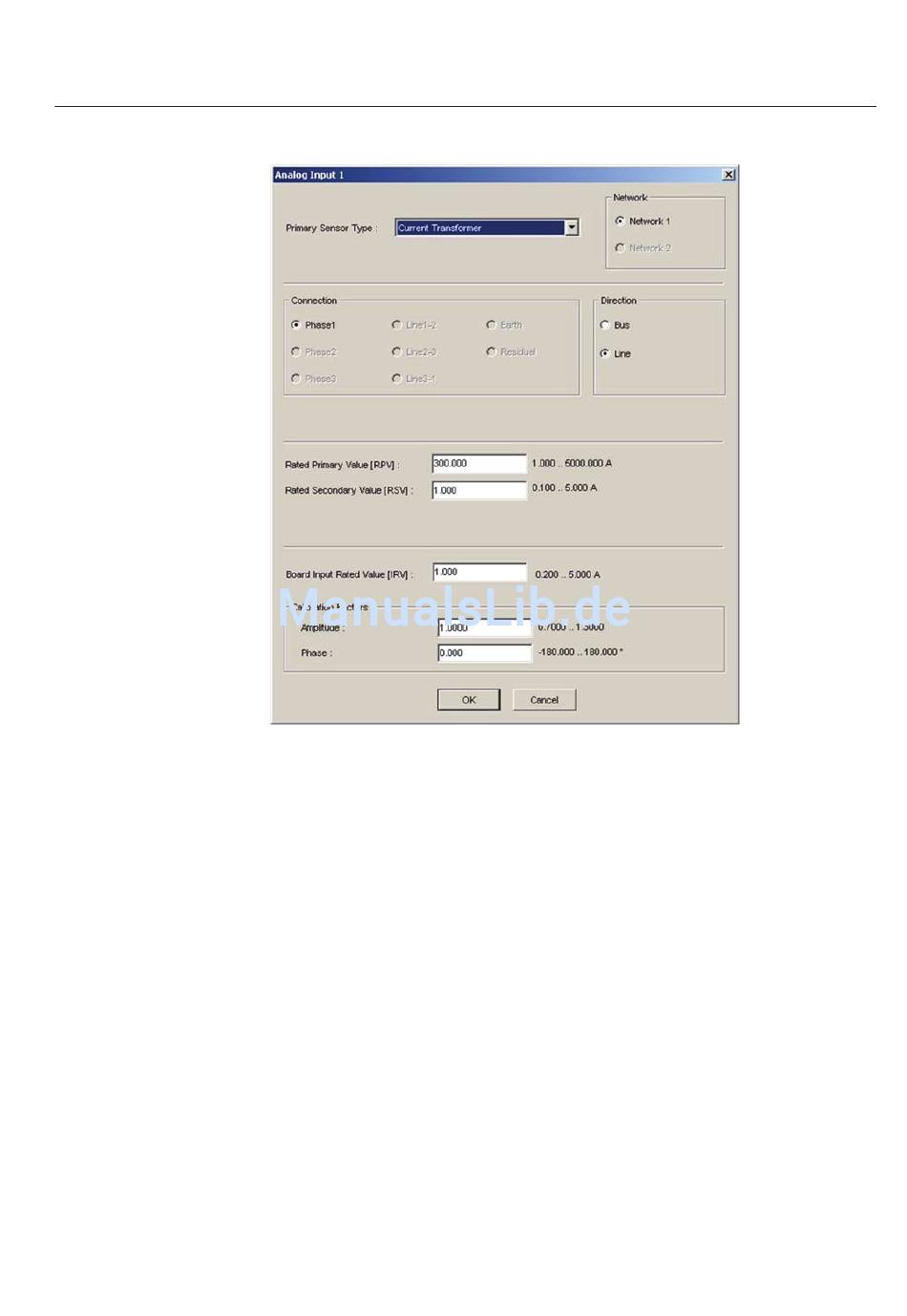

Abb. 4.1.2.-1 Stromwandler
Der aktuelle Eingangsnennwert der Platine (Board Input Rated Value bzw. IRV)
kann 0,2, 1 oder 5 A betragen und ist lediglich von der Art des auf der analogen
Eingangsplatine montierten Stromwandlers abhängig.
Stimmen der sekundäre Nennwert (Rated Secondary Value bzw. RSV) und der
Eingangsnennwert der Platine (Board Input Rated Value bzw. IRV) nicht überein,
gleicht das REF 542plus die Schwellenwerte der Schutzfunktionen automatisch aus.
Die Standardrichtung (Direction) der Polarität für den Stromwandler lautet Leitung
(Line). Wenn Bus ausgewählt ist, wird die Polarität des analogen Signals invertiert,
um die Richtungen in den Richtungsschutzfunktionen zu erhalten. Amplitude und
Phase können nun korrigiert werden.
