REF 542plus
6.3.2.5.
6.3.2.6.
6.3.3.
194
Multifunktionale Schutz- und Steuereinheit für
Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual

Einstellgruppen

Für die Motoranlaufschutzfunktion können zwei Parametersätze konfi guriert
werden.

Parameter und Ereignisse

Tabelle 6.3.2.6.-1 Einstellwerte
Parameter Werte
Motornennstrom
IMn (Nominal
0.20 ... 2.00
Motor Current
IMn)
Startwert Is
1.00 ... 20.00
(Start Value Is)
Zeit (Time) 40 ... 300000
Motoranlauf IMs
0.20 ... 0.80
(Motor Start IMs)
Tabelle 6.3.2.6.-2 Ereignisse
Code Ereignisursache
E0 Schutzvorrichtung kommend
E1 Start abgebrochen
E6 Auslösesignal aktiv
E7 Auslösesignal wieder inaktiv
E16 Blockierungssignal aktiv
E17 Blockierungssignal wieder inaktiv
E18 Blockierungssignal der Schutzvorrichtung aktiv kommend
E19 Blockierungssignal der Schutzvorrichtung wieder inaktiv
Standardmäßig sind alle Ereignisse deaktiviert.

Rotorblockierung

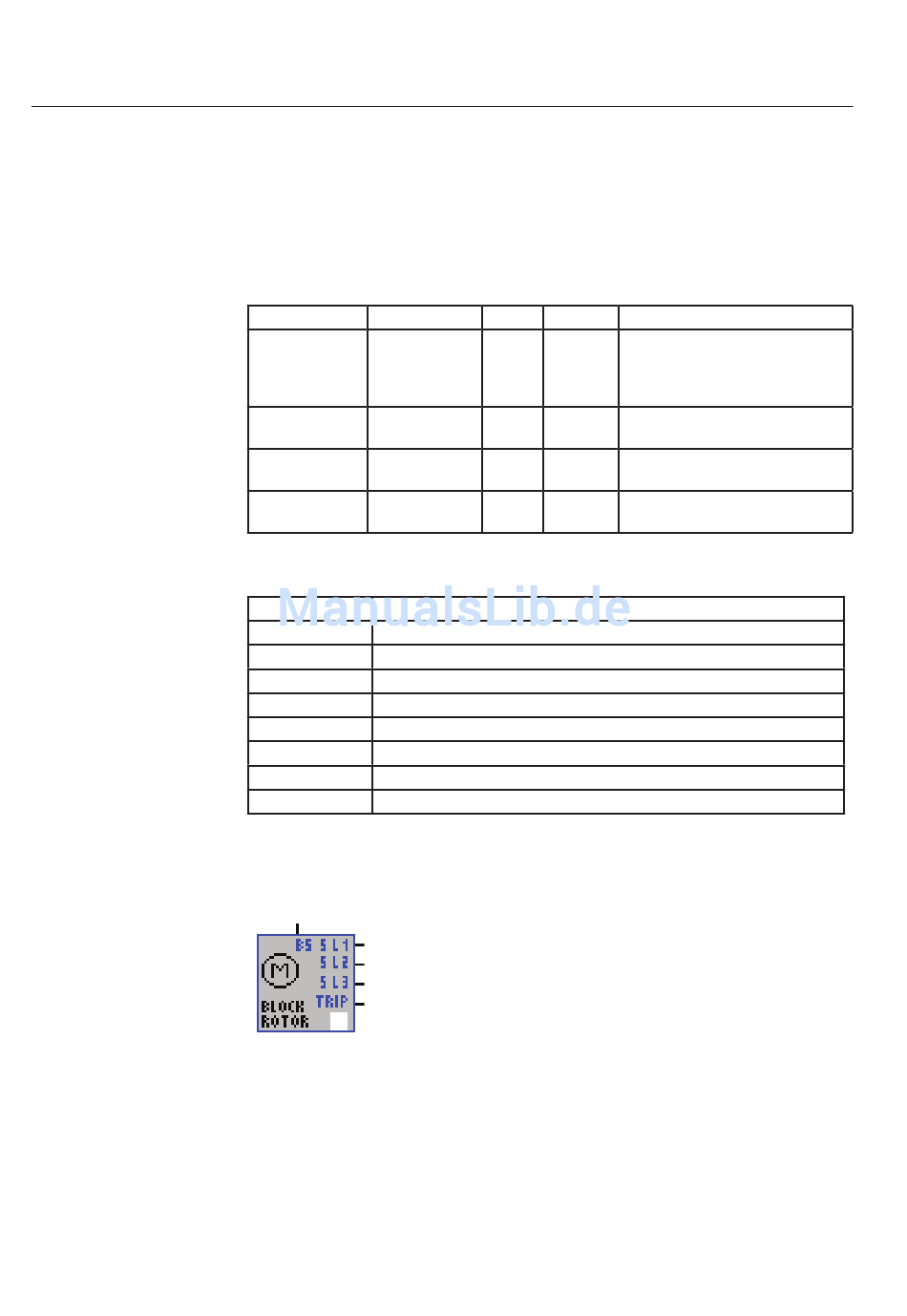

Abb. 6.3.3.-1 Rotorblockierung
Einheit Standard Erklärung
Motornennstrom für
In 1.00
Anlaufbedingung
Erkennung einer
IMn 1.00
Auslösebedingung (Integral I2t)
Zeit für integrale
ms 10000
Auslösebedingung
Stromschwellenwert für
Is 0.70
Startbedingung
1MRS757432
A050793
