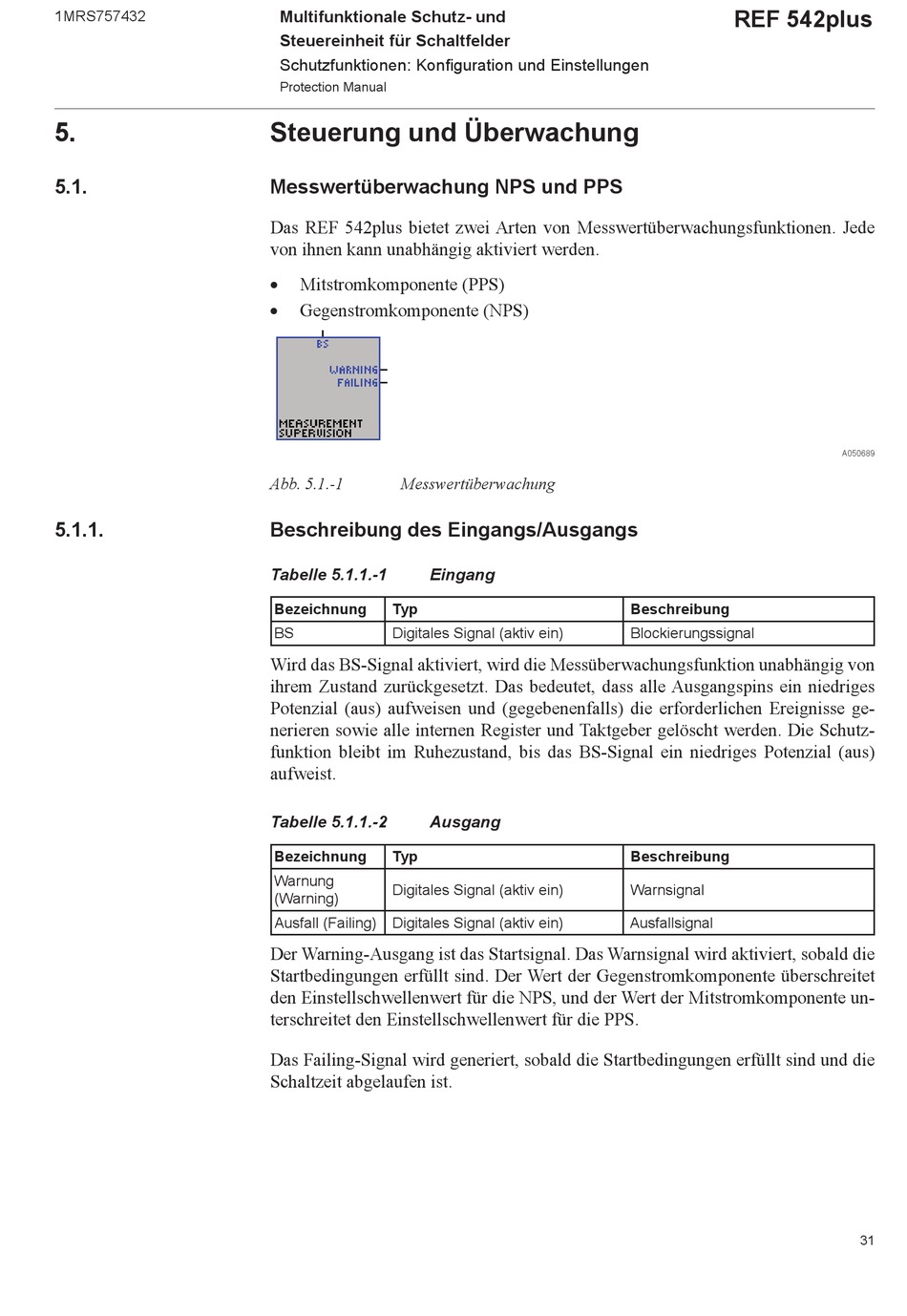

1MRS757432
5.
5.1.
5.1.1.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual
Steuerung und Überwachung
Messwertüberwachung NPS und PPS
Das REF 542plus bietet zwei Arten von Messwertüberwachungsfunktionen. Jede
von ihnen kann unabhängig aktiviert werden.

Mitstromkomponente (PPS)

Gegenstromkomponente (NPS)
Abb. 5.1.-1 Messwertüberwachung

Beschreibung des Eingangs/Ausgangs

Tabelle 5.1.1.-1 Eingang
Bezeichnung Typ
BS Digitales Signal (aktiv ein)
Wird das BS-Signal aktiviert, wird die Messüberwachungsfunktion unabhängig von
ihrem Zustand zurückgesetzt. Das bedeutet, dass alle Ausgangspins ein niedriges
Potenzial (aus) aufweisen und (gegebenenfalls) die erforderlichen Ereignisse ge-
nerieren sowie alle internen Register und Taktgeber gelöscht werden. Die Schutz-
funktion bleibt im Ruhezustand, bis das BS-Signal ein niedriges Potenzial (aus)
aufweist.
Tabelle 5.1.1.-2 Ausgang
Bezeichnung Typ
Warnung
Digitales Signal (aktiv ein)
(Warning)
Ausfall (Failing) Digitales Signal (aktiv ein)
Der Warning-Ausgang ist das Startsignal. Das Warnsignal wird aktiviert, sobald die
Startbedingungen erfüllt sind. Der Wert der Gegenstromkomponente überschreitet
den Einstellschwellenwert für die NPS, und der Wert der Mitstromkomponente un-
terschreitet den Einstellschwellenwert für die PPS.
Das Failing-Signal wird generiert, sobald die Startbedingungen erfüllt sind und die
Schaltzeit abgelaufen ist.
REF 542plus
Beschreibung
Blockierungssignal
Beschreibung
Warnsignal
Ausfallsignal
A050689
31
