Beschreibung Des Eingangs/Ausgangs - ABB REF 542plus Handbuch

1MRS757432
6.1.4.1.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual

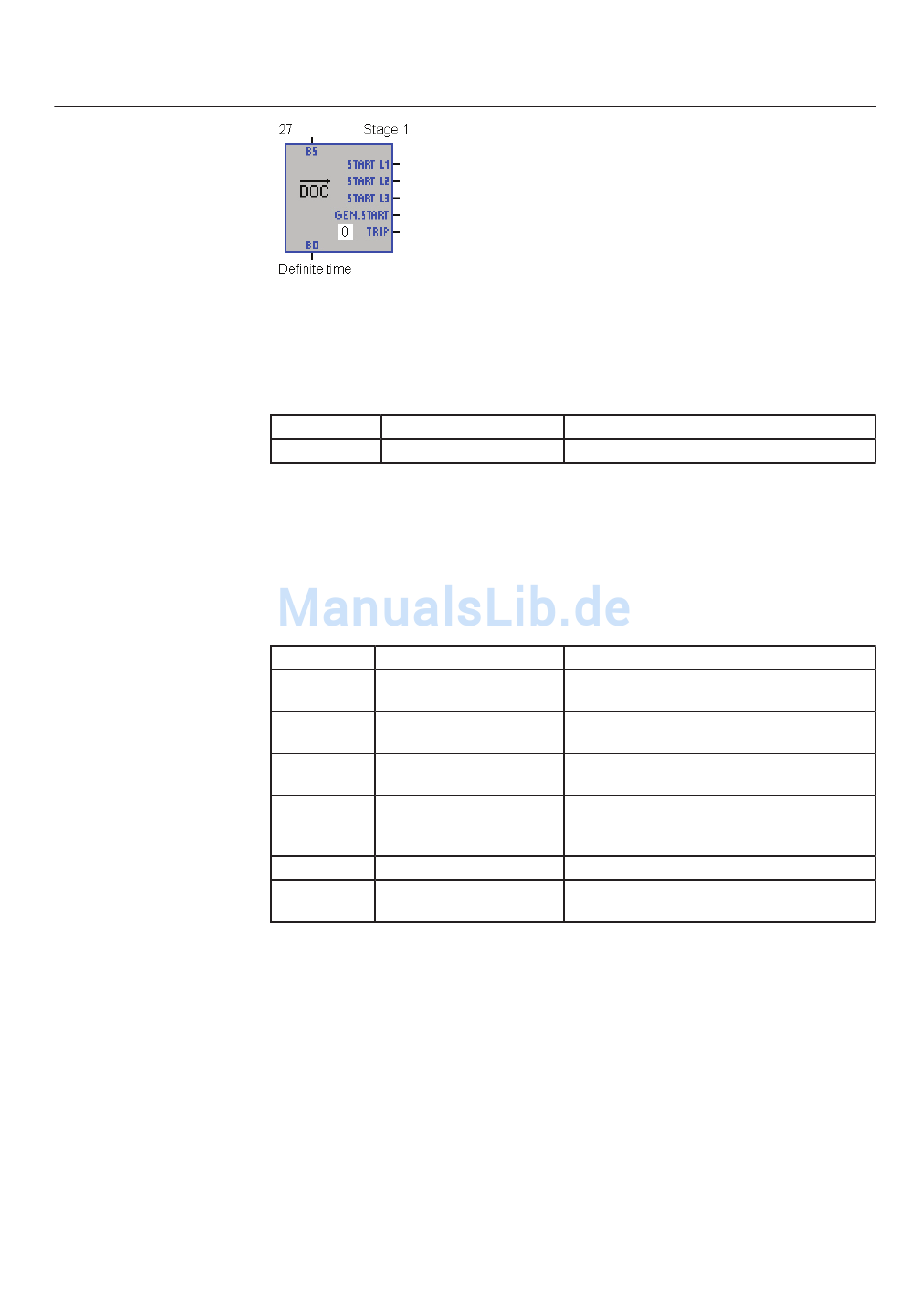

Abb. 6.1.4.-1 Gerichteter Überstromschutz

Beschreibung des Eingangs/Ausgangs

Tabelle 6.1.4.1.-1 Eingang
Bezeichnung Typ
BS Digitales Signal (aktiv ein) Blockierungssignal
Wird das BS-Signal aktiviert, wird die Schutzfunktion unabhängig von ihrem Status
zurückgesetzt. Das bedeutet, dass alle Ausgangspins ein niedriges Potenzial (aus)
aufweisen und (gegebenenfalls) die erforderlichen Ereignisse generieren sowie alle
internen Register und Taktgeber gelöscht werden. Die Schutzfunktion bleibt so lan-
ge im Ruhezustand, bis das BS-Signal ein niedriges Potenzial (aus) aufweist.
Tabelle 6.1.4.1.-2 Ausgang
Bezeichnung Typ
START L1 Digitales Signal (aktiv ein)
START L2 Digitales Signal (aktiv ein)
START L3 Digitales Signal (aktiv ein)
GEN.START Digitales Signal (aktiv ein)
TRIP Digitales Signal (aktiv ein)
BO Digitales Signal (aktiv ein)
START L1 bis L3 sind die phasenselektiven Startsignale. Das Phasenstartsignal
wird aktiviert, sobald die Startbedingungen des entsprechenden Phasenstroms er-
füllt sind (der Strom überschreitet den Einstellschwellenwert und der Fehler liegt in
der eingestellten Richtung vor).
GEN. START ist eine logische OR-Kombination des START-Signals L1 bis L3 und
bleibt so lange aktiv, bis die Rückstellzeit (sofern verwendet) abgelaufen ist.
Das TRIP-Signal wird aktiviert, sobald mindestens für einen Phasenstrom die Start-
bedingungen erfüllt sind und die Schaltzeit abgelaufen ist.
REF 542plus
Beschreibung
Beschreibung
Startsignal von IL1 (Fehler in eingestellter
Richtung)
Startsignal von IL2 (Fehler in eingestellter
Richtung)
Startsignal von IL3 (Fehler in eingestellter
Richtung)
Generelles Startsignal (logische OR-
Kombination aller Startsignale einschließlich
Rückstellzeit)
Auslösesignal
Signal für den Blockierungsausgang (Fehler
in entgegengesetzter Richtung)
A080176
73
