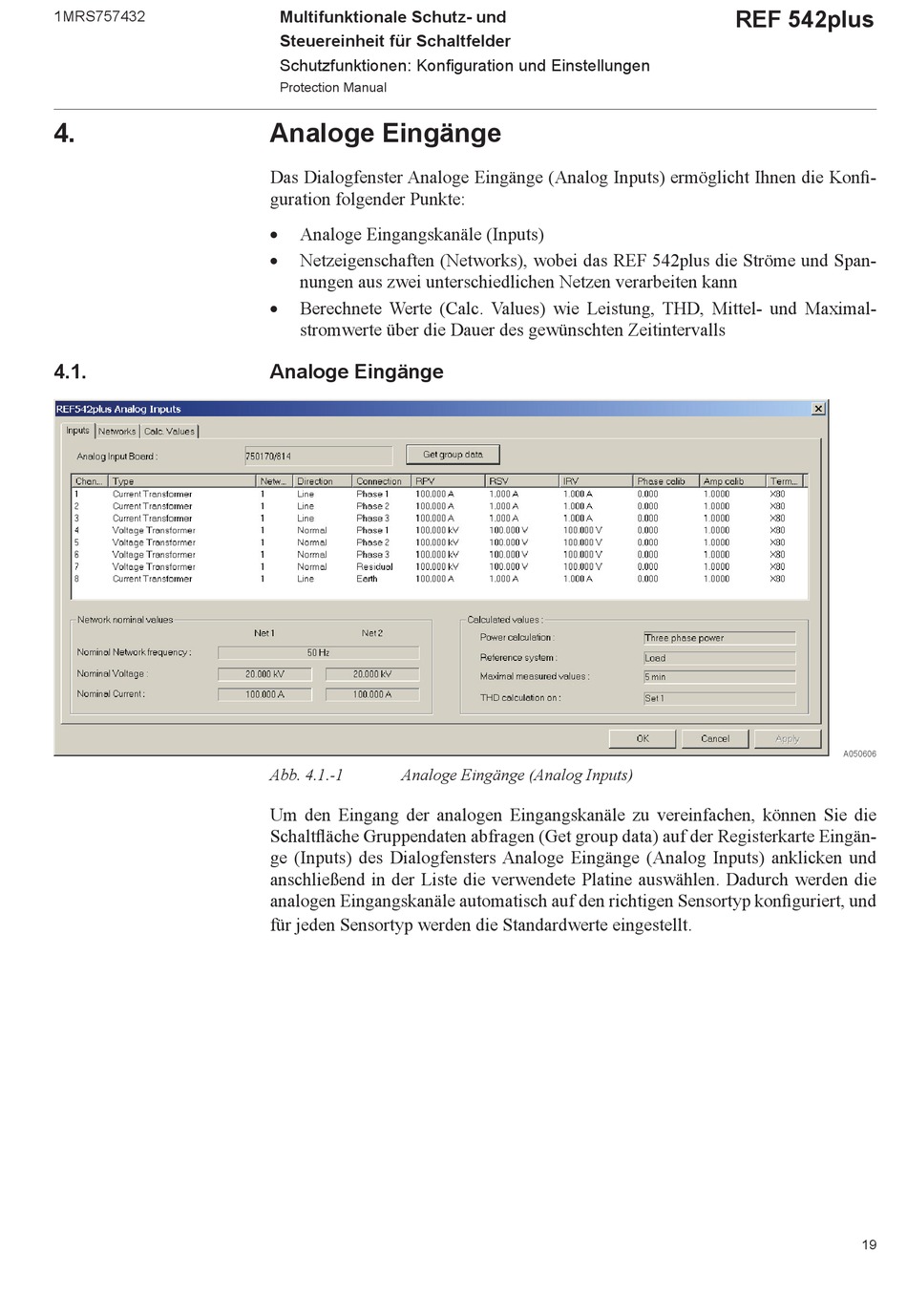

Analoge Eingänge - ABB REF 542plus Handbuch

1MRS757432
4.
4.1.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual
Analoge Eingänge
Das Dialogfenster Analoge Eingänge (Analog Inputs) ermöglicht Ihnen die Konfi -
guration folgender Punkte:

Analoge Eingangskanäle (Inputs)

Netzeigenschaften (Networks), wobei das REF 542plus die Ströme und Span-
nungen aus zwei unterschiedlichen Netzen verarbeiten kann

Berechnete Werte (Calc. Values) wie Leistung, THD, Mittel- und Maximal-
stromwerte über die Dauer des gewünschten Zeitintervalls
Analoge Eingänge
Abb. 4.1.-1 Analoge Eingänge (Analog Inputs)
Um den Eingang der analogen Eingangskanäle zu vereinfachen, können Sie die
Schaltfl äche Gruppendaten abfragen (Get group data) auf der Registerkarte Eingän-
ge (Inputs) des Dialogfensters Analoge Eingänge (Analog Inputs) anklicken und
anschließend in der Liste die verwendete Platine auswählen. Dadurch werden die
analogen Eingangskanäle automatisch auf den richtigen Sensortyp konfi guriert, und
für jeden Sensortyp werden die Standardwerte eingestellt.
REF 542plus
A050606
19
