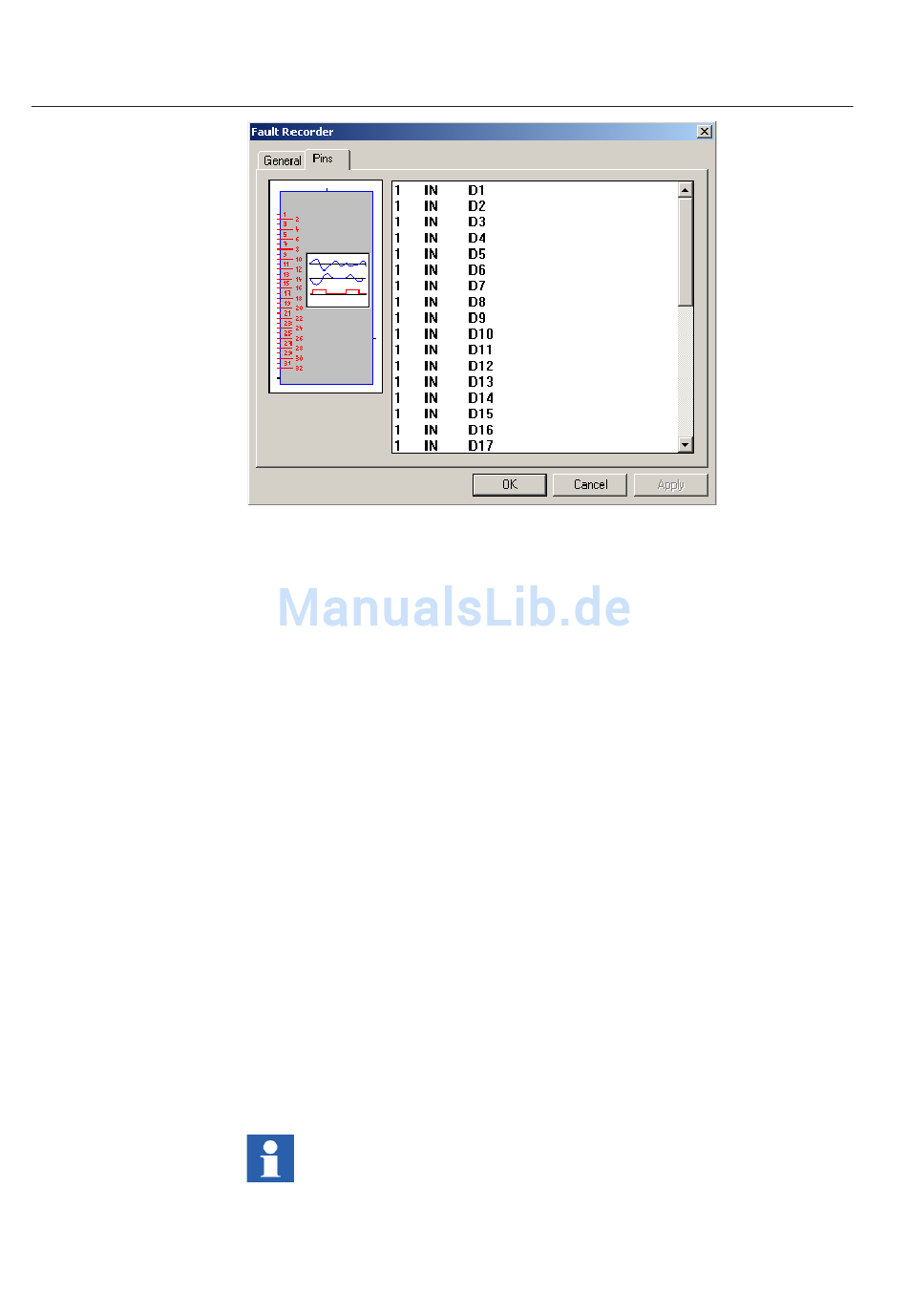

Abb. 6.9.2.-2 Pins

Betrieb

Der Störschreiber wird in der Anwendung gestartet. Die Aufzeichnungszeit des
Störschreibers setzt sich aus der Zeit vor dem Fehler und der Zeit nach dem Fehler
zusammen. Die Zeit vor dem Fehler bezieht sich auf die aufgezeichnete Zeit vor
dem Auslösen des Störschreibers durch das Startsignal einer Schutzvorrichtung. Die
Zeit nach dem Fehler bezieht sich auf die Zeit nach dem Start des Störschreibers.
Eine dynamische Aufzeichnung des Fehlerprotokolls, beispielsweise von Startsi-
gnal bis zum Signal CB OFF, ist nicht möglich.
Das Fehlerprotokoll wird im Ringspeicher gespeichert. Dabei werden ältere Auf-
zeichnungen immer durch neuere überschrieben. Die Anzahl der gespeicherten
Fehlerprotokolle hängt von der Aufzeichnungszeit ab. Die Gesamtdauer aller ge-
speicherten Fehlerprotokolle beträgt maximal 5 Sekunden. Wird dieser Wert herun-
tergesetzt, begrenzt dies die Anzahl der Aufzeichnungen im Speicher.
n = int((Aufzeichnungszeit/(Zeit davor + Zeit danach)
Beispielsweise können in einer Aufzeichnungszeit von 1 s 5 Fehlerprotokolle ge-
speichert werden. Das ist die Mindestaufzeichnungszeit (Zeit vor Fehler + Zeit nach
Fehler), die eingestellt werden kann.
Die Fehlerprotokolle werden mithilfe der Konfi gurationssoftware exportiert und in
das COMTRADE-Format umgewandelt. Sie können aber auch über den Bus des
Stationssteuerungssystems exportiert werden. Die Umwandlung in das COMTRA-
DE-Format muss im Stationssteuerungssystem erfolgen.
Für eine Benutzung des Störschreibers müssen die folgenden Ein-
schränkungen berücksichtigt werden:
