1MRS757432
6.3.3.1.
6.3.3.2.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual

Beschreibung des Eingangs/Ausgangs

Tabelle 6.3.3.1.-1 Eingang
Bezeichnung Typ
BS Digitales Signal (aktiv ein)
Wird das BS-Signal aktiviert, wird die Schutzfunktion unabhängig von ihrem Status
zurückgesetzt. Das bedeutet, dass alle Ausgangspins ein niedriges Potenzial (aus)
aufweisen und (gegebenenfalls) die erforderlichen Ereignisse generieren sowie alle
internen Register und Taktgeber gelöscht werden. Die Schutzfunktion bleibt im Ru-
hezustand, bis das BS-Signal ein niedriges Potenzial (aus) aufweist. Dieser Eingang
kann dem Drehzahlanzeigesignal (Drehzahlgeber oder Drehzahlschalter) zugeord-
net werden.
Tabelle 6.3.3.1.-2 Ausgänge
Bezeichnung Typ
S L1 Digitales Signal (aktiv ein)
S L2 Digitales Signal (aktiv ein)
S L3 Digitales Signal (aktiv ein)
TRIP Digitales Signal (aktiv ein)
S L1-3 sind die phasenselektiven Startsignale. Das Phasenstartsignal wird aktiviert,
sobald die Startbedingungen für den entsprechenden Phasenstrom erfüllt sind (ein
Phasenstrom überschreitet den Startwert bzw. Start Value Is).
Das TRIP-Signal wird aktiviert, sobald mindestens für einen Phasenstrom die Start-
bedingungen erfüllt sind und die Schaltzeit abgelaufen ist.
Konfi guration

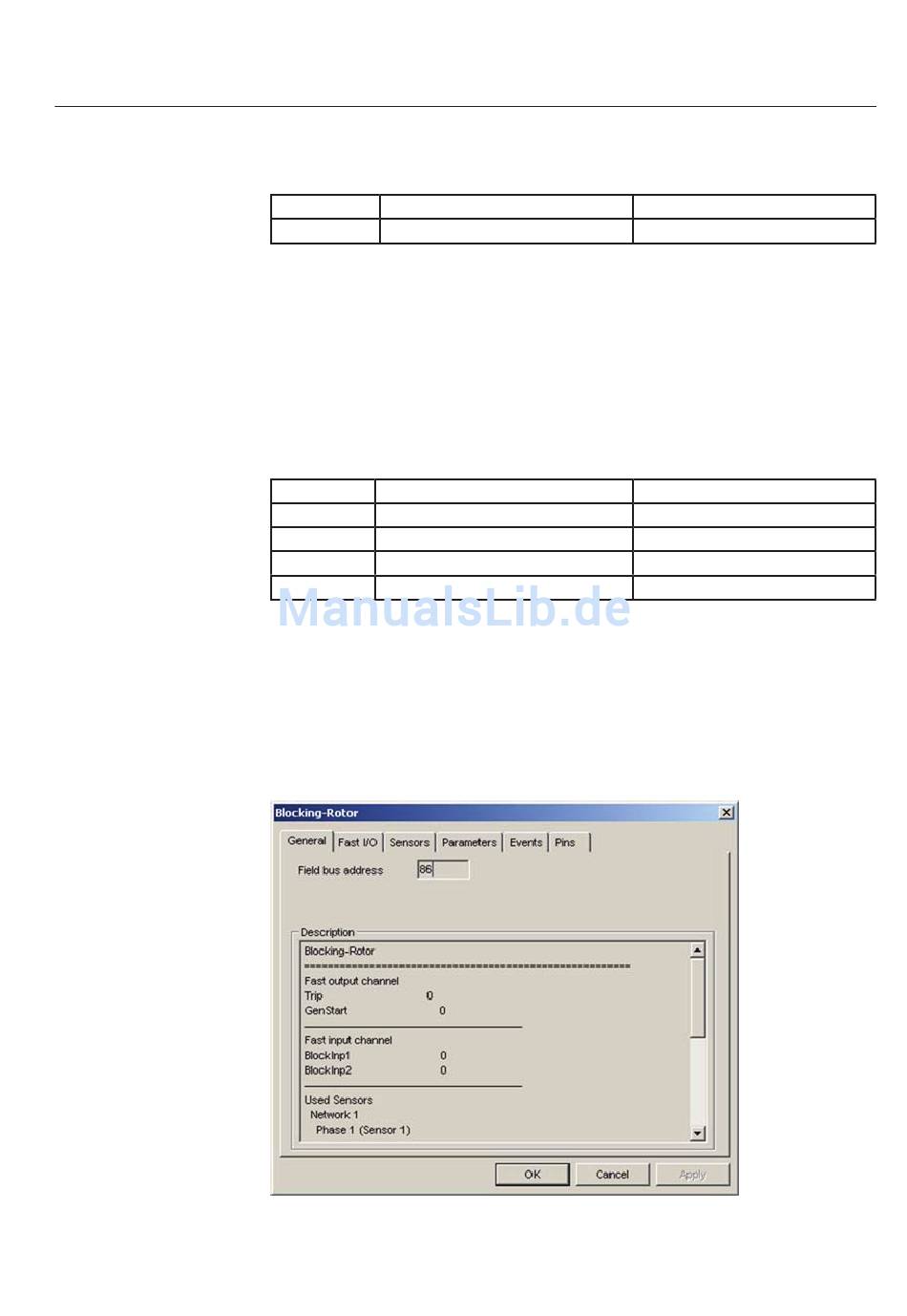

Abb. 6.3.3.2.-1 Allgemein (General)
REF 542plus
Beschreibung
Blockierungssignal
Beschreibung
Startsignal von IL1
Startsignal von IL2
Startsignal von IL3
Auslösesignal
A050794
195
