REF 542plus
6.1.13.
6.1.13.1.
144
Multifunktionale Schutz- und Steuereinheit für
Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual
Tabelle 6.1.12.6.-2 Ereignisse
Code Ereignisursache
E0 Schutzvorrichtung kommend
E1 Start wurde abgebrochen
E6 Auslösesignal aktiv
E7 Auslösesignal wieder inaktiv
E18 Blockierung der Schutzvorrichtung aktiv
E19 Blockierung der Schutzvorrichtung wieder inaktiv
Standardmäßig sind alle Ereignisse deaktiviert.
Empfi ndlicher gerichteter Erdschlussschutz
Das REF 542plus verfügt über eine empfi ndliche gerichtete Erdschlussschutzfunk-
tion (67N
Sensitive).
In Bezug auf die beiden gerichteten Erdschlussschutzfunktionen (67N) kann die
empfi ndliche Schutzvorrichtung 67N so konfi guriert werden, dass sie die Richtung
der maximalen Empfi ndlichkeit im benutzerdefi nierten Winkel (Delta-Winkel) ein-
stellt. Die einzige zusätzliche Anforderung besteht darin, den Neutralleiterstrom I0
über einen zugewiesenen geerdeten Stromwandler zu beziehen, um die erforderli-
che Genauigkeit zu erreichen.

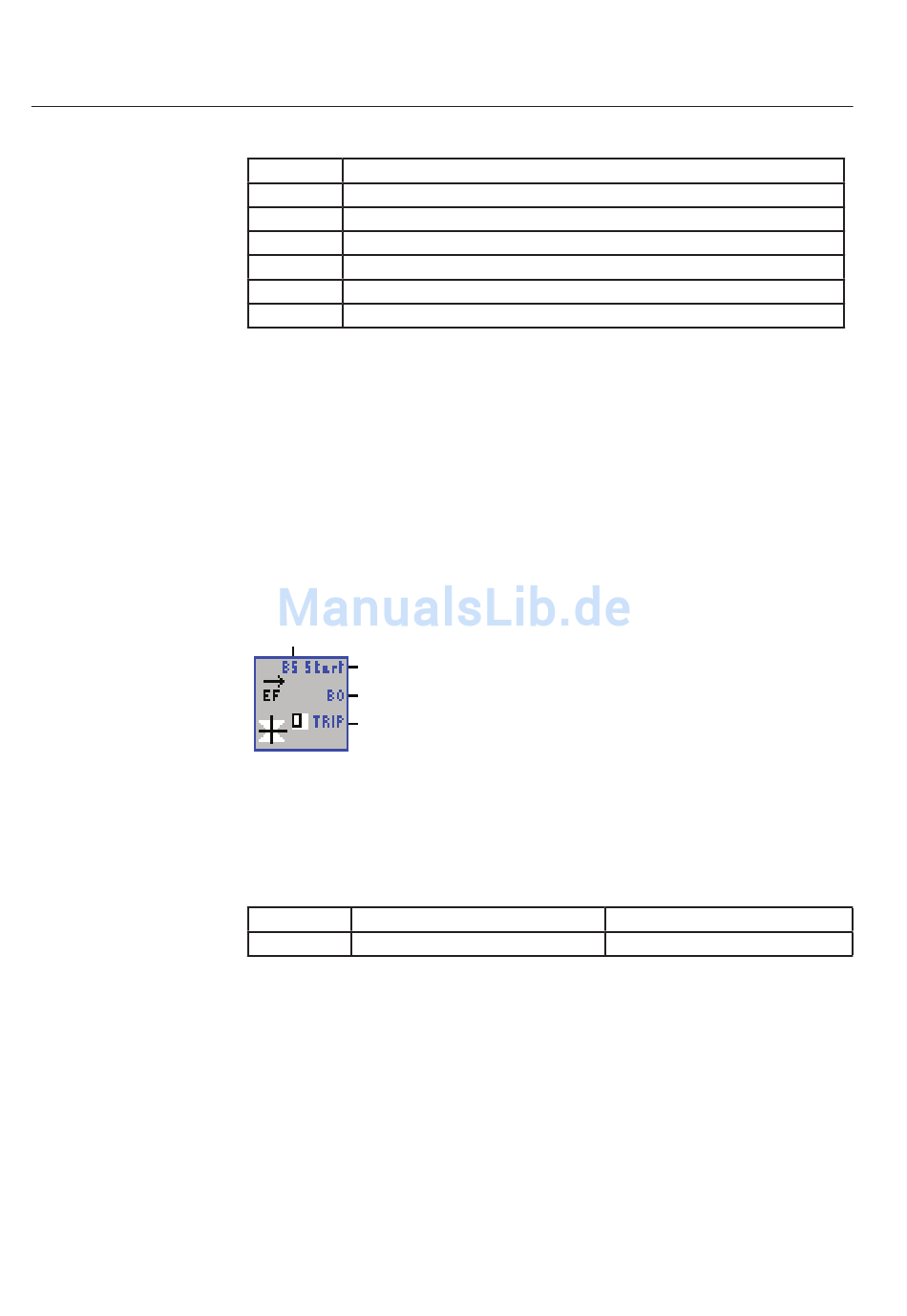

Abb. 6.1.13.-1 Empfi ndlicher gerichteter Erdschlussschutz

Beschreibung des Eingangs/Ausgangs

Tabelle 6.1.13.1.-1 Eingang
Bezeichnung Typ
BS Digitales Signal (aktiv ein)
Sobald das BS-Signal aktiviert wird, wird die Schutzfunktion unabhängig von ih-
rem Status zurückgesetzt. Das bedeutet, dass alle Ausgangspins ein niedriges Poten-
zial aufweisen und gegebenenfalls die erforderlichen Ereignisse generieren sowie
alle internen Register und Timer gelöscht werden. Die Schutzfunktion bleibt im
Ruhezustand, bis das BS-Signal ein niedriges Potenzial (aus) aufweist.
1MRS757432
Beschreibung
Blockierungssignal
A050976
