1MRS757432
5.3.2.
5.3.3.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual
LS-Auslösekontext (CB Trip Context)
LS-Auslösekontextaufzeichnung aktivieren
(Enable Trip Context recording):

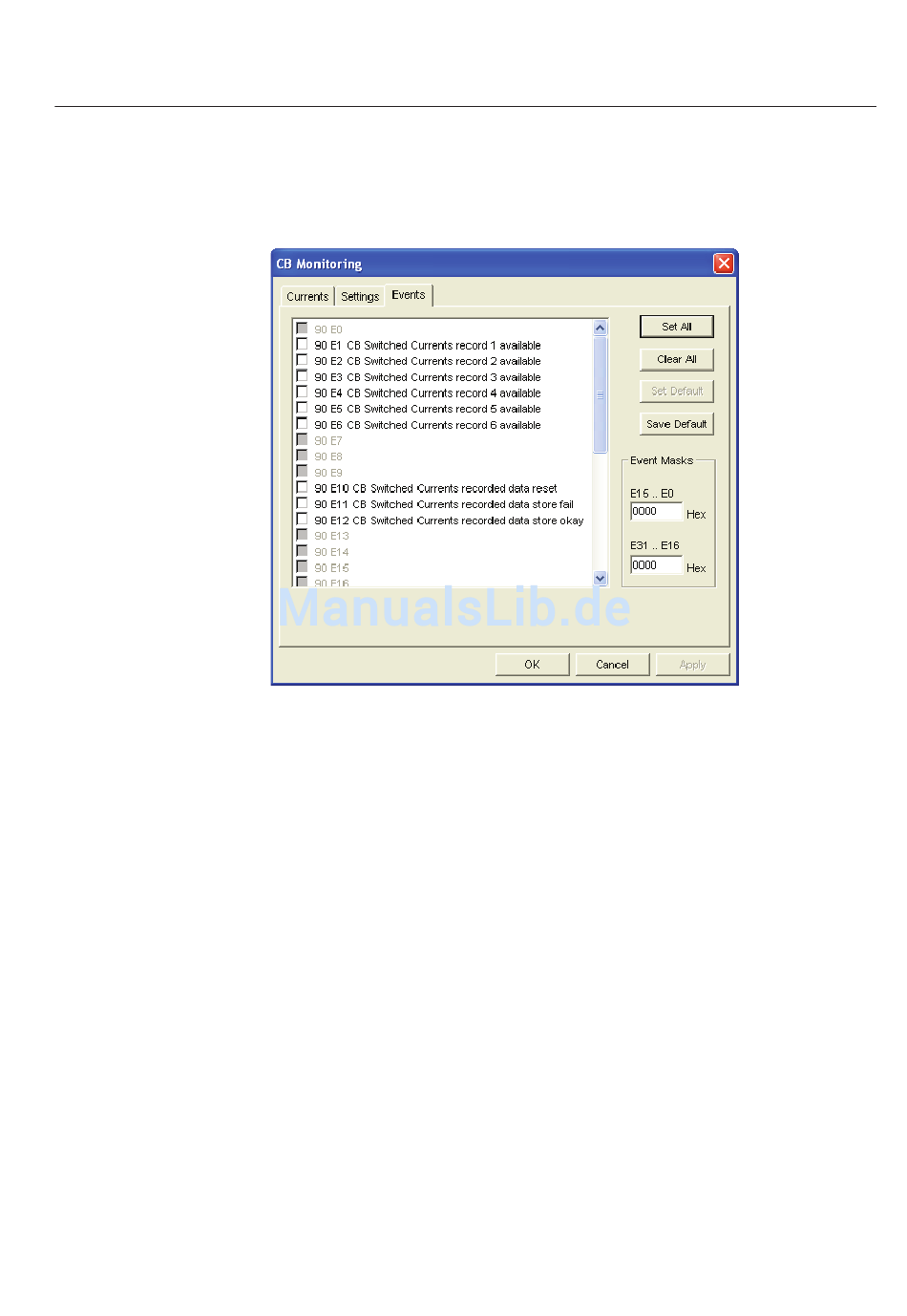

Abb. 5.3.1.-3 Ereignisse (Events)

Messmethode

Der Schaltstrom wird als maximaler RMS-Wert bei Grundfrequenz bis zum Zeit-
punkt der Kontakttrennung berechnet.
Die konfi gurierten Messwerte zum Zeitpunkt der LS-Auslösung stellen den Aus-
lösekontext dar. Maximal sechs Schaltstrom-/Auslösekontextwerte werden gespei-
chert, um den Netzbetrieb mithilfe einer Wiedereinschaltung mit bis zu fünf Versu-
chen zu gewährleisten.
Auslösekriterien
Die Schaltströme werden bei jedem Öffnen des Leistungsschalters abgespeichert.
Der Auslösekontext wird bei jedem Öffnen des Leistungsschalters aufgrund einer
Schutzauslösung gespeichert.
Sofern aktiviert, werden die letzten sechs LS-Auslö-
sekontexte zusammen mit dem Datum und der Uhr-
zeit der Auslösung in einem nicht fl üchtigen Spei-
cher abgespeichert.
REF 542plus
A080174
43
