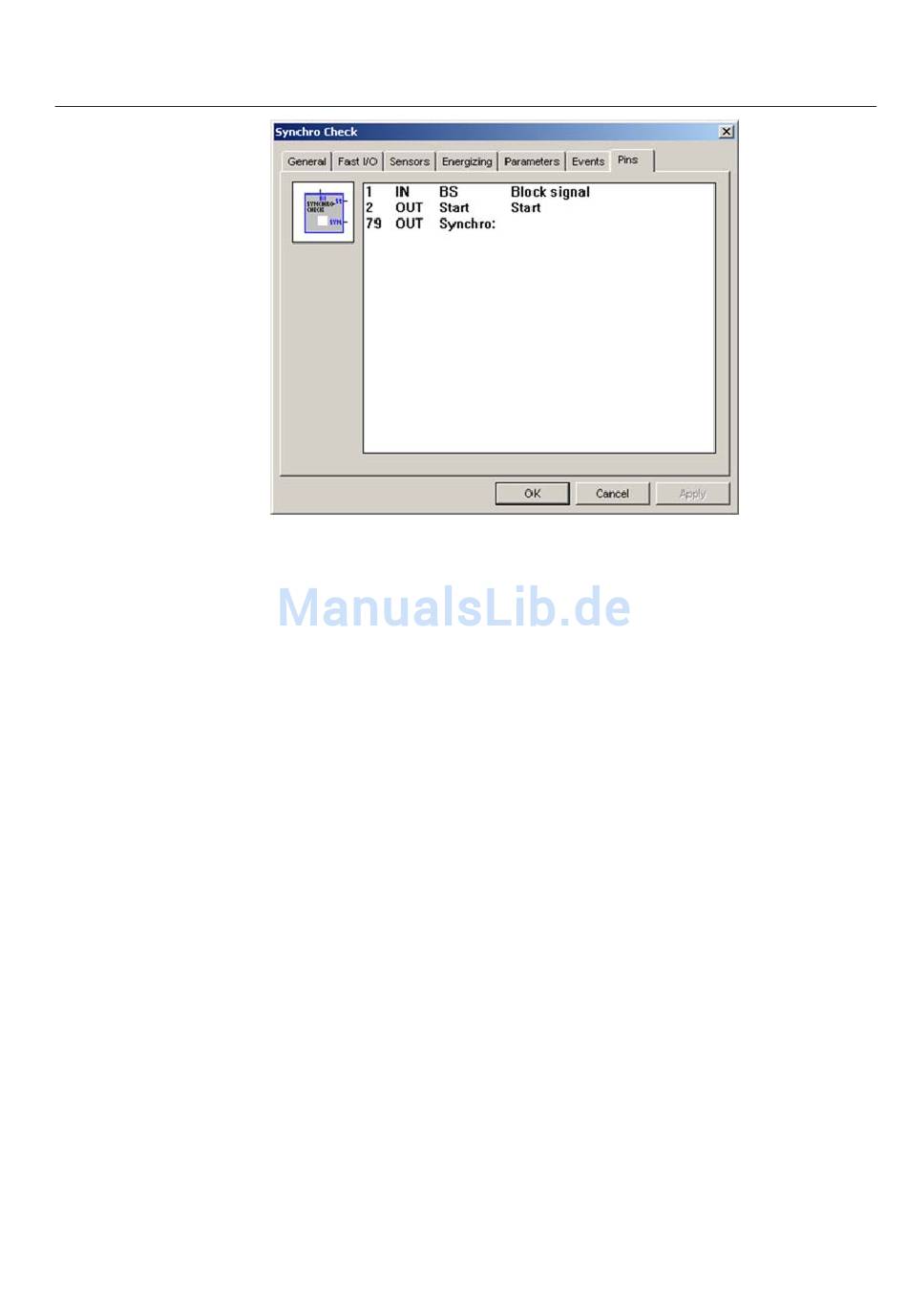

Abb. 6.6.5.2.-7 Pins

Messmethode

Die Synchrocheck-Schutzfunktion wertet die gemessene Amplitude und die Ände-
rungsrate der Differenzspannung zwischen zwei Netzen und den entsprechenden
Leitungsspannungen aus.
Auslösekriterien
Die Synchrocheck-Schutzfunktion überwacht die Differenzspannung ΔU zwischen
den entsprechenden Leitungs- und Phasenspannungen in zwei Netzen sowie deren
Phasendifferenz ΔΦ.
Fallen die gemessene Differenzspannung und Phasendifferenz unter die Einstell-
schwellenwerte (Delta-Spannung bzw. Delta Voltage UND Delta-Phase bzw. Delta
Phase), wird die Synchrocheck-Schutzfunktion gestartet.
Die Schutzfunktion kehrt in den passiven Status zurück und das Startsignal wird
gelöscht, wenn Differenzspannung und Phasendifferenz den Einstellschwellenwert
um 1,05 überschreiten Nachdem die Schutzvorrichtung in den Start-Status gewech-
selt hat und die voreingestellte Schaltzeit (Zeit bzw. Time) abgelaufen ist, wird das
Signal für das Parallelschalten von Netzen (SYN) generiert.
Die Schutzfunktion verlässt den Synchro-Status und das SYN-Signal wird gelöscht,
sobald die Startbedingungen für die Differenzspannungs- und Phasendifferenzwerte
nicht mehr erfüllt sind. Delta-Spannung (Delta Voltage): Maximal zulässige Am-
plitudendifferenz zwischen zwei synchronen Netzen.
REF 542plus
A050927
