Ein Eingangskanal ungleich 0 bedeutet eine direkte Ausführung des Blockierungs-
befehls. Das wiederum bedeutet, dass die zyklische Auswertung des FUPLA über-
sprungen wird.

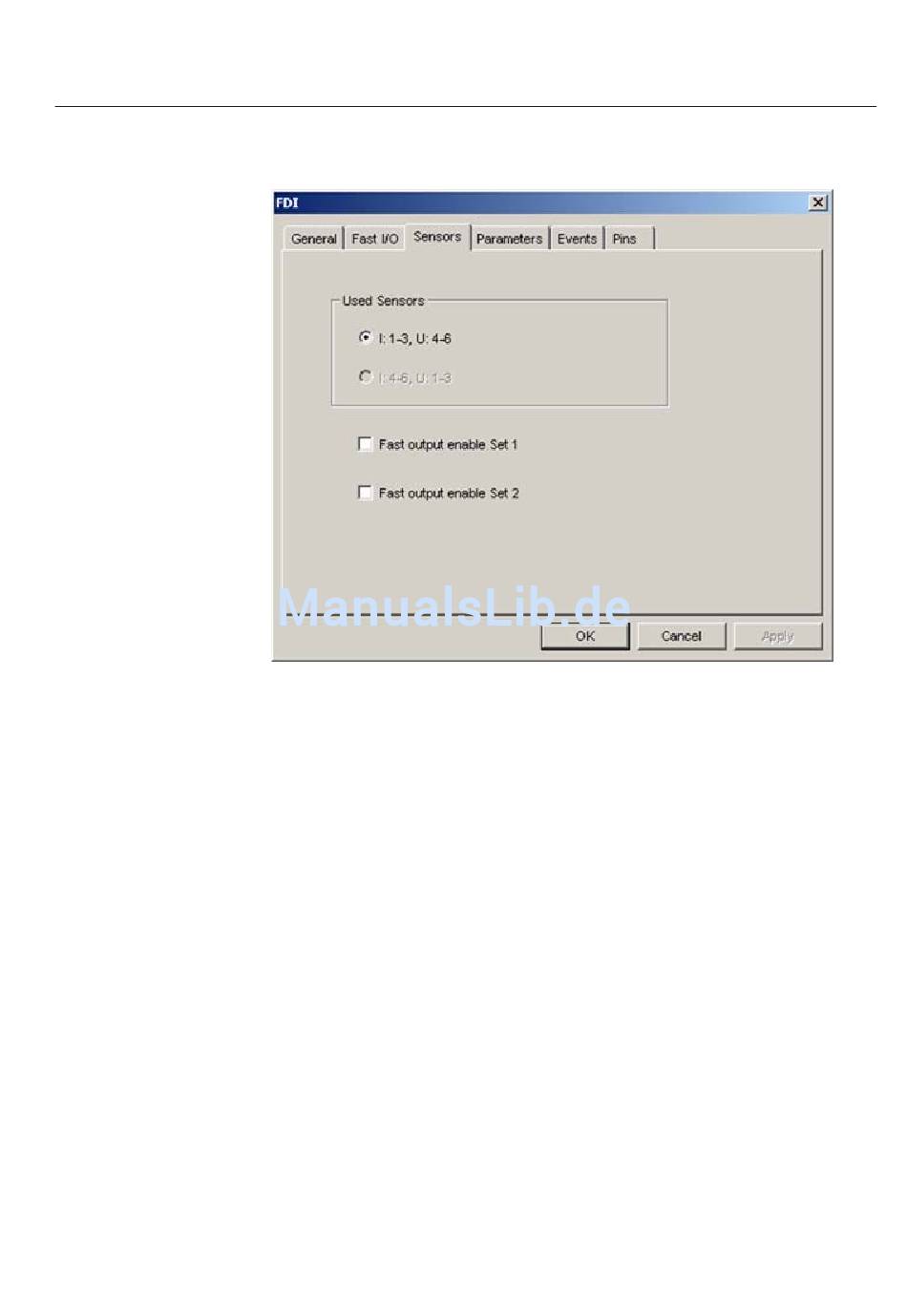

Abb. 6.10.1.2.-3 Sensoren (Sensors)
Die FDI löst bei jeder beliebigen Kombination von Phasenströmen und Phasenspan-
nungen in einem Tripel aus, die demselben Netz angehören.
I: 1-3, U: 4-6 Die analogen Eingänge 1 bis 3 sind Stromeingänge und 4 bis 6
sind Spannungseingänge.
I: 4-6, U: 1-3 Die analogen Eingänge 4 bis 6 sind Stromeingänge und 1 bis 3
sind Spannungseingänge.
Die Aktivierung des entsprechenden schnellen optischen Ausgangs für die FDI soll-
te entsprechend überprüft werden.
