Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual

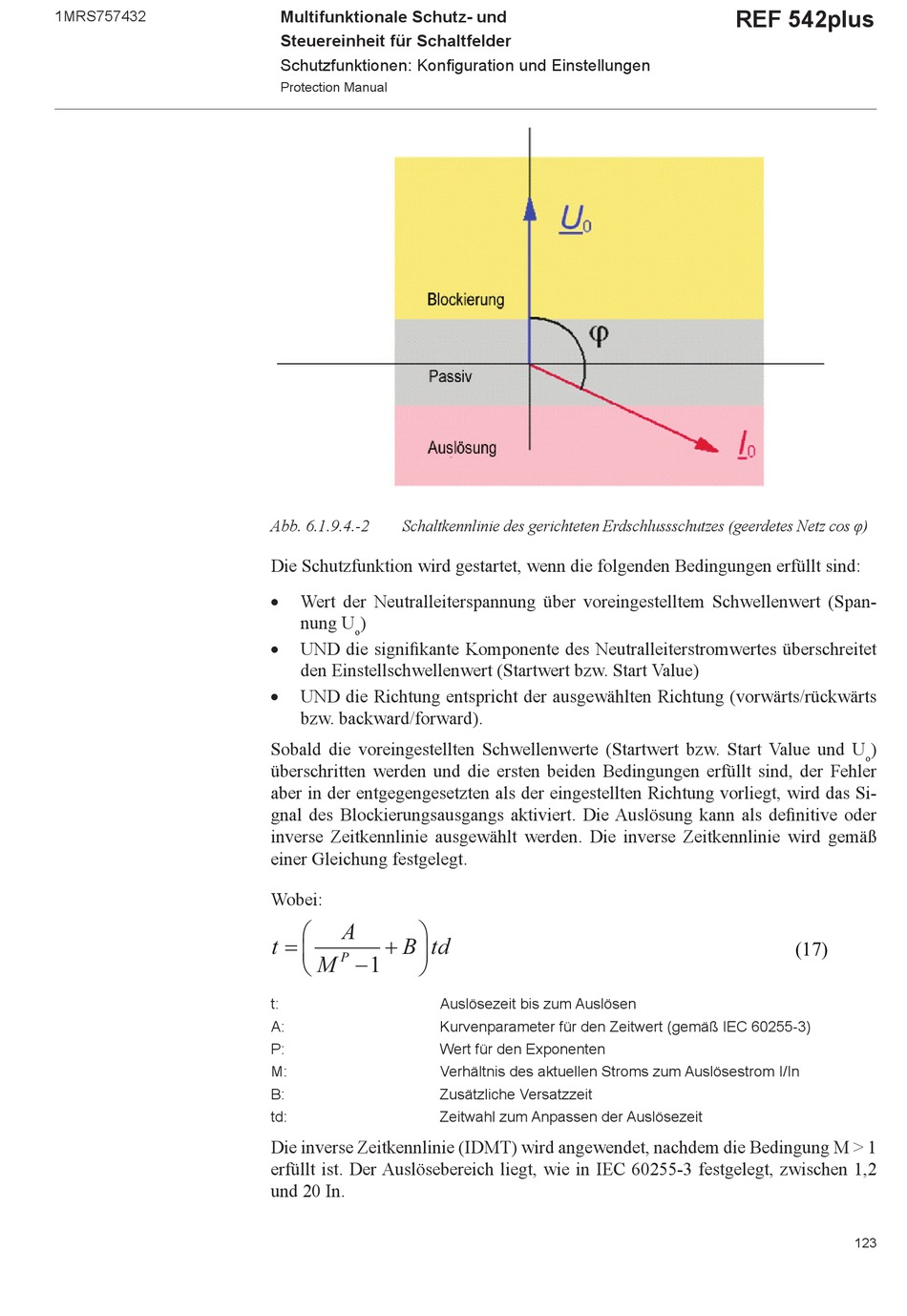

Abb. 6.1.9.4.-2 Schaltkennlinie des gerichteten Erdschlussschutzes (geerdetes Netz cos φ)
Die Schutzfunktion wird gestartet, wenn die folgenden Bedingungen erfüllt sind:

Wert der Neutralleiterspannung über voreingestelltem Schwellenwert (Span-
nung U )
o

UND die signifi kante Komponente des Neutralleiterstromwertes überschreitet
den Einstellschwellenwert (Startwert bzw. Start Value)

UND die Richtung entspricht der ausgewählten Richtung (vorwärts/rückwärts
bzw. backward/forward).
Sobald die voreingestellten Schwellenwerte (Startwert bzw. Start Value und U
überschritten werden und die ersten beiden Bedingungen erfüllt sind, der Fehler
aber in der entgegengesetzten als der eingestellten Richtung vorliegt, wird das Si-
gnal des Blockierungsausgangs aktiviert. Die Auslösung kann als defi nitive oder
inverse Zeitkennlinie ausgewählt werden. Die inverse Zeitkennlinie wird gemäß
einer Gleichung festgelegt.
Wobei:
⎛ ⎞
A
= +
t ⎜ B td ⎟
−
⎝ P ⎠
M 1
t: Auslösezeit bis zum Auslösen
A: Kurvenparameter für den Zeitwert (gemäß IEC 60255-3)
P: Wert für den Exponenten
M: Verhältnis des aktuellen Stroms zum Auslösestrom I/In
B: Zusätzliche Versatzzeit
td: Zeitwahl zum Anpassen der Auslösezeit
Die inverse Zeitkennlinie (IDMT) wird angewendet, nachdem die Bedingung M > 1
erfüllt ist. Der Auslösebereich liegt, wie in IEC 60255-3 festgelegt, zwischen 1,2
und 20 In.
REF 542plus
)
o
(17)
123
