In Abb. 6.1.1.4.-3 wird innerhalb von 60 ms ein Einschaltstrom erkannt; es wird
kein Ende der Einschaltstrombedingung erkannt und die Blockierungszeit für die
Schutzfunktion läuft ab. Der Stromwert liegt über dem Schwellenwert I>>, sodass
die Schutzfunktion die Zeitabstimmung startet und nach Ablauf eines bestimmten
Zeitfensters auslöst.
Inrush-
blockierung

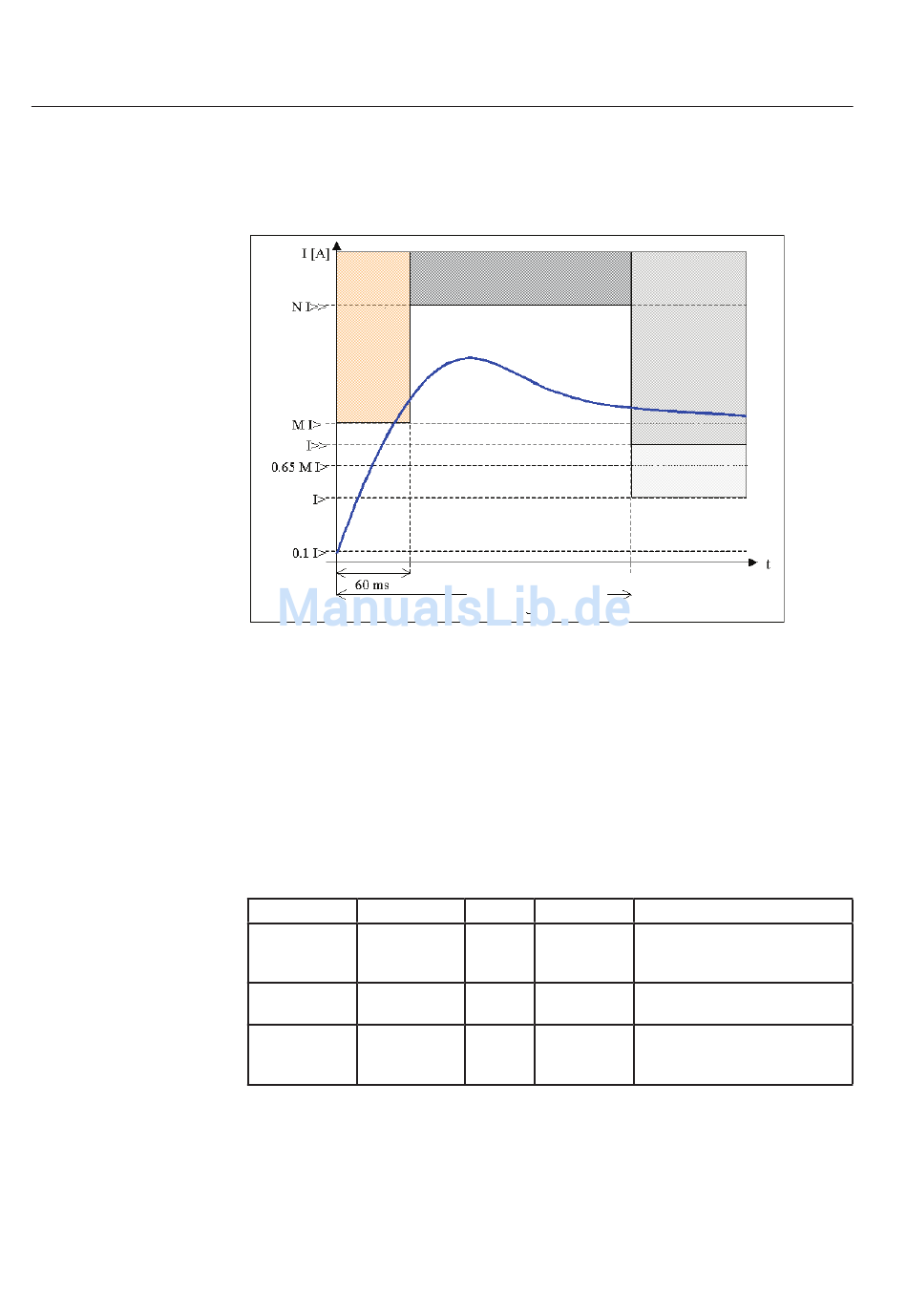

Abb. 6.1.1.4.-3 Strom-Zeit-Kennlinie, wenn keine Einschaltstrombedingung erkannt
wird

Einstellgruppen

Für die Schutzfunktion zur Blockierung des Einschaltstroms können zwei Parame-
tersätze konfi guriert werden.

Parameter und Ereignisse

Tabelle 6.1.1.6.-1 Einstellwerte
Parameter Werte
N 2.0 ... 8.0
M 3.0 ... 4.0
Zeit (Time) 200 ... 100000
Inrushauslösung Hoch eingestellte
Überstromauslösung
Niedrig eingestellte
Überstromauslösung
Blockierungszeit läuft ab
Einheit Standard
2.0
3.0
ms 250
1MRS757432
Erklärung
Schwellenwertfaktor I>>
für Fehlererkennung und
Auslösung
Schwellenwertfaktor I> für die
Einschaltstromerkennung
Zeit für die Blockierung des
Überstromschutzes nach der
Einschaltstromerkennung
