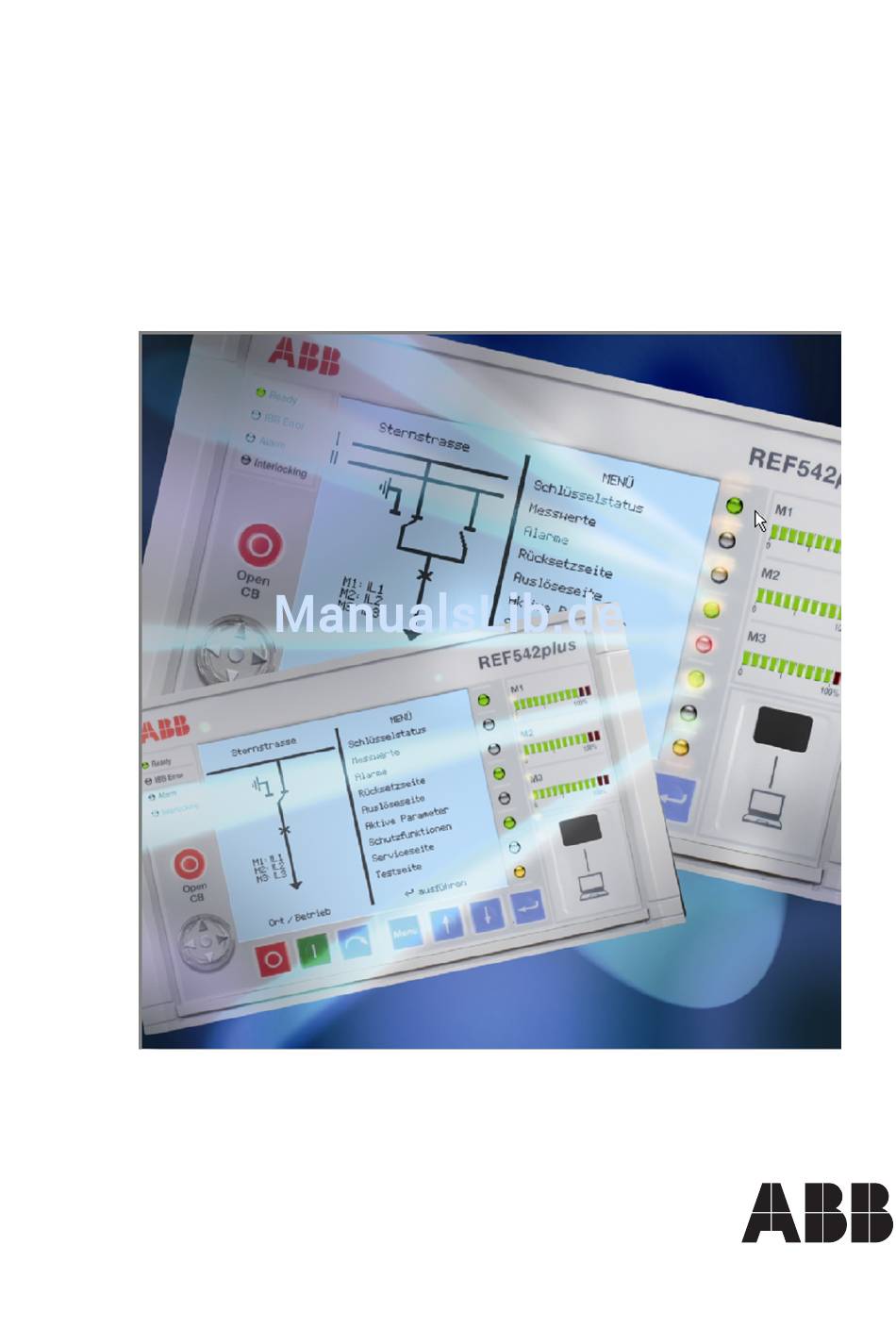

Seite 1 REF 542plus Handbuch für das Konﬁ gurationsprogramm...
Seite 3: Inhaltsverzeichnis
Installation einer neuen Programmversion des REF 542plus Kon gurationsprogramms ..15 3.2.3. Neustart nach einer Installation ......16 3.3. Entfernen des REF 542plus-Kon gurationsprogramms ...16 3.4. Start des REF 542plus-Kon gurationsprogramms ..16 3.5. Bedienung des REF 542plus-Kon gurationsprogramms 17 3.5.1. Kon gurationssoftware ........18 3.5.2.
Seite 4 3.5.10.4. Insert (Hinzufügen) ......63 3.5.10.5. Utilities (Dienstprogramme) ....63 3.5.10.6. Optionen ...........65 3.5.10.7. Help (Hilfe) ........66 3.5.11. Beschreibung der Statusleiste ......66 Einrichtung des REF 542plus ........67 4.1. Binäre Ein- und Ausgänge verbinden ......67 4.2. Allgemeine Einstellungen ..........68 4.2.1. Serieller Port .............68 4.2.2.
Seite 5 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm 4.3.1.2. Alarm-LED ........109 4.3.1.3. Alarm/Rückstellung ......110 4.3.1.4. LR-Schlüssel ......... 111 4.3.1.5. Notschaltﬂ ächen ......112 4.3.1.6. HMI-Befehl ........113 4.3.1.7. Aktivieren/Deaktivieren ....114 4.3.2. Binäre IO (Schaltobjekte) .......115 4.3.2.1. Schaltobjekt 0-1 ......121 4.3.2.2.
Seite 6 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm 4.3.5.8. Flankenverzögerung fallend/steigend ......189 4.3.5.9. Zähler ..........191 4.3.5.10. Impulsgeber ........193 4.3.5.11. Digitales Speicherobjekt ....195 4.3.6. Analoge Objekte ..........196 4.3.6.1. Analoger Schwellenwert ....196 4.3.6.2. Messwertüberwachung NPS und PPS .........199 4.3.6.3.
Seite 7: Urheberrechte
Urheberrechte Alle Angaben in diesen Dokument können ohne Ankündigung geändert werden und sind nicht als Verbindlichkeit von ABB Oy auszulegen. ABB Oy übernimmt keiner- lei Verantwortung für etwaige in diesen Unterlagen enthaltene Fehler. ABB Oy haftet unter keinerlei Umständen für direkte, indirekte, bestimmte, zufälli- ge oder Folgeschäden jedweder Art infolge der Benutzung dieser Unterlagen, noch...
Seite 9: Einleitung
Handbuch für das Konﬁ gurationsprogramm Einleitung 1.1. Dieses Handbuch In diesem Handbuch wird die Verwendung des Konﬁ gurationsprogramms für das REF 542plus beschrieben. 1.2. Verwendete Symbole In diesen Unterlagen werden folgende Symbole zur Kennzeichnung von sicher- heitsrelevanten oder anderen bedeutenden Informationen benutzt: Das Elektrowarnsymbol weist auf eine Gefahr hin, die zu elektrischen Schlägen führen könnte.
Seite 10: Produktunterlagen
Lifecycle Service Tool 1MRS756725 1.5. Dokumentrevisionen IED-Revision Version Datum Frühere Versionen Nummer Erste Version, Übersetzung aus dem Englischen Doku- 15.6.2011 ment „REF 542plus, Con gu- ration Tool Manual“, 1MRS755871, Version E Anwendbarkeit Dieses Handbuch gilt für das REF 542plus-Release 3.0, Software-Version V4F08x.
Seite 11: Sicherheitsinformation
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Sicherheitsinformation An den Anschlüssen können gefährliche Spannungen auftreten, auch wenn die Hilfsspannung abgeschaltet ist. Nichtbeachtung kann zu Tod, Verletzung oder erheblichem Sachscha- den führen. Die elektrische Installation darf nur von einem fachkundigen Elektri- ker ausgeführt werden.
Seite 13: Installation Des Ref 542Plus-Kon
 Maus 3.2. Installation des REF 542plus-Konﬁ gurationsprogramms Es bestehen zwei verschiedene Versionen des REF 542plus-Konﬁ gu- rationsprogramms. Das REF 542plus-Konﬁ gurationsprogramm kann ausschließlich von Unternehmen mit Schaltanlagen von ABB verwen- det werden. Die Verwendung der Konﬁ gurationssoftware unterliegt keinerlei Einschränkungen. Das REF 542plus-Konﬁ gurationspro- gramm ermöglicht die Integration von Schutzfunktionsblöcken.
Seite 14 A051663 Abb. 3.2.1.-1 Auswahl des Einrichtungstyps (Setup Type) Bei einer vollständigen Installation werden automatisch die folgenden Komponen- ten installiert:  Das REF 542plus-Konﬁ gurationsprogramm (obligatorisch) mit:  ausführbaren und Sprachbibliotheken  lateinischen und kyrillischen Schriftarten für das HMI  Englisch und Russisch ...
Seite 15: Installation Einer Neuen Programmversion Des Ref 542Plus Kon Gurationsprogramms
Auswählen von Funktionen im Fenster Benutzerdeﬁ nierte Einrichtung bzw. Aufhebung der Auswahl Eine vollständige Einrichtung wird empfohlen. 3.2.2. Installation einer neuen Programmversion des REF 542plus Konﬁ gurationsprogramms Ältere Konﬁ gurationsprogramme werden durch eine neue Installation nicht über- schrieben. Alle älteren Konﬁ gurationsprogramme, die nicht mehr verwendet wer-...
Seite 16: Neustart Nach Einer Installation
4. Befolgen Sie die Anweisungen. 3.4. Start des REF 542plus-Konﬁ gurationsprogramms Nach Abschluss der Installation wie in Abschnitt 3.2 Installation des REF 542plus- Konﬁ gurationsprogramms beschrieben, wird das REF 542plus-Konﬁ gurationspro- gramm wie folgt gestartet: Die Programmgruppen sind über die Schaltﬂ äche Start erreichbar. Standardmäßig ist die Gruppe mit der REF 542plus-Konﬁ...
Seite 17: Bedienung Des Ref 542Plus-Kon Gurationsprogramms
Die Statusleiste der Hauptansicht wird in Abschnitt 3.5.11. Beschreibung der Statusleiste beschrieben. Achten Sie auf die Version im Hauptfenster des REF 542plus-Konﬁ gu- rationsprogramms oder im Dialogfenster Über das Konﬁ gurationspro- gramm (das Sie über den Menüpunkt Hilfe aufrufen können). Stellen Sie sicher, dass es sich um die aktuellste Version handelt, die mit der Firmware-Version des zu konﬁ...
Seite 18: Erste Schritte Beim Erstellen Oder Bearbeiten Einer Anwendung
3.5.2. Erste Schritte beim Erstellen oder Bearbeiten einer Anwendung In den folgenden Abschnitten werden nicht alle Funktionen des REF 542plus-Kon- ﬁ gurationsprogramms beschrieben. Die Menüpunkte des REF 542plus-Konﬁ gura- tionsprogramms werden in Abschnitt 3.5.9. Beschreibung der Hauptmenüpunkte beschrieben.
Seite 19 ASCII-Datei beschrieben nikationsmenü angelegten Datei. Konﬁ gurationsdatei für das Störschreiber- Beim Exportieren *.cfg modul. des Störschriebs. Störschriebdatei mit den aufgezeichneten Beim Exportieren *.dat Daten. des Störschriebs. Nur Dateien mit der Endung *.ref können direkt im REF 542plus-Konﬁ gurations- programm geöffnet werden.
Seite 20: Auswahl Der Sprachversion
3.5.5. Einstellung der Verbindung zwischen PC und REF 542plus Um die Anwendung vom PC auf das REF 542plus zu übertragen bzw. eine Anwen- dung oder andere Daten vom REF 542plus hochzuladen, muss zunächst eine Ver- bindung hergestellt werden. Um den Verbindungsport ordnungsgemäß einzurichten, öffnen Sie das Dialogfenster unter Main Menu >...
Seite 21: Erstellung Eines Funktionsdiagramms (Fupla)
Communication (Hauptmenü > Kommunikation) konﬁ guriert werden. In diesem Untermenü haben Sie die Möglichkeit, die Eigenschaften für die Kommunikation über die Ethernet-Schnittstelle auf der Festplatte des REF 542plus festzulegen. Die Kommunikationseigenschaften werden mithilfe des TCP/IP deﬁ niert, beispiels- weise können MODBUS TCP/IP, WEBSERVER oder GSM/SMS entsprechend festgelegt werden.
Seite 22: Funktionsblöcke Hinzufügen Und Verschieben
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm 3.5.7.1. Funktionsblöcke hinzufügen und verschieben Im Arbeitsmodus können Funktionsblöcke hinzugefügt und verschoben werden. Funktionsblock hinzufügen Wählen Sie Drawing Menu > Insert (Schaltplanmenü > Einfügen) aus. Ein Unter- menü...
Seite 23: Ermittlung Der Zykluszeit
Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Ermittlung der Zykluszeit Sobald eine neue Anwendung erstellt und in das REF 542plus geladen wurde, muss deren Zykluszeit überprüft werden. Die Zykluszeit wird im HMI-Menü Service/Statistiken angezeigt. Die Zykluszeit der Anwendung muss weniger als 30 ms betragen, um eine ordnungsgemäße Funktion des REF 542plus sicherzustellen.
Seite 24: Kon Gurationsdialoge Aufrufen
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Wenn Sie einen Verbindungspunkt von einem Funktionsblockan- schluss zu einem anderen verschieben möchten, stellen Sie sicher, dass die Verbindung ordnungsgemäß am Funktionsblock positioniert wird. Verschobene Verbindungen prüfen Es gibt zwei Möglichkeiten, um Verbindungen zu prüfen:...
Seite 25: Nächste Freie Verbindungsnummer Auswählen
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Netznummer Geben Sie in das Textfeld Net number (Netznummer) die Nummer der Drahtver- bindung ein. Die aktuell zugeteilte Verbindungsnummer (1 oder 2) wird angezeigt. Die Zahlen 1 und 2 werden nur dann angezeigt, wenn die Verbindung mit einem Anschlusspunkt frei im FUPLA endet.
Seite 26: Objekte Im Funktionsdiagramm Löschen
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Klicken Sie auf OK, um alle Einstellungen in der Konﬁ gurationssoftware zu spei- chern. Das Dialogfenster wird geschlossen. Abbrechen Wenn Sie auf die Schaltﬂ äche Cancel (Abbrechen) klicken, werden die Einstel- lungen nicht in der Konﬁ...
Seite 27: Funktionsdiagramm Prüfen
Schritt ausführen, sofern die folgenden Bedingungen erfüllt sind: Die Kommunikation zwischen dem REF 542plus-HMI und dem REF 542plus- Konﬁ gurationsprogramm wurde hergestellt und funktioniert einwandfrei. Um die Verbindung zu prüfen, prüfen Sie die Version des REF 542plus (siehe Abschnitt 3.5.9.2. Verbinden).
Seite 28: Probleme Und Lösungen
Software verwendet. COM-Einstellungen im REF 542plus-Konﬁ gurati- onsprogramm erneut vornehmen. 2. Das REF 542plus stellt nicht alle Versionsinformationen bereit. Wenn die obli- gatorischen Informationen nicht bereitgestellt werden, ist der Download-Befehl nicht zulässig. Die REF 542plus-Version V4E02x sollte folgende Informatio- nen bereitstellen: ...
Seite 29: Beschreibung Der Hauptmenüpunkte
(zur Verwendung in HMI V4)) herunter. Die Anwendung von HMI V4 wird ab Version V4E04x nicht mehr empfohlen. Die Konﬁ guration des REF 542plus kann jederzeit vom Gerät ausgelesen werden. Das REF 542plus-Konﬁ gurationsprogramm kann diesen Schritt ausführen, sofern die folgenden Bedingungen erfüllt sind: Die Kommunikation zwischen dem REF 542plus-HMI und dem REF 542plus- Konﬁ...
Seite 30: Save As (Speichern Unter) F7
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Das Dialogfenster zum Öffnen der Datei wird auch angezeigt, wenn die Taste F2 auf der Tastatur des PC gedrückt wird. Nach dem Öffnen des Projekts wird eine Schaltplanprüfung durchgeführt. Sämtli- che Fehlermeldungen müssen zunächst quittiert werden, bevor das Projekt bearbei-...
Seite 31: Print Setup (Drucker Einrichten)
MRU (Most Recently Used Files) Die vier zuletzt verwendeten Konﬁ gurationsdateien. Exit Application (Anwendung beenden) Die Sitzung der Konﬁ gurationssoftware wird beendet. 3.5.9.2. Connect (Verbinden) Damit Sie dieses Menü verwenden können, muss das REF 542plus mit einem PC verbunden sein.
Seite 32: Serieller Port
> TCP/IP properties (MAINBOARD > TCP/IP-Eigenschaften) nach- gelesen werden. Send Conﬁ guration (Konﬁ guration senden) Sendet die Daten von der geöffneten Anwendung auf dem PC an das REF 542plus bzw. lädt sie darauf herunter. Load Conﬁ guration (Konﬁ guration laden) Lädt die aktuell im REF 542plus vorhandene Anwendung auf den PC bzw.
Seite 33: Input Status (Eingangsstatus)
Input Status (Eingangsstatus) Lädt den aktuellen Status der binären Eingänge der ersten beiden Ein-/Ausgangs- platinen des REF 542plus bzw. lädt diesen herunter, sobald die Schaltﬂ äche Neue Daten im Dialogfenster angeklickt wird. Die Daten werden mit dem aktuellen Da- tum und der aktuellen Zeit des PC-Systems versehen und können gespeichert und ausgedruckt werden.
Seite 34 Site address data (Standortinformationen) Connect > Version (Verbinden > Version) Liest die aktuellen Versionen von Microcontroller (MC) des REF 542plus und Kon- ﬁ gurationssoftware. Die gelesenen Informationen werden in einem Dialogfenster angezeigt. Wenn keine Verbindung zum REF 542plus hergestellt werden kann, wird eine Fehlermeldung angezeigt.
Seite 35 Version, Zeichensatzversion, Zeichensatzbeschreibung und Codeseite (sowie eine Codeseite mit der Zeichensatzfamilie, die einen reservierten Parameter darstellt). Der im REF 542plus gespeicherte Zeichensatz muss mit der herunter- geladenen STC-Datei der Konﬁ guration übereinstimmen. Wenn sich beispiels- weise das Konﬁ gurationsprogramm des REF 542plus in der englischen STC- Datei beﬁ...
Seite 36: View (Ansicht)
View (Ansicht) Toolbar (Hilfsprogrammbalken) Öffnet den Hilfsprogrammbalken im oberen Bereich des REF 542plus- Konﬁ gurationsprogramms. Status Bar (Statusleiste) Zeigt im unteren Bereich des REF 542plus-Konﬁ gurationsprogramms die Status- leiste an. Transfer Bar (Übertragungsleiste) Öffnet die Übertragungsleiste unterhalb des Hilfsprogrammbalkens. 3.5.9.4.
Seite 37 VER und die Verbindung zu GSM verwendet werden. Außerdem besteht zur zeit- lichen Synchronisierung des Mainboards eine Verbindung über den Ethernet-Port zum SNTP (Simple Network Time Protocol). Das optionale Kommunikationsmodul ist für die folgenden Protokolle vorgesehen:   ABB LON per LAG 1.4  IEC 60870-5-103  MODBUS RTU ...
Seite 38 Klicken Sie auf Apply (Anwenden), um alle Änderungen zu bestätigen und das Dialogfenster nicht zu schließen. MAINBOARD > ETHERNET-PORT Sofern eine Verbindung zum REF 542plus hergestellt wurde, kann die MAC-Adres- se bezogen werden. Ohne die MAC-Adresse ist keine Kommunikation möglich.
Seite 39 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Die Parameter für die IP-Adresse des REF 542plus, die Subnetzmaske und das Stan- dard-Gateway sind für die TCP/IP-Kommunikation von wesentlicher Bedeutung. MAINBOARD > MODBUS-TCP Im Abschnitt MODBUS-TCP müssen zwei Konﬁ gurationseinstellungen für die Client-IPs vorgenommen werden: ...
Seite 40: Zugriffssteuerung Aktiviert
Sie können nun aber jede beliebige IP hinzufügen (die nicht mehr in der Liste der autorisierten IPs enthalten ist). Im Beispiel unten (siehe Abb. 3.5.9.4.- 4) stellt die IP 10.10.10.175 einen bevorzugten Client mit 1 Verbindung dar, und die...
Seite 41 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm MAINBOARD > SNTP Das folgende Dialogfenster zeigt die SNTP-Eigenschaften (SNTP = Simple Net- work Time Protocol). A080218 Abb. 3.5.9.4.-5 SNTP properties (SNTP-Eigenschaften)
Seite 42 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm MAINBOARD > SNTP > Read Info Status (Infostatus lesen) Das folgende Dialogfenster zeigt den SNTP-Infostatus an. Hier können einmalig oder alle zwei Sekunden Informationen zu Konﬁ gurationswerten und Status von SNTP-Client und den 4 SNTP-Servern abgerufen werden.
Seite 43 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm MAINBOARD > SPA TCP Das folgende Dialogfenster zeigt die SPA-TCP-Eigenschaften an. Sie müssen die Zugriffssteuerung entweder aktivieren oder deaktivieren. Nur mit aktivierter Zu- griffssteuerung können ein oder mehr Clients als autorisierte IPs eingeben werden.
Seite 44 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm MAINBOARD > WEBSERVER Das folgende Dialogfenster zeigt die Benutzerkonﬁ guration für die Kommunikation des eingebetteten WEB-Servers an. A060420 Abb. 3.5.9.4.-8 Dialogfenster für die Benutzerkonﬁ guration des WEB-SERVER Das folgende Dialogfenster zeigt die Benutzerverwaltung für neue oder bereits be-...
Seite 45 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm A060421 Abb. 3.5.9.4.-9 Dialogfenster für die Verwaltung der Benutzer des WEB-SERVER...
Seite 46 Das REF 542plus kann über ein GSM-Modem selbstständig als SMS-Gateway fun- gieren oder über das TCP/IP auf ein anderes verbundenes Gerät verweisen. Norma- lerweise verfügt nur ein REF 542plus in einem Schaltfeld über ein GSM-Modem und alle anderen Geräte verweisen auf dieses.
Seite 47 In diesem Bereich des Dialogfensters werden die Kommunikationseinstellungen für die Verwendung eines optionalen Moduls vorgenommen. COM BOARD > MODULTYP Verschiedene Modultypen können ausgewählt werden:   ABB LON per LAG 1.4  IEC 60870-5-103  MODBUS RTU (dasselbe Modul kann für SPA neu programmiert werden) ...
Seite 48 ﬁ guriert und mit vorübergehend ungültigen Werten verknüpft (0.0.0.0). Eine Kon- ﬁ guration von gültigen IP-Adressen ist erforderlich, da andernfalls keine Änderun- gen im Dialogfenster bestätigt werden können bzw. das REF 542plus nicht aus der *.rcm-Datei heruntergeladen werden kann. So konﬁ gurieren Sie die IP-Adressen: ...
Seite 49 Fehlermeldung für eine falsche IP-Adresse oder die einhergehende Subnetzmaske Sind die Ethernet-Parameter ungültig, können die im Dialogfenster vorgenomme- nen Änderungen nicht bestätigt werden und das REF 542plus kann nicht aus der *.rcm-Datei heruntergeladen werden. In dem Fall wird eine Fehlermeldung ange- zeigt (siehe Abb. 3.5.9.4.-15).
Seite 50 Klicken Sie auf OK, um die Eingabedaten zu bestätigen und das Dialogfenster zu schließen. Klicken Sie auf Cancel (Abbrechen), um die Änderungen zu verwerfen. Sobald die Konﬁ guration abgeschlossen ist, kann der Download auf das REF 542plus gestartet werden. Ist allerdings die GPS-Uhr mit IRIG-B mit dem REF 542plus verbun- den, wird diese Zeit unabhängig davon, ob das Markierkästchen akti-...
Seite 51: Terminals (Anschlüsse)
Terminals > Analog Inputs (Anschlüsse > Analoge Eingänge) Öffnet ein Konﬁ gurationsdialogfenster, in dem Einstellungen für eine Anpassung der analogen Eingänge des REF 542plus an die verwendeten Sensoren oder Trans- formatoren vorgenommen werden. Diese Informationen sind für das Starten und Auslösen von Schutzfunktionen wichtig.
Seite 52 20-mA-Eingänge) Öffnet ein Konﬁ gurationsdialogfenster, in dem Einstellungen für eine Anpassung der analogen 20-mA-Eingänge des REF 542plus an die verwendeten Sensoren vor- genommen werden. Mit diesen Eingängen können mehrere Dichtesensoren des Typs SF6 aber auch Allzwecksensoren mit 4- bis 20-mA-Schnittstelle verbunden werden.
Seite 53 über diesen Untermenüpunkt. HMI > Char Maps (Zeichensätze) Sie können die Bitmap-Schriftarten für die Zeichensätze sowohl auf dem PC als auch auf dem REF 542plus verwalten. Siehe hierzu Abschnitt 4.2.10 Zeichensätze (zur Verwendung in HMI V4). HMI > Key Code (Schlüsselcode) Das Menü...
Seite 54: Utilities (Dienstprogramme)
überwacht werden, um durch das Abspeichern der konﬁ gurierten Messungen im Fall einer LS-Auslösung eine Fehleranalyse zu vereinfachen. Die Funktion wird im Menü Konﬁ gurieren auf der Hauptseite des REF 542plus-Konﬁ gurationsprogramms geöffnet. Weitere Informationen entnehmen Sie bitte dem entsprechenden Abschnitt im REF542-Produkthandbuch mit der Dokumentennummer 1MRS755860.
Seite 55: Optionen
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Generate SPA Addresses File (SPA-Adressdatei erstellen) Erstellt eine Datei mit den SPA-Adressen aller konﬁ gurierten Blöcke für die Anwendung. Protection Functions (Schutzfunktionen) Listet alle konﬁ gurierten Schutzfunktionen auf. Das Konﬁ gurationsdialogfenster für den Einstellparameter wird durch einen Doppelklick auf die gewünschte Funk-...
Seite 56 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm A080228 Abb. 3.5.9.6.-1 Benutzerdeﬁ nierte Anpassung des Speicherorts einer SPA-RCA-Datei A080230 Abb. 3.5.9.6.-2 Benutzerdeﬁ nierte Anpassung des Speicherorts einer COM-RCE-Datei In diesen Dialogfenstern kann der Ordner ausgewählt werden, der die RCE-Datei mit den Standardereignissen enthält.
Seite 57 A080234 Abb. 3.5.9.6.-4 Benutzerdeﬁ nierte Anpassung der entfernten Server zur Lebenszyklus- Überwachung In diesen Dialogfenstern kann ein entfernter Testserver für einen Lebenszyklus-Ser- vice von ABB konﬁ guriert werden, um das Versenden von Dummy-Daten an eine ofﬁ zielle Produktionsdatenbank zu vermeiden.
Seite 58: Help (Hilfe)
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm A100554 Abb. 3.5.9.6.-5 Benutzerdeﬁ nierte Anpassung des Protokolls In diesem Dialogfenster kann das Protokollsystem aktiviert werden, um während des täglichen Gebrauchs des Konﬁ gurationsprogramms Aktionen in eine Protokoll- datei zu schreiben.
Seite 59: Beschreibung Der Schaltplanmenüpunkte
Reihenfolgen EIN/AUS FUPLA Monitor (FUPLA-Überwachung) About (Über das Konﬁ gurationsprogramm) Öffnet ein Informationsfenster mit Informationen zum Urheberrecht (Copyright) und der Version des REF 542plus-Konﬁ gurationsprogramms. 3.5.10. Beschreibung der Schaltplanmenüpunkte Die Menüpunkte der Konﬁ gurationssoftware sind in Haupt- und Schaltplanmenü unterteilt. In den folgenden Abschnitten werden die Schaltplanmenüpunkte näher beschrieben.
Seite 60: Exit Edit (Bearbeitung Beenden)
Paste Page (Seite einfügen) Enthält die Windows-Zwischenablage eine Schaltplanseite, wird diese in die ange- zeigte Seite kopiert. Das REF 542plus-Konﬁ gurationsprogramm prüft das eingefüg- te Objekt. Hat ein Objekt bereits die maximal Anzahl Installationen erreicht, wird es nicht in die Seite kopiert.
Seite 61: Search Wire (Verbindung Suchen)
Durch Klicken auf die Schaltﬂ äche Abbrechen wird das Dialogfenster geschlossen und Sie werden zurück zum Schaltplanmenü geleitet. 3.5.10.3. View (Ansicht) Toolbar (Hilfsprogrammbalken) Öffnet den Hilfsprogrammbalken im oberen Bereich des REF 542plus- Konﬁ gurationsprogramms. Status Bar (Statusleiste) Zeigt im unteren Bereich des REF 542plus-Konﬁ gurationsprogramms die Status- leiste an.
Seite 62: Previous Page (Vorherige Seite) Pgup
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Sequences (Reihenfolgen) F10 Das Menü Reihenfolgen blendet alle Kennsätze auf den Funktionsblöcken und Ver- bindungen ein oder aus. Das Ein- und Ausblenden ist auch über die Funktionstaste F10 auf der Tastatur des PC möglich.
Seite 63: Insert (Hinzufügen)
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Reset (Zurücksetzen) Entfernt die Markierungen auf den gesuchten Objekten und setzt die Größe auf den Standardfaktor 100 % zurück. Außerdem wird Seite 1 der Anwendung angezeigt.
Seite 64 A051768 Abb. 3.5.10.5.-1 Dialogfenster Schaltplanmenü > Dienstprogramme > DSP- Informationen Protection functions (Schutzfunktionen) Das in Abb. 3.5.10.5.-2 dargestellte Dialogfenster wird angezeigt. In dem Fenster werden die Schutzfunktionen in der Anwendung aufgeführt. A051676 Abb. 3.5.10.5.-2 Dialogfenster Schaltplanmenü > Dienstprogramme > Schutzfunktionen...
Seite 65: Optionen
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Durch Doppelklicken auf eine Schutzfunktion in der Liste wird im Editor der ent- sprechende Schutzfunktionsblock angezeigt und markiert. Durch Klicken auf die Schaltﬂ äche Close (Schließen) wird das Dialogfenster geschlossen.
Seite 66: Help (Hilfe)
In dem Fall wird dringend empfohlen, die Konﬁ guration mit den neuen STC-Dateien zu aktualisieren.  Zeichensatz und Codeseite: Repräsentiert den vom REF 542plus-Konﬁ gurati- onsprogramm verwendeten Zeichensatz, um die Unicode-Strings der Konﬁ gura- tion in ASCII-Zeichen zu übersetzen und umzuwandeln, die vom REF 542plus verwendet werden.
Seite 67 In dem Fall wird dringend empfohlen, die Konﬁ guration mit den neuen STC-Dateien zu aktualisieren.  Zeichensatz und Codeseite: Repräsentiert den vom REF 542plus-Konﬁ gurati- onsprogramm verwendeten Zeichensatz, um die Unicode-Strings der Konﬁ gura- tion in ASCII-Zeichen zu übersetzen und umzuwandeln, die vom REF 542plus verwendet werden.
Seite 68: Einrichtung Des Ref 542Plus
Normalerweise wurde eine Konﬁ guration oder Anwendung erstellt, um dem Zweck und dem Standort des REF 542plus gemäß den benutzerspeziﬁ schen Anforderungen zu entsprechen. Hierzu wurde die Konﬁ guration in das entsprechende REF 542plus geladen und dort abgespeichert. Die Konﬁ guration gibt an, welche Schutzfunktio- nen angewendet werden, wann welche Verriegelungen aktiviert werden und welche Anfangsvariablen für die analogen und binären Ausgänge des REF 542plus festge-...
Seite 69: Allgemeine Einstellungen
Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Um die Ein- und Ausgänge des REF 542plus zu aktivieren, die im Funktionsdia- gramm verwenden werden sollen, werden sie durch Funktionsblöcke – die Schalt- objekte – dargestellt. Dadurch können mehrere Eingänge und Ausgänge kombiniert werden.
Seite 70: Datenbits
9600, 19200 und 115200 Standard: 115200 (für Release 2.5) Datenbits Klicken Sie unter Datenbits auf die Datenbits des COM-Ports. Das REF 542plus V4D.02 arbeitet mit 8 Bit. Ältere Versionen arbeiten mit 7 Bit. Einstellbereich: 7, 8 Standard: Slave-Adresse Geben Sie die Slave-Adresse des REF 542plus in das Textfeld neben Slave-Adres- se ein.
Seite 71: Abbrechen
Adresse einer REF 542plus-Zentraleinheit geändert werden muss. Wenn beispielsweise die Adresse der zweiten REF 542plus-Zentralein- heit (in Abb. 4.2.1.-2) von 100 in 103 geändert werden muss, muss mit der Zentraleinheit kommuniziert werden, die derzeit die Adresse 100 hat, und anschließend die Hardware-Konﬁ guration auf 103 konﬁ gu- riert werden.
Seite 72: Tcp/Ip-Port
Um den TCP/IP-Port des PC zu konﬁ gurieren, der verwendet werden soll, um die Konﬁ gurationsdatei für die Anwendung zu übertragen, muss die entsprechen- de TCP/IP-Registerkarte bearbeitet werden. Außerdem kann die IP-Adresse des REF 542plus festgelegt werden, die an der TCP/IP-Kommunikation beteiligt ist. A100560 Abb. 4.2.2.-1 Eigenschaften des TCP/IP-Ports Der Abschnitt „Remote device“...
Seite 73  Subnetzmaske  Standard-Gateway Die REF 542plus-Einheit und der PC müssen an dasselbe Netzwerk angeschlossen sein. Um die IP-Parameter des PC-Ethernet-Adapters so anzupassen, dass er im selben Subnetz enthalten ist, oder um allgemein noch weitere TCP/IP-Parameter zu modi- ﬁ zieren, ist auf der Registerkarte für die TCP/IP-Einstellungen ein entsprechendes Dienstprogramm enthalten.
Seite 74 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm  Klicken Sie auf Change Settings (Einstellungen ändern), um das TCP/IP-Dia- logfenster zu öffnen und die neuen Einstellungen einzugeben. A100564 Abb. 4.2.2.-3 Änderung der TCP/IP-Einstellungen für den PC Wenn die neuen Parameter korrekt sind, wird die Schaltﬂ...
Seite 75 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm A100566 Abb. 4.2.2.-4 Änderung der TCP/IP-Einstellungen und -Eigenschaften über das Bedienfeld Nachdem „Internetprotokoll (TCP/IP)“ ausgewählt wurde, wird ein Fenster an- gezeigt, in dem die TCP/IP-Parameter geändert werden können.
Seite 76: Globale Einstellungen
Im Fenster Internetprotokoll ist der Ethernetanschluss des PC so konﬁ guriert, dass er mit der Adresse 192.168.2.234 und mit dem Subnetz 255.255.255.0 kommuniziert. Der Subnetzwert muss mit dem in der REF 542plus-Einheit fest- gelegten Subnetzwert übereinstimmen. Jedoch dürfen nur die ersten drei Zei- chen der IP-Adresse mit denen der REF 542plus-Einheit übereinstimmen.
Seite 77: Konfiguration
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Konﬁ guration A080236 Abb. 4.2.3.-1 Konﬁ gurationsdialogfenster für die globalen Einstellungen des REF 542plus Um das richtige Kommunikationsverhalten unter Verwendung des Ethernet-Moduls und des Kommunikationsprotokolls IEC 61850 sicherzustellen, markieren Sie das Markierkästchen No events (Keine Ereignisse) wenn Funktion blockiert.
Seite 78: Parametersatz Für Den Aktiven Schutz
Geben Sie in das Dialogfenster Active protection set (Parametersatz für den akti- ven Schutz) einen Wertesatz für den Schutzparameter ein, der beim Hochfahren des REF 542plus aktiv sein soll. Der aktive Parametersatz kann später über die lokale Steuerung in der Bedieneransicht des REF 542plus geändert werden.
Seite 79: Coil Supervision (Spulenüberwachung)
(Spulenüberwachung) für zwei Auslösestromkreise ermöglichten, wobei jeder Auslösestromkreis für maximal zwei oder drei binäre Ein- und Ausgangsmo- dule zuständig war. Seit Release 2.0 des REF 542plus ist Version V2 für Ein-/Aus- gangsmodule allerdings nicht verfügbar. Beachten Sie, dass die Nachfolgeversion, Version V3 für binäre I/O-Module, nur eine Spulenüberwachung für jedes Modul...
Seite 80: Doubleswitching (Doppelschaltung)
Aktiviert oder deaktiviert die Auslösestromkreisüberwachung für Ausgang 2 auf der dritten Eingangs- und Ausgangsplatine. Error supervision (Fehlerüberwachung) Wird in der aktuellen Version des REF 542plus nicht mehr verwendet. Doubleswitching (Doppelschaltung) Eine Doppelschaltung bietet die Möglichkeit der Aktivierung einer doppelten Schaltung. Nach der Auswahl eines Schaltobjekts auf dem LCD-Bildschirm der HMI-Steuerungseinheit des REF 542plus steht die Option zum Versenden von zwei Schaltbefehlen an dieses Schaltobjekt zur Verfügung.
Seite 81: Hardware
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Siehe hierzu ebenfalls die Schaltﬂ ächen Systemereignisse 2 und Systemereignis- se 3 sowie die Markierkästchenereignisse. Ereignisse können auch in den Konﬁ gu- rationsdialogfenstern einiger Funktionsblöcke aktiviert werden; sie basieren dann auf diesen Dialogfenstern.
Seite 82 Number: angezeigt. Wählen Sie den Relaistyp aus, der auf den aktiven binären Eingangs- und Aus- gangsplatinen verwendet werden soll. Entweder mechanische (herkömmliche) oder statische (Transistor) Relais. In einem REF 542plus können nicht unterschiedliche I/O-Platinen (mechanische und statische Relais) verwendet werden.
Seite 83 Parameter Klicken Sie auf die Schaltﬂ äche Parameter. Je nach Protokollauswahl wird ein Dialogfenster angezeigt. Ist SPA ausgewählt, ist die Slave-Adresse des REF 542plus und die Netzwerktopologie erforderlich. Ist Modbus ausgewählt, können die er- ste und zweite Port-Adresse festgelegt werden. Ist IEC 60870-5-103 ausgewählt, können die Adresse der Einheit, die Übertragungsrate und der ASDU-Typ geändert...
Seite 84: Zentraleinheit
Die Registerkarte Inputs (Eingänge) zeigt eine vollständige Übersicht über die ana- logen Eingangseinstellungen: Sensoren, Nennwerte, berechnete Werte. Das Feld Analog Input Board (Analoge Eingangsplatine) zeigt die ID der in das REF 542plus installierten Platine an. Wenn Sie die Platine im Dialogfenster unten...
Seite 85 VS – Spannungssensor  CT 0.2 – Stromwandler mit festgelegtem Eingangsnennwert von 0,2 A Die Deﬁ nition der analogen REF 542plus-Platine ist in Boards\REF542plusAI.xml enthalten. Alle Sensoren können jederzeit manuell konﬁ guriert werden, indem auf der entspre- chenden Zeile in der Tabelle ein Doppelklick ausgeführt oder auf der Tastatur die LEERTASTE gedrückt wird.
Seite 86: Analoge 20-Ma-Eingänge
Die Einstellungen sind insbesondere für eine sichere und ordnungsgemäße Funktion der Einheit wichtig. Das analoge 20-mA-Eingangsmodul des REF 542plus ist ausschließlich für passive Sensoren bestimmt. Die passiven Sensoren werden direkt vom Modul bereitgestellt. Die Ausgangsversorgungsspannung beträgt etwa 15 V Direktspannung. Die Stan- dardschnittstelle der Sensoren sollte 2-polig sein und vom Messkreis gespeist wer- den.
Seite 87: Sensortyp
Parameter festgelegte Einheit. Die unter den Datenwerden angezeigte Auﬂ ösung ist die vom Gerät verwendete Auﬂ ösung zum Skalieren der Parameter auf 16-Bit-Werte. Die Auﬂ ösung wird automatisch vom REF 542plus- Konﬁ gurationsprogramm berechnet und auf den Näherungswert der Datenwerte...
Seite 88: Durchschnittliche Zeit
Entprellung durchgeführt werden. Die Filterzeit wird in Minuten angegeben. 4.2.7. Analoge 20-mA-Ausgänge Das Dialogfenster Analoge Ausgänge des REF 542plus wird unter Main Menu > Conﬁ gure > Terminals > Analog Outputs (Hauptmenü > Konﬁ gurieren > An- schlüsse > Analoge Ausgänge) angezeigt. In diesem Fenster werden die analogen Ausgangsplatinen des REF 542plus konﬁ...
Seite 89 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm 0 mA = und 4 mA = In den Textfeldern 0 mA = und 4 mA = können Sie festlegen, welches Vielfache des Nennwertes eines gemessenen oder berechneten Wertes dem Anfangswert der ana- logen Ausgangsplatine zugeordnet werden soll.
Seite 90 Liegt cos φ außerhalb des konﬁ gurierten Bereichs, beträgt der Ausgang 24 mA. Ist cos φ nicht verfügbar (I,U < 1 % des Nennwertes), beträgt der Ausgang 0 mA (4 mA). Siehe hierzu folgende Abb. 4.2.7.-2 und Abb. 4.2.7.-3. A051685 Abb. 4.2.7.-2 Konﬁ...
Seite 91: Übersichtsschaltbild
Im Folgenden werden die in obiger Abbildung beschrifteten Elemente beschrieben. Schaltplanfeld In diesem Bereich des LCD-Bildschirms der HMI-Steuerungseinheit des REF 542plus wird das Übersichtsschaltbild dargestellt. Das hier konﬁ gurierte Über- sichtsschaltbild wird stets zwischen der Messwertanzeige und der Statuszeile auf dem LCD-Bildschirm angezeigt.
Seite 92: Koordinaten Der Mauszeigerposition
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Koordinaten der Mauszeigerposition Beﬁ ndet sich der Mauszeiger im Schaltplanfeld, werden die Positionskoordinaten als x- und y-Werte angezeigt. Schaltﬂ ächen Schließen Durch Klicken auf die Schaltﬂ äche Close (Schließen) wird der Editor geschlos- sen.
Seite 93 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Bearbeiten Im Bearbeitungsmodus können Elemente ausgewählt, verschoben und gelöscht werden. Der Bearbeitungsmodus wird nach der Verwendung eines anderen Modus stets wieder aktiviert. Symbol Im Symbolmodus kann im Schaltplanfeld jedes beliebige Symbol hinzu- gefügt und konﬁ...
Seite 94: Erscheinungsbild Des Mauszeigers
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Freie Ressourcen Im Bereich Free Resources (Freie Ressourcen) werden Informationen zur Anzahl der Symbole und Linien (die möglichen Elemente) angezeigt, die noch gezeichnet werden können. Markiertes Element Im Bereich Marked Element (Markiertes Element) werden Informationen zu dem Element angezeigt, das ausgewählt werden soll.
Seite 95: Arbeiten Mit Dem Lcd-Editor
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm 4.2.8.2. Arbeiten mit dem LCD-Editor Element auswählen/Auswahl aufheben Beﬁ ndet sich der Mauszeiger auf einem Symbol oder einer Linie, klicken Sie auf die linke Maustaste, um das Symbol oder die Linie auszuwählen.
Seite 96: Symbole Hinzufügen
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Führen Sie einen Rechtsklick aus, sobald sich der Mauszeiger auf keinem Element beﬁ ndet, um ein Popup-Menü anzuzeigen. Das Menü enthält die folgenden Befehle: Symbol hinzufügen, Linie hinzufügen und Text hinzufügen, Importieren, Exportie- ren, Alle löschen und Kopieren.
Seite 97 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Elemente löschen 1. Wählen Sie das zu löschende Element aus. 2. Drücken Sie zum Löschen auf der Tastatur die ENTF-Taste. 3. Sie werden aufgefordert, den Löschvorgang zu bestätigen oder abzubrechen.
Seite 98: Konﬁ Gurationsdialogfenster Für Symbole
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm 4.2.8.3. Konﬁ gurationsdialogfenster für Symbole Das Konﬁ gurationsdialogfenster Symbole festlegen wird angezeigt, wenn ein neues Symbol hinzugefügt oder es wie in Abschnitt 4.2.8.2. LCD-Editor verwenden be- schrieben aufgerufen wurde.
Seite 99: Einzelnes Objekt/Kombiniertes Objekt
(siehe oben). not selectable (nicht auswählbar) Das Schaltobjekt kann nicht lokal auf dem REF 542plus ausgewählt werden. Es kann nur vom Steuerungssystem der Anlage angesprochen werden. Klicken Sie auf OK, um alle Einstellungen in der Konﬁ gurationssoftware zu spei- chern.
Seite 100: Konﬁ Gurationsdialogfenster Für Linien
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm 4.2.8.4. Konﬁ gurationsdialogfenster für Linien Das Konﬁ gurationsdialogfenster Edit Line (Linie Bearbeiten) für Linien wird wie bereits im vorherigen Abschnitt 4.2.8.3. Konﬁ gurationsdialogfenster für Symbole beschrieben geöffnet.
Seite 101: Anzeigesprache
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm 4.2.9. Anzeigesprache Unter Main Menu > Conﬁ gure > HMI > Display Language (Hauptmenü > Kon- ﬁ gurieren > HMI > Anzeigesprache) wird untenstehendes Dialogfenster angezeigt.
Seite 102: Zeichensätze (Zur Verwendung In Hmi V4)
Sprachen) hinzuzufügen. Das REF 542plus verwendet Bitmaps nicht direkt, sondern eine erstellte binäre Datei mit dem Namen *.rfn. Wie in Abb. 4.2.10.-2 dargestellt, enthält die Anlage zwei binäre *.rfn-Dateien. Die- se werden aus den (sofern bei der Installation ausgewählten) installierten Bitmap- Ordnern erstellt.
Seite 103 HMI verwendet wird, um Text anzuzeigen. Die Schriftartendatei *.rfn kann durch Klicken der Schaltﬂ äche Upload File From Device (Datei von Gerät hochladen) jederzeit von einem REF 542plus gelesen wer- den. Je nach Version und Zeichensatz wird die bereits bestehende *.rfn-Datei hier- bei überschrieben.
Seite 104: Led-Balken
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Die Komponente <string> kann der Name des Zeichensatzes sein und muss keinen Unterstrich (_) enthalten. Die Zeichenfolge „xyz“ steht für den ASCII-Kode des Zeichens (immer zwischen 032 und 255).
Seite 105: Funktion Und Konﬁ Guration Der Funktionsblöcke
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm A051705 Abb. 4.2.11.-1 Konﬁ gurationsdialogfenster für LED-Balken 4.3. Funktion und Konﬁ guration der Funktionsblöcke In diesem Abschnitt werden alle Funktionsblöcke beschrieben, die dem FUPLA hinzugefügt werden können oder bereits im FUPLA vorhanden sind. Die Struktur dieses Abschnitts folgt der Menüstruktur des Menüs Hinzufügen (Add menu) im...
Seite 106: Bedienfeld Auf Der Hmi-Steuerungseinheit
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Objektnummer Die Nummer auf der linken Seite, über jedem Funktionsblock, ist die von der Konﬁ - gurationssoftware zugeordnete Ordnungsnummer (Objektnummer). Diese Nummer kann in den Bildern der Funktionsblöcke mehrfach vergeben sein. In einer ord- nungsgemäßen Anwendung ist jede Objektnummer nur einmal vergeben.
Seite 107: Typische Anwendung
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Typische Anwendung Verwendung als Signal-LED zum Empfangen der Statusanzeige für die Tempe- raturüberwachung eines Motors. Eine grüne LED bedeutet OK, eine orange bzw. gelbe LED bedeutet Status kritisch (Startsignal einer Schutzfunktion) und eine rote LED bedeutet „Funktionsstörung: Motor zu heiß“...
Seite 108 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Page number (Seitenzahl) Eingabe der Zahl der zu konﬁ gurierenden LED-Seite. Einstellbereich: 1 bis 4 (Schrittweite: 1) Standard: [Nummer der nächsten nicht konﬁ gurierten LED] LED-Nummer Wählen Sie im Dropdown-Menü...
Seite 109: Bei Umschaltvorgang Auf Rot Sms Versenden
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Parameter A051708 Abb. 4.3.1.1.-3 Registerkarte Parameter, Funktionsblock Anzeige-LED Datenhaltesignal Das Textfeld Latch signal (Datenhaltesignal) muss aktiviert werden, wenn nach ei- ner Änderung des LED-Status (Aus, Rot, Grün oder Orange/Gelb) eine Quittierung erforderlich ist.
Seite 110: Alarm-Led
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Pins A051709 Abb. 4.3.1.1.-4 Registerkarte Pins, Funktionsblock Anzeige-LED Die Registerkarte Pins zeigt eine Liste der Verbindungen auf dem Funktionsblock sowie Informationen zu der Anzahl der mit dem Pin verbundenen Drähte an. Außer- dem werden Informationen dazu bereitgestellt, ob der Pin einen Eingang oder ei- nen Ausgang des Funktionsblocks darstellt.
Seite 111: Alarm/Rückstellung
1 empfängt, und die LED wird ausgeschaltet, wenn die untere Verbin- dung kein Signal des Typs logisch 1 empfängt. Wenn der Alarm auf dem Bedienfeld des REF 542plus quittiert wird. Typische Anwendung Die Alarm-LED ist eingeschaltet, sobald von einer angesprochenen Schutzfunktion der Leistungsschalter-Befehl AUS generiert wird und der Leistungsschalter ausgelöst hat.
Seite 112: Lr-Schlüssel
LR-Schlüssel A051712 Abb. 4.3.1.4.-1 Funktionsblock LR-Schlüssel Funktion Der Funktionsblock LR-Key (LR-Schlüssel) stellt Informationen zur Position des Schlüsselschalters für „Ort/Fern“ auf dem Bedienfeld des REF 542plus an beiden Ausgängen zur Verfügung. Verbindungen Tabelle 4.3.1.4.-1 Verbindungen des Funktionsblocks Ort/Fern Verbindung Fern Keine Steuerung (AUS)
Seite 113: Notschaltﬂ Ächen
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Konﬁ guration Im Konﬁ gurationsdialogfenster werden lediglich die Funktionsblockverbindungen mit ihren Verbindungsnummern angezeigt. Eingänge sind nicht möglich. Die Verbindungsnummern 1 (auf einem Eingang) oder 2 (auf einem Ausgang) wer- den angezeigt, wenn der Funktionsblock noch nicht über Verbindungen verfügt.
Seite 114: Hmi-Befehl
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm 4.3.1.6. HMI-Befehl A051714 Abb. 4.3.1.6.-1 Funktionsblock HMI-Befehl Funktion Der Funktionsblock HMI Command (HMI-Befehl) stellt einen von Ihnen über das Menü HMI-Steuerungseinheit ausgelösten Befehl dar. Sobald Sie im HMI-Menü...
Seite 115: Aktivieren/Deaktivieren
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm 4.3.1.7. Aktivieren/Deaktivieren A051716 Abb. 4.3.1.7.-1 Funktionsblock Aktivieren/Deaktivieren Funktion Der neue Konstantblock, auch Funktionsblock Enable/Disable (Aktivieren/Deakti- vieren) genannt, generiert je nach Benutzereinstellungen 0 oder 1. Sie können den Konstantwert über das LD-HMI oder die Kommunikationsplatine ändern.
Seite 116: Binäre Io (Schaltobjekte)
Sie wird automatisch von der Konﬁ gurationssoftware zugeord- net und aktualisiert, sobald Funktionsblöcke gelöscht oder hinzugefügt wurden. Sie dient der Lokalisierung der Funktionsblöcke im Fall von Fehlermeldungen von der Konﬁ gurationssoftware. Außerdem werden die Ordnungsnummer in der internen Verarbeitung der Funktionsblöcke im REF 542plus verwendet.
Seite 117: Nummer Und Art Des Physischen Eingangs
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Verbindungskommentar/Verbindungsnummer Jeder Verbindung, die im Funktionsdiagramm hergestellt wird, wird eine Verbin- dungsnummer zugeordnet. Zudem wird der Verbindung ein Kommentar beigefügt. Kommentar und Nummer werden für jede Verbindung im Funktionsdiagramm an- gezeigt, und die Verbindungsnummer wird außerdem in den Konﬁ...
Seite 118 Wird der Schaltvorgang gestartet und am Verriegelungseingang IL liegt ein Si- gnal des Typs logisch 0 an, wird die Fehlermeldung „Verriegelungsdefekt“ generiert und durch die entsprechende LED (Verriegelungsstatus-LED) auf dem Bedienfeld des REF 542plus angezeigt. Blockierungseingang Der Blockierungseingang (Blockierung) der Verbindung ist nur auf Schaltobjekten verfügbar, die mindestens einen physischen Ausgang darstellen.
Seite 119 Eingang als solches erkannt werden muss. Die hier eingegebene funktionsblockab- hängige Filterzeit wird sowohl der allgemeinen Filterzeit, die im Konﬁ gurationsdia- logfenster für die globalen Einstellungen des REF 542plus angegeben ist, als auch der Hardware-Filterzeit, die von der Auslegung der binären Eingangs-/Ausgangs- platine abhängig ist, hinzuaddiert.
Seite 120: Anzahl Der Zyklen
Schaltzykluszählers am Leistungsschalter ein. Der in das Textfeld Anzahl der Zyklen eingegebene Wert ist der Anfangswert des Schaltzykluszählers im REF 542plus. Wird die Konﬁ guration vom REF 542pls auf einen PC exportiert, wird an dieser Stelle der aktuelle Wert der Schaltzyklen eingetragen.
Seite 121: Einstellen Von Schaltobjektspezifi Schen Sonderfunktionen
Ereignisse Die Schaltﬂ äche Events (Ereignisse) kann nicht ausgewählt werden, wenn die ausgewählte Ereignisübertragung in den globalen Einstellungen des REF 542plus generell unterdrückt wird. Klicken Sie auf die Schaltﬂ äche Ereignisse, um ein Dia- logfenster aufzurufen, in dem festgelegt werden kann, dass die freigegebenen Er- eignisse an das Stationsautomatisierungssystem gesendet werden.
Seite 122: Schaltobjekt 2-2
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm 4.3.2.1. Schaltobjekt 0-1 A051720 Abb. 4.3.2.1.-1 Funktionsblock Schaltobjekt 0-1 Funktion Im Funktionsblock Schaltobjekt 0-1 wird das Signal eines physischen binären Ein- gangs bereitgestellt. Verbindungen BI-Ausgang: Verbindung, an der das binäre Eingangssignal des dargestellten physi- schen Eingangs abgenommen werden kann.
Seite 123: Eingangsnummer [Name] (Einmal Pro Dargestelltem Eingang)
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Konﬁ guration A051721 Abb. 4.3.2.1.-2 Konﬁ gurationsdialogfenster Switching Object (Schaltobjekt) 0-1 Feldbusadresse Die Feldbusadresse wird automatisch vergeben, sodass jede Feldbusadresse ein- malig ist. Außerdem kann mithilfe der Feldbusauswahlliste, die durch Klicken der Pfeilschaltﬂ...
Seite 124 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Kommentar Geben Sie in das Textfeld Comment (Kommentar) einen Kommentar (beispielswei- se den Zweck) zum Schaltobjekt ein. Der Text wird im FUPLA an der linken oberen Seite des Schaltobjekts angezeigt.
Seite 125 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Funktion Im Funktionsblock Schaltobjekt 0-3 wird das Signal von drei physischen binären Eingängen bereitgestellt. Alle Verbindungen werden über eine Feldbusadresse angesprochen. Verbindungen EARTH-, OPEN- und LINE-Ausgang: Verbindungen, an denen die binäre Ein- gangssignale des dargestellten physischen Eingangs abgenommen werden können.
Seite 126 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Feldbusadresse Die Feldbusadresse wird automatisch vergeben, sodass jede Feldbusadresse ein- malig ist. Außerdem kann mithilfe der Feldbusauswahlliste, die durch Klicken der Pfeilschaltﬂ äche < > angezeigt wird, eine alternative Feldbusadresse vergeben werden.
Seite 127 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Ereignisse Klicken Sie auf Events (Ereignisse), um ein Dialogfenster zu öffnen. Wählen (ak- tivieren) Sie die Ereignisse aus, die über den Feldbus an das Stationssteuerungssy- stem gesendet werden. Die Schaltﬂ äche ist nur dann verfügbar, wenn in den globa- len Einstellungen die Ereignisfunktion aktiviert wurde.
Seite 128: Ausgangsnummer [Name] (Einmal Pro Dargestelltem Ausgang)
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Konﬁ guration A051725 Abb. 4.3.2.3.-2 Konﬁ gurationsdialogfenster Switching Object (Schaltobjekt) 1-0 Feldbusadresse Die Feldbusadresse wird automatisch vergeben, sodass jede Feldbusadresse ein- malig ist. Außerdem kann mithilfe der Feldbusauswahlliste, die durch Klicken der Pfeilschaltﬂ...
Seite 129: Anzahl Der Zyklen (Einmal Pro Dargestelltem Eingang)
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Anzahl der Zyklen (einmal pro dargestelltem Eingang) Wird nicht verwendet. Kommentar Geben Sie in das Textfeld Comment (Kommentar) einen Kommentar (beispielswei- se den Zweck) zum Schaltobjekt ein. Der Text wird im FUPLA an der linken oberen Seite des Schaltobjekts angezeigt.
Seite 130 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm 4.3.2.4. Schaltobjekt 1-1 A051726 Abb. 4.3.2.4.-1 Funktionsblock Schaltobjekt 1-1 Funktion Der Funktionsblock Schaltobjekt 1-1 löst einen physischen binären Ausgang vom Funktionsdiagramm aus. Die Ergebnisbestätigung wird über den physischen binä- ren Eingang empfangen und im Funktionsdiagramm abgenommen.
Seite 131 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Typische Anwendung Eine typische Anwendung für das Schaltobjekt 1-1 ist die Verwendung des physi- schen Ausgangs zum Auslösen eines Spannmotors für die Feder eines Leistungs- schalters. Die über den physischen Eingang empfangene Ergebnisbestätigung ent- hält Informationen zum Status der Feder.
Seite 132 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Impulslänge [ms] (einmal pro dargestelltem Ausgang) Geben Sie in das Textfeld Imp. length (Impulslänge) [ms] die maximale Zeitspan- ne für den Schaltvorgang des Ausgangsrelais ein. In Funktionsblöcken mit Endan- schlägen endet der Schaltvorgang bei Bedarf früher.
Seite 133 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Klicken Sie auf OK, um alle Einstellungen in der Konﬁ gurationssoftware zu spei- chern. Das Dialogfenster wird geschlossen. Abbrechen Wenn Sie auf die Schaltﬂ äche Cancel (Abbrechen) klicken, werden die Einstel- lungen nicht in der Konﬁ...
Seite 134 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Time > ist ein Überwachungsausgang. Kann hier ein Signal des Typs logisch 1 ab- genommen werden, ist die festgelegte Impulszeit abgelaufen und über den darge- stellten binären Eingang kann keine Ergebnisbestätigung hinsichtlich des richtigen Schaltvorgangs mehr empfangen werden.
Seite 135 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Feldbusadresse Die Feldbusadresse wird automatisch vergeben, sodass jede Feldbusadresse ein- malig ist. Außerdem kann mithilfe der Feldbusauswahlliste, die durch Klicken der Pfeilschaltﬂ äche < > angezeigt wird, eine alternative Feldbusadresse vergeben werden.
Seite 136: Indicate Intermediate Position (Mittelstellung Anzeigen)
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Pins Unter Pins steht eine Liste von auf dem Funktionsblock vorhandenen Verbindungen nebst Verbindungsnummer zur Verfügung. Die Verbindungsnummern 1 (auf einem Eingang) oder 2 (auf einem Ausgang) werden angezeigt, wenn der Funktionsblock noch nicht über Verbindungen verfügt.
Seite 137 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm 4.3.2.6. Schaltobjekt 2-1 A051730 Abb. 4.3.2.6.-1 Funktionsblock Schaltobjekt 2-1 Funktion Der Funktionsblock Schaltobjekt 2-1 löst zwei physische binäre Ausgänge vom Funktionsdiagramm aus. Die Ergebnisbestätigung wird über den physischen binä- ren Eingang empfangen und im Funktionsdiagramm abgenommen.
Seite 138 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Parametereinstellbereich des Verbindungsbeschriftung im FUPLA-Anzeige Konﬁ gurationsdialogfensters Konﬁ gurationsdialogfenster TIME> Time> Eingangsnummer Impuls auf Impuls zu Konﬁ guration A051731 Abb. 4.3.2.6.-2 Konﬁ gurationsdialogfenster Switching Object (Schaltobjekt) 2-1...
Seite 139 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Ausgangsnummer [Name] (einmal pro dargestelltem Ausgang) Geben Sie in das Textfeld Output No. (Ausgangsnummer) [Name] die Nummer des physischen Ausgangs ein, der dargestellt werden soll. Die zugeordnete Nummer (weiß...
Seite 140 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Use Two Step Switch Command (Verwendung des zweistuﬁ gen Schaltbefehls) Ist die Verwendung des zweistuﬁ gen Schaltbefehls aktiviert, muss mit einem Befehl zunächst ein Schaltobjekt aus dem Stationssteuerungssystem ausgewählt und an- schließend mit einem zweiten Befehl geschaltet werden.
Seite 141 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Verbindungen Die IL-Eingänge sind Verriegelungseingänge, einer pro dargestelltem Ausgang. Ein Schaltvorgang kann nur dann ausgeführt werden, wenn ein Signal des Typs logisch 1 anliegt. Der BL-Eingang ist ein Blockierungseingang. Liegt hier ein Signal des Typs lo- gisch 1 an, werden die Schaltvorgänge des dargestellten Ausgangs blockiert.
Seite 142 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm RES. REQ output is a reservation request output, which is normally used in con- nection with LON communication per LAG 1.4. Vor dem Starten eines Schaltvor- gangs muss eine Reservierungsanfrage gestellt werden, indem ein Signal des Typs logisch 1 an diesen Ausgang angelegt wird.
Seite 143: Allgemein
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Abbrechen Wenn Sie auf die Schaltﬂ äche Cancel (Abbrechen) klicken, werden die Einstel- lungen nicht in der Konﬁ gurationssoftware gespeichert. Das Dialogfenster wird geschlossen. Allgemein A051733 Abb.
Seite 144: Mittelstellung Anzeigen
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Kind of switching device (Art des Schaltgeräts) Wählen Sie das entsprechende Markierkästchen für das verwendete Schaltgerät aus. Optionen Wählen Sie unter Optionen die zum Anzeigen des Schaltvorgangs auf dem LCD- Bildschirm erforderliche Option aus.
Seite 145 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Ausgänge A051734 Abb. 4.3.2.7.-3 Registerkarte Outputs (Ausgänge), Funktionsblock Schaltobjekt 2-2 Output: Open (Ausgang: Öffnen) Ausgang Geben Sie in das Textfeld Output (Ausgang) die Nummer des physischen Ausgangs ein, der dargestellt werden soll.
Seite 146 Schaltvorgang bei Bedarf früher. Einstellbereich: 0 bis 65000 (Schrittweite: 1) Standard: Schaltzyklen Geben Sie in das Textfeld Switch cycles (Schaltzyklen) die Anzahl der Schaltzyklen während der Rekonﬁ guration des REF 542plus-Geräts ein. Einstellbereich: 0 bis 65000 (Schrittweite: 1) Standard: Eingänge A051735 Abb.
Seite 147 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Position Indication: Open (Schaltstellungsanzeige: Offen) Eingang [Name] Geben Sie in das Textfeld Input (Eingang) die Nummer des physischen Eingangs ein, der dargestellt werden soll. Die zugeordnete Nummer (weiß unterstrichen) wird im Funktionsblock neben der Verbindung angezeigt.
Seite 148: Alle Markieren
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Synchronisationszeit Geben Sie in das Textfeld Synchron time (Synchronisationszeit) die maximale Dau- er für das Synchronisieren des Schließvorgangs ein. Einstellbereich: 0 bis 65000 (Schrittweite: 1) Standard:...
Seite 149: Alle Löschen
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Alle löschen Klicken Sie auf die Schaltﬂ äche Clear All (Alle löschen), um die Auswahl aufzuheben. Standard einstellen Klicken Sie auf die Schaltﬂ äche Set Default (Standard einstellen), um die Standard- konﬁ...
Seite 150: Schaltobjekt 2-2: H-Brücke
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Pins A051737 Abb. 4.3.2.7.-6 Registerkarte Pins, Funktionsblock Schaltobjekt 2-2 Die Registerkarte Pins zeigt eine Liste der Verbindungen auf dem Funktionsblock sowie Informationen zu der Anzahl der mit dem Pin verbundenen Drähte an. Außer- dem werden Informationen dazu bereitgestellt, ob der Pin einen Eingang oder ei- nen Ausgang des Funktionsblocks darstellt.
Seite 151 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Dieses Schaltobjekt kann ausschließlich zusammen mit der Eingangs-/ Ausgangsplatine und statischen Relais verwendet werden. Pro Platine kann in der Anwendung ein Schaltobjekt 2-2: H-Brücke oder Schaltob- jekt 4-4: H-Brücke verwendet werden.
Seite 152 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Tabelle 4.3.2.8.-1 Verbindungsbeschriftungen Schaltobjekt 2-2: H-Brücke Parametereinstellbereich des Verbindungsbeschriftung im FUPLA-Anzeige Konﬁ gurationsdialogfensters Konﬁ gurationsdialogfenster IL (EARTH) IL Masse IL (LINE) IL Leitung EARTH (links) Masse...
Seite 153 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Allgemein A051743 Abb. 4.3.2.8.-2 Registerkarte General (Allgemein), Funktionsblock Schaltobjekt 2-2: H-Brücke Feldbusadresse Die Feldbusadresse wird automatisch vergeben, sodass jede Feldbusadresse nur ein- mal verwendet wird. Außerdem kann mithilfe der Feldbusauswahlliste, die durch Klicken der Pfeilschaltﬂ...
Seite 154: Zweistufi Gen Befehl Aktivieren
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Zweistuﬁ gen Befehl aktivieren Ist das Markierkästchen Enable two step command (Zweistuﬁ gen Befehl aktivieren) ausgewählt, ist das Schalten in zwei Schritten aktiviert. Dabei wird zunächst mit- hilfe eines Befehls das Schaltobjekt im Stationsautomatisierungssystem ausgewählt...
Seite 155: Anzahl Der Zyklen (Zweimal Verfügbar)
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Wartezeit Geben Sie in das Textfeld Waiting Time (Wartezeit) eine Zeit in ms ein, in der kein Schaltbefehl gesendet werden kann, um ein Überladen des Transistors auf der Ein- gangs-/Ausgangsplatine und des Motors zu verhindern.
Seite 156: Eingangseinstellungen Line/Earth (Leitung/Masse)
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Impulslänge Geben Sie in der Textfeld Pulse Length (Impulslänge) die maximale Dauer für den Schaltvorgang des Ausgangsrelais ein. In Funktionsblöcken mit Endanschlägen en- det der Schaltvorgang bei Bedarf früher.
Seite 157: Filterzeit [Ms] (Einmal Pro Dargestelltem Ausgang)
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Filterzeit [ms] (einmal pro dargestelltem Ausgang) Geben Sie in das Textfeld Filter time (Filterzeit) [ms] die Zeitdauer ein, innerhalb der das Signal am binären physischen Eingang als logisches Signal erkannt werden soll.
Seite 158 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Ereignismasken E15…E0 und E31…E16 Ereignisse können auch über die Ereignismasken ausgewählt werden. Die Eingabe erfolgt hier im Hexadezimalcode. In der folgenden Tabelle werden die Ereignisse von E0 bis E15 aufgeführt. Die Eingaben für die Ereignisse E16 bis E31 sind prin- zipiell ähnlich.
Seite 159: Schaltobjekt 4-4: H-Brücke
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Die Registerkarte Pins zeigt eine Liste der Verbindungen auf dem Funktionsblock sowie Informationen zu der Anzahl der mit dem Pin verbundenen Drähte an. Außer- dem werden Informationen dazu bereitgestellt, ob der Pin einen Eingang oder ei- nen Ausgang des Funktionsblocks darstellt.
Seite 160 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Verbindungen Die IL-Eingänge sind Verriegelungseingänge, einer pro dargestelltem Ausgang. Ein Schaltvorgang kann nur dann ausgeführt werden, wenn ein Signal des Typs logisch 1 anliegt. Der BL-Eingang ist ein Blockierungseingang. Liegt hier ein Signal des Typs lo- gisch 1 an, werden die Schaltvorgänge des dargestellten Ausgangs blockiert.
Seite 161 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Tabelle 4.3.2.9.-1 Verbindungsbeschriftungen Schaltobjekt 4-4: H-Brücke Parametereinstellbereich des Verbindungsbeschriftung im FUPLA-Anzeige Konﬁ gurationsdialogfensters Konﬁ gurationsdialogfenster Blockierung IL zu Masse IL auf Masse IL zu Leitung IL auf Leitung...
Seite 162 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Konﬁ guration Im folgenden Abschnitt werden die verschiedenen Registerkarten im Konﬁ gurati- onsdialogfenster für das Schaltobjekt 4-4: H-Brücke beschrieben. Auf allen Regi- sterkarten sind die Schaltﬂ ächen OK und Abbrechen verfügbar.
Seite 163 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Kommentar Geben Sie in das Textfeld Comments (Kommentar) einen Kommentar (beispiels- weise den Zweck) zum Schaltobjekt ein. Der Text wird im FUPLA an der linken oberen Seite des Schaltobjekts angezeigt.
Seite 164 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Parameter A051753 Abb. 4.3.2.9.-3 Registerkarte Parameter, Funktionsblock Schaltobjekt 4-4: H-Brücke Kurzschlusszeit Geben Sie in das Textfeld Brake Time (Kurzschlusszeit) die Zeit in ms ein, für die die Motorwindungen kurzgeschlossen werden sollen, um den Motor nach Erreichen der Endschaltstellung anzuhalten.
Seite 165: Earth Close/Open (Masse Geschlossen/Geöffnet) Und Line Close/ Open (Leitung Geschlossen/Geöffnet)
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm MaxTimeToGrant Geben Sie in das Textfeld MaxTimeToGrant eine Zeit in ms ein, während der die Reservierung des Schaltvorgangs in Verbindung mit einer LON-Kommunikation per LAG 1.4 zugesprochen werden soll.
Seite 166: Eingang Earth/Line Closed/Opened (Masse/Leitung Geschlossen/Geöffnet) (Einmal Pro Dargestelltem Eingang)
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Eingänge A051755 Abb. 4.3.2.9.-5 Registerkarte Inputs (Eingänge), Funktionsblock Schaltobjekt 4-4: H-Brücke Eingang Earth/Line closed/opened (Masse/Leitung geschlossen/geöffnet) (einmal pro dargestelltem Eingang) Geben Sie die Nummer des physischen Eingangs ein, der dargestellt werden soll.
Seite 167 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Eingänge A051756 Abb. 4.3.2.9.-6 Registerkarte Inputs (Eingänge), Funktionsblock Schaltobjekt 4-4: H-Brücke Eingang Geben Sie als Nummer für den dargestellten Eingang 0 (Null) ein, sodass der binäre Eingang der Masseschalterüberwachung (SUP) nicht verwendet wird.
Seite 168 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Ereignisse A080240 Abb. 4.3.2.9.-7 Registerkarte Events (Ereignisse), Funktionsblock Schaltobjekt 4-4: H-Brücke Den Hauptteil dieser Registerkarte stellt die Ereignisliste dar. In der linken Spalte neben den Markierkästchen wird die Kanalnummer angezeigt, über die die Ereig- nisse gesendet werden.
Seite 169: Standard Speichern
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Alle löschen Klicken Sie auf die Schaltﬂ äche Clear All (Alle löschen), um die Auswahl aufzuheben. Standard einstellen Klicken Sie auf die Schaltﬂ äche Set Default (Standard einstellen), um die Standard- konﬁ...
Seite 170 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Ereignis Text Ereignis Text Verriegelungsfehler links Ausführungsbestätigung negativ Verriegelungsfehler rechts Ausführungsbeendigung positiv Blockierung inaktiv Ausführungsbeendigung negativ Pins A051758 Abb. 4.3.2.9.-8 Registerkarte Pins, Funktionsblock Schaltobjekt 4-4: H-Brücke Die Registerkarte Pins zeigt eine Liste der Verbindungen auf dem Funktionsblock sowie Informationen zu der Anzahl der mit dem Pin verbundenen Drähte an.
Seite 171: Darstellungsmodul
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm 4.3.2.10. Darstellungsmodul (Einheit zum Entfernen) A051759 Abb. 4.3.2.10.-1 Funktionsblock Darstellungsmodul Funktion Der Funktionsblock Darstellungsmodul dient dem Verschieben oder Ausblenden von Schaltsymbolen auf dem LCD-Bildschirm. Statische Symbole (Messfühler, Motoren, Generatoren usw.) können nicht ausgeblendet oder verschoben werden,...
Seite 172 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Konﬁ guration A051760 Abb. 4.3.2.10.-2 Konﬁ gurationsdialogfenster Funktionsblock Darstellungsmodul Feldbusadresse Klicken Sie auf die Schaltﬂ äche < >, um eine Liste mit den Feldbusadressen zu öffnen, die im Funktionsdiagramm verwendet werden. Wählen Sie die Feldbus- adresse des Schaltobjekts aus, dessen Symbol auf dem LCD-Bildschirm verschoben werden soll.
Seite 173: Io-Überwachung
Der Funktionsblock IO-Supervision (IO-Überwachung) stellt Meldungen von der Auslösestromkreisüberwachung an das Funktionsdiagramm bereit. Die globalen Ein- stellungen des REF 542plus, die sich auf die Auslösestromkreisüberwachung und das FUPLA beziehen, sind auf diese Weise verbunden. Die einzelnen Meldungen können unabhängig voneinander blockiert werden. Zudem kann der gesamte Funktionsblock blockiert werden;...
Seite 174 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Blocking Coil Wird an diesen Kanal ein Signal des Typs BCS22/BI.K.2.Sp.2 Supervision 22/ logisch 1 angelegt, wird das Ausgangssi- Eingang Blockierung Karte 2 gnal blockiert und die Überwachungsfunk- Spule 2 tion dieser Spule wird generiert.
Seite 175: Stromrichter
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Typische Anwendung Mithilfe der Auslösestromkreisüberwachung können defekte Auslösemagnetventile im Leistungsschalter erkannt werden. Beispielsweise kann mithilfe der Ergebnis- bestätigung über den Funktionsblock Auslöseschaltkreisüberwachung ein Ereignis für ein Stationssteuerungssystem generiert werden. Außerdem kann der Leistungs- schalter verriegelt werden.
Seite 176: Konstant 1/Konstant 0
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Konﬁ guration Im Konﬁ gurationsdialogfenster werden die Funktionsblockverbindungen mit ihren Verbindungsnummern angezeigt. Eingänge sind nicht möglich. Die Verbindungsnummern 1 (auf einem Eingang) oder 2 (auf einem Ausgang) wer- den angezeigt, wenn der Funktionsblock noch nicht über Verbindungen verfügt.
Seite 177: And-Logikgatter Mit Invertierendem Eingang
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Tabelle 4.3.3.3.-1 Logiktabelle Ein 1 Ein 2 Konﬁ guration Im Konﬁ gurationsdialogfenster werden die Funktionsblockverbindungen mit ihren Verbindungsnummern angezeigt. Eingänge sind nicht möglich. Die Verbindungsnummern 1 (auf einem Eingang) oder 2 (auf einem Ausgang) wer- den angezeigt, wenn der Funktionsblock noch nicht über Verbindungen verfügt.
Seite 178: And-Logikgatter
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm 4.3.3.5. AND-Logikgatter A051766 Abb. 4.3.3.5.-1 Funktionsblock AND-Logikgatter mit variierender Anzahl von Eingängen Funktion AND-Logikgatter stellen an ihren Eingängen (linke Seite des Funktionsblocks) eine logische AND-Zwischenverbindung her. Das Ergebnis dieses logischen Vorgangs ist am Ausgang verfügbar (rechte Seite des Funktionsblocks).
Seite 179: Or-Logikgatter
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm 4.3.3.6. OR-Logikgatter A060035 Abb. 4.3.3.6.-1 Funktionsblock OR-Logikgatter mit variierender Anzahl von Ausgängen Funktion OR-Logikgatter stellen an ihren Eingängen (linke Seite des Funktionsblocks) eine logische OR-Zwischenverbindung her. Das Ergebnis dieses logischen Vorgangs ist am Ausgang verfügbar (rechte Seite des Funktionsblocks).
Seite 180: Or-Logikgatter Mit Invertierendem Ausgang
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm 4.3.3.7. OR-Logikgatter mit invertierendem Ausgang A060036 Abb. 4.3.3.7.-1 Funktionsblock OR-Logikgatter mit invertierendem Ausgang (NOR-Logikgatter) Funktion Das OR-Logikgatter invertiert das Ausgangssignal. Ansonsten ist die Funktion mit dem standardmäßigen OR-Logikgatter identisch.
Seite 181: Exklusives Or-Logikgatter
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm 4.3.4.1. Exklusives OR-Logikgatter A060037 Abb. 4.3.4.1.-1 Funktionsblock exklusives OR-Logikgatter mit variierender Anzahl von Eingängen Funktion Exklusive OR-Logikgatter stellen an ihren Eingängen (linke Seite des Funktions- blocks) eine logische exklusive OR-Zwischenverbindung her. Das Ergebnis dieses logischen Vorgangs ist am Ausgang verfügbar (rechte Seite des Funktionsblocks).
Seite 182: Exklusive Or-Logikgatter Mit Invertierendem Ausgang
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm 4.3.4.2. Exklusive OR-Logikgatter mit invertierendem Ausgang A060038 Abb. 4.3.4.2.-1 Funktionsblock exklusives OR-Logikgatter mit invertierendem Ausgang und variierender Anzahl von Eingängen Funktion Exklusive OR-Logikgatter mit invertierendem Ausgang stellen an ihren Eingängen (linke Seite des Funktionsblocks) eine logische exklusive OR-Zwischenverbindung her.
Seite 183: Rs-Flipﬂ Op
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Flipﬂ ops sind Speicherelemente mit zwei stabilen Zuständen. Das Schalten zwi- schen diesen beiden Zuständen wird als Kippen bezeichnet. Durch eine geeignete Schaltung (je nach Art des Flipﬂ ops) wird ein Flipﬂ op in den jeweils anderen Zu- stand gesetzt.
Seite 184: Rs-Flipﬂ Op Mit Taktsignaleingang
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Logiktabelle ist in der folgenden Tabelle 4.3.5.1.-1 nicht enthalten, da der Zustand entge- inverted gengesetzt zu Q ist. Tabelle 4.3.5.1.-1 Logiktabelle Konﬁ guration Im Konﬁ gurationsdialogfenster werden die Funktionsblockverbindungen mit ihren Verbindungsnummern angezeigt.
Seite 185: Jk-Flipﬂ Op
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Logiktabelle ist in der folgenden Tabelle 4.3.5.2.-1 nicht enthalten, da der Zustand entge- inverted gengesetzt zu Q ist. entspricht der Zeit vor der steigenden Flanke am Taktsignaleingang.
Seite 186: D-Flipﬂ Op
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Logiktabelle ist in der folgenden Tabelle 4.3.5.3.-1 nicht enthalten, da der Zustand entge- inverted gengesetzt zu Q ist. entspricht der Zeit vor der fallenden Flanke am Taktsignaleingang.
Seite 187: T-Flipﬂ Op
Die Signale an den Ausgängen werden mit der positiven Flanke am Taktsignalein- gang T invertiert. Q ist als Ausgangszustand logisch 0, um sicherzustellen, dass während des Hochfahrens des REF 542plus ein deﬁ nierter Zustand gegeben ist. Das Signal am Ausgang ist immer entgegengesetzt zu dem Signal am Ausgang Q.
Seite 188: Wiederauslösbarer Monoﬂ Op
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Konﬁ guration Im Konﬁ gurationsdialogfenster werden die Funktionsblockverbindungen mit ihren Verbindungsnummern angezeigt. Eingänge sind nicht möglich. Die Verbindungsnummern 1 (auf einem Eingang) oder 2 (auf einem Ausgang) wer- den angezeigt, wenn der Funktionsblock noch nicht über Verbindungen verfügt.
Seite 189: Abbrechen
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Klicken Sie auf OK, um alle Einstellungen in der Konﬁ gurationssoftware zu spei- chern. Das Dialogfenster wird geschlossen. Abbrechen Wenn Sie auf die Schaltﬂ äche Cancel (Abbrechen) klicken, werden die Einstel- lungen nicht in der Konﬁ...
Seite 190: Flankenverzögerung Fallend/Steigend
Flanke des Logiksignals am Ein- gang (linke Verbindung). Das verzögerte Logiksignal ist dann am Ausgang verfügbar (rechte Verbindung). Die Dauer der Verzögerung kann im Konﬁ gurationsdialogfenster eingegeben werden. Die folgende Abbildung Abb. 4.3.5.8.-2 zeigt die Funktionsweise der beiden Funktionsblöcke.
Seite 191 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm A060047 Abb. 4.3.5.8.-2 Ablaufdiagramm der Funktionsblöcke zur Flankenverzögerung Konﬁ gurationsdialogfenster A060048 Abb. 4.3.5.8.-3 Konﬁ gurationsdialogfenster Flankenverzögerung fallend/steigend Die Einstelloptionen sind in beiden Konﬁ gurationsdialogfenstern gleich. Lediglich der Name des Funktionsdialogfensters in der Titelleiste des Fensters ist anders.
Seite 192: Zähler
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Pins Unter Pins steht eine Liste von auf dem Funktionsblock vorhandenen Verbindungen nebst Verbindungsnummer zur Verfügung. Die Verbindungsnummern 1 (auf einem Eingang) oder 2 (auf einem Ausgang) werden angezeigt, wenn der Funktionsblock noch nicht über Verbindungen verfügt.
Seite 193 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Konﬁ gurationsdialogfenster A060050 Abb. 4.3.5.9.-2 Konﬁ gurationsdialogfenster Counter (Zähler) Nummer Geben Sie die Anzahl der Eingangsimpulse ein, die erforderlich sind, um ein Signal des Typs logisch 1 am Ausgang des Funktionsblocks (rechte Seite des FUPLA- Symbols) zu generieren.
Seite 194: Impulsgeber
Der Funktionsblock Impulsgeber sendet eine Impulssequenz an seinen Ausgang (rechte Seite des Funktionsblocks). In diesem Prozess wechseln die Werte zwischen logisch 1 und logisch 0. Ihre Dauer wird im Konﬁ gurationsdialogfenster festgelegt. Die folgende Abb. 4.3.5.10.-2 zeigt die Einstelloptionen für den Impulsgeber. A060052 Abb. 4.3.5.10.-2...
Seite 195 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Konﬁ guration A060053 Abb. 4.3.5.10.-3 Konﬁ gurationsdialogfenster Pulse generator (Impulsgenerator) EIN-Zeit [ms] Die Dauer in ms für den Impuls des Typs logisch 1 (t ) wird in das Textfeld High Time (EIN-Zeit) [ms] eingegeben.
Seite 196: Digitales Speicherobjekt
Das digitale Speicherobjekt speichert kontinuierlich die aktuellen digitalen Werte an seinen Eingängen. Fällt die Hilfsversorgungsspannung aus, werden die letzten gespei- cherten Werte beibehalten. In diesem Fall sind sie nach dem Start des REF 542plus an den entsprechenden Ausgängen verfügbar. Wenn der RESET-Eingang (zum Zurück- setzen) logisch 1 ist, werden die Ausgangssignale auf logisch 0 gesetzt.
Seite 197: Analoge Objekte
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm 4.3.6. Analoge Objekte Die folgenden Abschnitte enthalten Beschreibungen der unter Drawing Menu > Insert > Analog Objects (Schaltplanmenü > Einfügen > Analoge Objekte) verfüg- baren Funktionsblöcke.
Seite 198: Allgemein
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Typische Anwendung Über die Schwellwerte kann die Spannungsfreiheit eines Feldes festgestellt werden. Es wird empfohlen, im Zusammenhang mit diesem Signal verschiedene Verriege- lungsbedingungen zu generieren. Bitte beachten Sie die für das Schwellenobjekt geltenden Einschränkungen:...
Seite 199 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Nummer Die Ordnungsnummer des Schwellenwertobjekts wird in das Dropdown-Menü Nummer eingegeben. Sie wird im Funktionsdiagramm unterhalb des Funktions- blocks angezeigt. Mit der Ordnungsnummer werden außerdem bis zu 10 Schwel- lenwertobjekte pro analogem Messeingang unterschieden.
Seite 200: Messwertüberwachung
Eingang) oder 2 (auf einem Ausgang) werden angezeigt, wenn der Funktionsblock noch nicht über Verbindungen verfügt. 4.3.6.2. Messwertüberwachung NPS und PPS Das REF 542plus bietet zwei Arten von Messwertüberwachungsfunktionen. Jede von ihnen kann unabhängig aktiviert werden.  Mitstromkomponente (PPS) ...
Seite 201: Beschreibung Des Eingangs/Ausgangs
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Beschreibung des Eingangs/Ausgangs Tabelle 4.3.6.2.-1 Eingang Bezeichnung Beschreibung Digitales Signal (aktiv ein) Blockierungssignal Wird das BS-Signal aktiviert, wird die Messüberwachungsfunktion unabhängig von ihrem Zustand zurückgesetzt. Das bedeutet, dass alle Ausgangspins ein niedriges Potenzial (aus) aufweisen und (gegebenenfalls) die erforderlichen Ereignisse ge- nerieren sowie alle internen Register und Taktgeber gelöscht werden.
Seite 202 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm A050691 Abb. 4.3.6.2.-3 Sensoren Die Messwertüberwachungsfunktionen fungieren in allen Sensoren als Tripel. Mit- hilfe der analogen Kanäle 1-3 oder 4-6 können die Phasenströme, Phasenspannun- gen oder Leitungsspannungen überwacht werden.
Seite 203 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Startwert: Schwellenwert für die Mit-/Gegenstromkomponente zur Erkennung der Start- bedingungen. Zeit: Time delay (Zeitverzögerung) zur Erkennung der Auslösebedingungen. A080242 Abb. 4.3.6.2.-5 Events (Ereignisse) A050694 Abb. 4.3.6.2.-6...
Seite 204: Einstellgruppen
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Messmethode Messwertüberwachungsfunktionen bewerten die gemessene Höhe der Mit- und Ge- genstromkomponente bei Grundfrequenz. Betriebskriterien Wenn der Wert der Gegenstromkomponente den festgelegten Schwellenwert (Start- wert) in den NPS-basierten Funktionen überschreitet oder wenn der Wert der Mit-...
Seite 205: Analoge 20-Ma-Eingangsobjekte
Funktion Es können bis zu 48 20-mA-Eingangsobjekte (Instanzen) verwendet werden. Jedes Objekt kann einem der sechs analogen 20-mA-Eingänge des REF 542plus zuge- wiesen werden. Je nach Zustand des gemessenen Wertes des zugeordneten Sensors generiert das analoge 20-mA-Eingangsobjekt ein Gültig/Ungültig-Signal. Wenn der gemessene Wert des zugeordneten Sensors den konﬁ...
Seite 206 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Warning-Ausgang: Das Warnsignal des Typs Logisch 1 kann hier abgenommen werden. Konﬁ guration Zunächst wird die Registerkarte General (Allgemein) beschrieben. A051056 Abb. 4.3.6.3.-2 Registerkarte Allgemein, Konﬁ gurationsdialogfenster analoges 20-mA- Eingangsobjekt Die Auswahlliste Instance number (Instanznummer): Wählen Sie hier die ge-...
Seite 207 Schwellenwert über- oder unterschreitet (je nach konﬁ gurier- ter Richtung), wird ein Warnsignal generiert. Das Eingabefeld Hysterese: Hier kann die gewünschte Hysterese eingegeben wer- den. In den Abbildungen Abb. 4.3.6.3.-4 und Abb. 4.3.6.3.-5 wird dargestellt, wie die Hysterese in Abhängigkeit der konﬁ gurierten Richtung arbeitet. A051058 Abb.
Seite 208 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm A051059 Abb. 4.3.6.3.-5 Hysterese (Richtung: Aufwärts) Das Eingabefeld Debounce (Entprellungszeit): Hier wird die Größe des Zeitfensters für die Entprellung der Warnung festgelegt. Einstellbereich: 0 bis 100 ms (Schrittweite: 1 ms) Die Auswahlliste Override value (Überbrückungswert): Der Überbrückungswert...
Seite 209: Energieverwaltung
Funktion Der Funktionsblock Energieverwaltung wird verwendet, um die internen Energie- berechnungen im REF 542plus zu beeinﬂ ussen. Auf der einen Seite kann der Zähl- prozess angehalten werden, auf der anderen Seite kann eine Rücklaufsperre akti- viert werden. In letzterem Fall wird die Energie nicht rückwärts gezählt, wenn sich die Energierichtung ändert.
Seite 210: Energiezähler
Der Funktionsblock Energiezähler misst mithilfe von Impulsen Energie. Jeder Im- puls ist einem konﬁ gurierbaren Energiewert zugeordnet. Die hier gemessene En- ergie wird anschließend in einer Messwertanzeige auf dem LCD-Bildschirm der HMI-Steuerungseinheit des REF 542plus angezeigt. Typische Anwendung Der Funktionsblock Energiezähler wird verwendet, wenn das zu konﬁ gurierende Feld über ein Energiemessinstrument verfügt.
Seite 211 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Konﬁ guration A060065 Abb. 4.3.6.5.-1 Konﬁ gurieren des Energiezählers Feldbusadresse Hier wird die dauerhaft zugewiesene Feldbusadresse angezeigt. Alle Energiezähler verfügen über dieselbe Adresse. Nummer Geben Sie hier eine Nummer ein, um mehrere konﬁ gurierte Energiezähler vonein- ander zu unterscheiden.
Seite 212: Abbrechen
Der Funktionsblock Energieimpulsausgang sendet an seinen Ausgang (Energy) Im- pulse, die eine bestimmte Energiemenge darstellen. Die Impulse werden auf Grund- lage der internen Energieberechnungen des REF 542plus generiert. Der DSP berechnet die Energie und sendet standardisierte Energiepakete an den Microcontroller. Dieser empfängt etwa zweimal pro Sekunde eine bestimmte eine Anzahl von standardisierten Energiepaketen und berechnet aus ihnen die absolute Energiemenge.
Seite 213 Vorgang daher nicht geeignet. Typische Anwendung Verwenden Sie den Funktionsblock Energieimpulsausgang, um eine externe Ener- gieanzeige mit den Impulsen vom REF 542plus zu kontrollieren. Beispiel: Gegeben sei eine Anwendung in einem System mit einer Nennspannung Ur von 11 kV und einem Nennstrom Ir von 300 A. Unter Lastbedingungen mit cos phi = 0,9 und einem LS-Nennstrom von 300 A beträgt die aktive Leistung...
Seite 214 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Energie Wählen Sie hier aus, ob der Impuls Wirkenergie (Active) oder Blindenergie (Reac- tive) darstellen soll. Energieﬂ uss Wählen Sie hier die Richtung des Energieﬂ usses aus. Es wird nur die Energie dieser Richtung in den entsprechenden Impuls umgewandelt.
Seite 215: Blindleistungsregler
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm 4.3.6.7. Blindleistungsregler A060069 Abb. 4.3.6.7.-1 Funktionsblock Power Factor Controller (Blindleistungsregler) Verbindungen BL-Eingang (Blockierung): Ein Signal des Typs logisch 1 an diesem Eingang unter- drückt die Funktionen des Blindleistungsreglers.
Seite 216 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Eingang Manual Control Bank 0 ... 3 (einmal pro Kondensatorbatterie): Ein Signal des Typs logisch 1 an diesem Eingang führt dazu, dass die Kondensatorbatterien C0 bis C3 je nach Schaltzustand ein- oder abgeschaltet werden.
Seite 217: Allgemein
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Allgemein A060070 Abb. 4.3.6.7.-2 Registerkarte General (Allgemein), Funktionsblock Blindleistungsregler Feldbusadresse Die Feldbusadresse wird für jede Schutzfunktion eingestellt und verwendet, um den Funktionsblock für Feldbusbefehle anzusprechen. Schaltreihenfolge Wählen Sie unter Switching Sequence (Schaltreihenfolge) aus, wie die Kondensa-...
Seite 218: Pickup Value (Auslösewert)
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Neutrale Zone (K Der Schwellenwert zum Ausschalten wird anhand des einstellbaren prozentualen Faktors berechnet, der auf dem kleinsten installierten Kondensatorausgang Q basiert. Einstellbereich: 105 ... 200 % von Q C (Schrittweite: 1).
Seite 219: Confi Guration Of Banks (Konfi Guration Der Batterien)
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Einstellbereich: 1,000 ... 20,000 kVAr (Schrittweite: 1) Standard: 100,000 Conﬁ guration of banks (Konﬁ guration der Batterien) Standardmäßig lautet die Reihenfolge für die Kombination der Ausgangseinheiten der Kondensatorbatterien Batterie 0, Batterie 1, Batterie 2 und Batterie 3.
Seite 220 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Einstellpunkt cos phi, Tag (einmal pro Parametersatz) Geben Sie hier den Einstellpunkt des Leistungsfaktors cos phi für die Tagsteuerung der Blindleistung ein. Fällt der Wert unter den Einstellpunkt, wird die Steuerung aktiviert.
Seite 221: Verfahrensmethode (Einmal Pro Parametersatz)
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Verfahrensmethode (einmal pro Parametersatz) Die Kriterien zur Steuerung der Blindleistung können direkt anhand der aktuellen Werte oder nach der Integration von Durchschnittswerten festgelegt werden. Einstellbereich: Direkt/Integration...
Seite 222: Einschaltverzögerung (Einmal Pro Parametersatz)
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Einstellbereich: 1 ... 120 s (Schrittweite: 1) Standard: Einschaltverzögerung (einmal pro Parametersatz) Nach einer vollständigen Abschaltung aller Kondensatorbatterien erfolgt die Wie- dereinschaltung erst nach Ablauf der Einschaltverzögerung (power on delay).
Seite 223 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Den Hauptteil dieser Registerkarte stellt die Ereignisliste dar. In der linken Spalte neben den Markierkästchen wird die Kanalnummer angezeigt, über die die Ereig- nisse gesendet werden. Damit die einzelnen Ereignisse an das Stationsautomati- sierungssystem übertragen werden können, muss die Ereignisübertragung generell...
Seite 224: Kommunikationsobjekte
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm E12 Vmin/max kommend E13 Vmin/max gehend E14 Befehl DISCONNECT kommend Befehl DISCONNECT gehend E16 Cos-phi-Warnung kommend E17 Cos-phi-Warnung gehend E18 Alarm Q kommend E19 Alarm Q gehend E20 Warnung Schaltzyklen E21 Alarm/Rückstellung...
Seite 225: Binär Schreiben
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm 4.3.7.1. Binär Schreiben A060076 Abb. 4.3.7.1.-1 Funktionsblock Binär Schreiben Funktion Der Funktionsblock Binary Write (Binär Schreiben) dient der vertikalen Kommuni- kation von binären Informationen an den Host. Dieser Funktionsblock muss innerhalb der konﬁ...
Seite 226: Refresh Timeout Period (Timeout-Zeitraum Aktualisieren)
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Allgemein A060077 Abb. 4.3.7.1.-2 Registerkarte General (Allgemein), Funktionsblock Binär Schreiben Feldbusadresse Die Feldbusadresse wird für jede Schutzfunktion eingestellt und verwendet, um den Funktionsblock für Feldbusbefehle anzusprechen.
Seite 227 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Pins A060078 Abb. 4.3.7.1.-3 Registerkarte Pins, Funktionsblock Binär Schreiben Die Registerkarte Pins zeigt eine Liste der Verbindungen auf dem Funktionsblock sowie Informationen zu der Anzahl der mit dem Pin verbundenen Drähte an. Außer- dem werden Informationen dazu bereitgestellt, ob der Pin einen Eingang oder ei- nen Ausgang des Funktionsblocks darstellt.
Seite 228 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm 4.3.7.2. 16-Bit-Schreiben A060079 Abb. 4.3.7.2.-1 Funktionsblock 16-Bit-Schreiben Funktion Der Funktionsblock 16-Bit Write (16-Bit-Schreiben) dient in der vertikalen Kom- munikation dem Empfangen von RESERVE-Anfragen und RESERVE-Bestätigun- gen sowie in der horizontalen Kommunikation dem Empfangen von Verriegelungs- informationen von anderen Feldern.
Seite 229 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Verbindung Ausgang 1 bis16: Verbindung des Logiksignals, das an das Stationssteuerungssy- stem gesendet werden soll. Ausgang VALID: Ein Signal des Typs logisch 1 liegt an, wenn die binären Informatio- nen über einen gültigen Kennzeichner verfügen.
Seite 230 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Instanznummer Wählen Sie im Dropdown-Menü Instance number (Instanznummer) die Nummer des verwendeten Funktionsblocks aus. Insgesamt stehen 64 Funktionsblöcke und die einhergehenden Instanzen zur Verfügung. Einstellbereich: 1 bis 64 [Instanznummer] (Schrittweite: 1)
Seite 231: Binär Lesen
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm 4.3.7.3. Binär Lesen A060081 Abb. 4.3.7.3.-1 Funktionsblock Binär Lesen Funktion Der Funktionsblock Binary Read (Binär Lesen) dient in der vertikalen Kommunika- tion dem Lesen von binären Informationen, die vom Host übertragen wurden.
Seite 232 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Allgemein A060083 Abb. 4.3.7.3.-2 Registerkarte General (Allgemein), Funktionsblock Binär Lesen Feldbusadresse Die Feldbusadresse wird für jede Schutzfunktion eingestellt und verwendet, um den Funktionsblock für Feldbusbefehle anzusprechen.
Seite 233 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Pins A060084 Abb. 4.3.7.3.-3 Registerkarte Pins, Funktionsblock Binär Lesen Die Registerkarte Pins zeigt eine Liste der Verbindungen auf dem Funktionsblock sowie Informationen zu der Anzahl der mit dem Pin verbundenen Drähte an. Außer- dem werden Informationen dazu bereitgestellt, ob der Pin einen Eingang oder ei- nen Ausgang des Funktionsblocks darstellt.
Seite 234: 16-Bit-Lesen
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm 4.3.7.4. 16-Bit-Lesen A060085 Abb. 4.3.7.4.-1 Funktionsblock 16-Bit-Lesen Funktion Der Funktionsblock 16-Bit Read (16-Bit-Lesen) dient in der vertikalen Kommuni- kation dem Empfangen von RESERVE-Anfragen und RESERVE-Bestätigungen, die vom Host übermittelt wurden, und in der horizontalen Kommunikation dem Empfangen von Verriegelungsinformationen von anderen Feldern.
Seite 235 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Klicken Sie auf OK, um alle Einstellungen in der Konﬁ gurationssoftware zu spei- chern. Das Dialogfenster wird geschlossen. Abbrechen Wenn Sie auf die Schaltﬂ äche Cancel (Abbrechen) klicken, werden die Einstel- lungen nicht in der Konﬁ...
Seite 236: Delay Time (Verzögerungszeit)
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Delay time (Verzögerungszeit) Einstellbereich: 0 bis 65000 ms Standard: Ereignis Die Nummer des vom Funktionsblock verwendeten Ereignisses (Event). Pins A060087 Abb. 4.3.7.4.-3 Registerkarte Pins, Funktionsblock Binär Lesen Die Registerkarte Pins zeigt eine Liste der Verbindungen auf dem Funktionsblock sowie Informationen zu der Anzahl der mit dem Pin verbundenen Drähte an.
Seite 237: Direkt Lesen/Schreiben
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm 4.3.7.5. Direkt Lesen/Schreiben A060088 Abb. 4.3.7.5.-1 Funktionsblock Direkt Lesen/Schreiben Funktion Der Funktionsblock Direct Read-Write (Direkt Lesen/Schreiben) ermöglicht den Export logischer Signale aus dem Funktionsdiagramm in ein Stationssteuerungssy- stem.
Seite 238 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Allgemein A060089 Abb. 4.3.7.5.-2 Registerkarte General (Allgemein), Funktionsblock Direkt Lesen/ Schreiben Feldbusadresse Die Feldbusadresse wird für jede Schutzfunktion eingestellt und verwendet, um den Funktionsblock für Feldbusbefehle anzusprechen.
Seite 239: Ereignisgeber
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Pins A060090 Abb. 4.3.7.5.-3 Registerkarte Pins, Funktionsblock Binär Lesen Die Registerkarte Pins zeigt eine Liste der Verbindungen auf dem Funktionsblock sowie Informationen zu der Anzahl der mit dem Pin verbundenen Drähte an. Außer- dem werden Informationen dazu bereitgestellt, ob der Pin einen Eingang oder ei- nen Ausgang des Funktionsblocks darstellt.
Seite 240 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Typische Anwendung Eine typische Anwendung ist die Erstellung eines Echtzeit-Ereignisses für das Sta- tionssteuerungssystem, wenn ein Funktionsblock kein entsprechendes Ereignis bereitstellt. Verbindungen Eingang links: Jede Änderung des logischen Zustands generiert ein Ereignis.
Seite 241 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Feldbusadresse Die Feldbusadresse wird für jede Schutzfunktion eingestellt und verwendet, um den Funktionsblock für Feldbusbefehle anzusprechen. Ereignis: 0->1 Die dem Ereignis (Event) bei dessen Übertragung zugewiesene Ereignisnummer.
Seite 242: Feldreservierung
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Die Registerkarte Pins zeigt eine Liste der Verbindungen auf dem Funktionsblock sowie Informationen zu der Anzahl der mit dem Pin verbundenen Drähte an. Außer- dem werden Informationen dazu bereitgestellt, ob der Pin einen Eingang oder ei- nen Ausgang des Funktionsblocks darstellt.
Seite 243: Reservierungsbestätigung
REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Reservierungsbestätigung Eine Reservierung wird zugesprochen, wenn die folgenden Bedingungen erfüllt sind:  Es haben noch keine Schaltgeräte eine Reservierungsanfrage gestellt.  Es besteht keine aktuelle Reservierungsanfrage.
Seite 244 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Eingang GRANT FROM ALL: Haben alle andere externen Felder die Reservierung bestätigt, wird der Eingang auf logisch 1 gesetzt. Eingang GRANT FROM ANY: Zeigt wenigstens ein Feld noch die Bestätigung einer früheren Reservierung an, wird der Eingang auf logisch 1 gesetzt.
Seite 245 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Allgemein A060095 Abb. 4.3.7.7.-2 Registerkarte General (Allgemein), Funktionsblock Feldreservierung In der Registerkarte Allgemein im Dialogfenster Feldreservierung können keine Pa- rameter eingestellt werden. Pins A060096 Abb. 4.3.7.7.-3...
Seite 246: Zuweisung Der Schaltautorität
REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Die Registerkarte Pins zeigt eine Liste der Verbindungen auf dem Funktionsblock sowie Informationen zu der Anzahl der mit dem Pin verbundenen Drähte an. Außer- dem werden Informationen dazu bereitgestellt, ob der Pin einen Eingang oder ei- nen Ausgang des Funktionsblocks darstellt.
Seite 247 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Eingang EXTERNAL: Ein Signal des Typs logisch 1 führt zu einer Bewertung der Schaltautoritätszuweisung zu den Eingangssignalen EXT.KEY LOCAL/REMOTE. Der Status des elektronischen Schlüssels des HMI kann nicht mehr aktualisiert wer- den.
Seite 248 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Allgemein A060098 Abb. 4.3.7.8.-2 Registerkarte General (Allgemein), Funktionsblock Zuweisung der Schaltautorität In der Registerkarte Allgemein im Dialogfenster Zuweisung der Schaltautorität können keine Parameter eingestellt werden. Pins A060099 Abb.
Seite 249: Can-Kommunikationsobjekte
FUPLA-Signale den Befehl sowie Speicherfeedback und Status an. Verbindungen Eingang ACTIVATE SET1: Beﬁ ndet sich das REF 542plus im Betriebsmodus und ein Eingang weist eine steigende Flanke auf, wird Parametersatz 1 aktiviert. Stan- dard: Der Eingangspin ist auf AUS gesetzt (Drahtnummer 1; Drahtnummer für of-...
Seite 250 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Eingang ACTIVATE SET2: Beﬁ ndet sich das REF 542plus im Betriebsmodus und ein Eingang weist eine steigende Flanke auf, wird Parametersatz 2 aktiviert. Stan- dard: Der Eingangspin ist auf AUS gesetzt (Drahtnummer 1; Drahtnummer für of- fene Eingänge).
Seite 251 REF 542plus Multifunktionale Schutz- und 1MRS757433 Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Konﬁ guration A060101 Abb. 4.3.9.1.-2 Registerkarte General (Allgemein) im Konﬁ gurationsdialogfenster Parametersatzauswahl Ereignisse A080246 Abb. 4.3.9.1.-3 Registerkarte Events (Ereignisse) im Konﬁ gurationsdialogfenster Parametersatzauswahl...
Seite 252 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Beschreibung der Ereignisse: E0, E1: Deaktivierungsbefehle kommend/gehend E2, E3: Speicherungsdeaktivierung kommend/gehend E4, E5: Satz1-Befehl kommend/gehend E6, E7: Satz2-Befehl kommend/gehend E16, E17: Speicherung kommend/gehend E18, E19: Speicherung fehlgeschlagen kommend/gehend...
Seite 253: Betriebsstundenzähler
Als Startwert kann eine bestimmte Anzahl von Betriebsstunden festgelegt werden. Wird ein Betriebsstundenzählerfunktionsblock implementiert, zählt der interne Be- triebsstundenzähler nur die Stunden, für die das REF 542plus an Hilfsspannung angeschlossen ist. Die Anzahl der Betriebsstunden wird auf dem HMI des LCD- Bildschirms des REF 542plus in im Menü...
Seite 254 REF 542plus 1MRS757433 Multifunktionale Schutz- und Steuereinheit für Schaltfelder Handbuch für das Konﬁ gurationsprogramm Konﬁ guration A060105 Abb. 4.3.9.2.-2 Konﬁ gurationsdialogfenster Funktionsblock Betriebsstundenzähler Operating hours (Betriebsstunden) Eingang des Faktors multipliziert mit 1000, der den Anfangswert des Betriebsstun- denzählers einstellt. Einstellbereich: 0 bis 9 (Schrittweite: 0.001)
Seite 256: Terminologie
Software-Programm zum Konﬁ gurieren des REF 542plus. Konﬁ gurationsprogramm Dieses Programm läuft auf einem PC. Physikalisches Kommunikationsnetzwerk zur Übertragung Ethernet von Internetdaten des REF 542plus an den PC und umgekehrt. Im weiteren Sinne eine Kommunikationsplatine zur Modbus Umsetzung des Modbus-Protokolls für das REF 542plus.
Seite 258: Abkürzungen
Personal Computer Programmierbare Logiksteuerung (Programmable Logical Controller) Leistungsausgang, Prozessobjekt Sekundärer Nennwert (Rated Secondary Value) Einfaches Netzwerkzeit-Protokoll (Simple Network Time SNTP Protocol) Von ABB entwickeltes Datenkommunikationsprotokoll Übertragungsprotokoll (Transmission Control Protocol) Spannungsüberwachung (Voltage Supervision) Spannungswandler (Voltage Transformer) Erweiterbare Auszeichnungssprache (Extensible Markup Language)
Seite 259 ABB Oy Distribution Automation P.O. Box 699 FI-65101 Vaasa FINNLAND +358 10 2211 +358 10 224 1080 www.abb.com/substationautomation...
