1MRS757432
6.9.2.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual
Tabelle 6.9.1.-1 Eingänge
Bezeichnung Typ
BL Digitales Signal (aktiv ein)
1 ... 32 Digitales Signal (aktiv ein)
START Digitales Signal (aktiv ein)
OVERFLOW Digitales Signal (aktiv ein)
Wird das BL-Signal aktiviert, wird die Störschreiberfunktion unabhängig von ihrem
Status zurückgesetzt. Das bedeutet, dass alle Ausgangspins ein niedriges Potenzial
(aus) aufweisen und (gegebenenfalls) die erforderlichen Ereignisse generieren so-
wie alle internen Register und Taktgeber gelöscht werden. Die Störschreiberfunkti-
on bleibt im Ruhezustand, bis das BL-Signal ein niedriges Potenzial (aus) aufweist.
Konfi guration

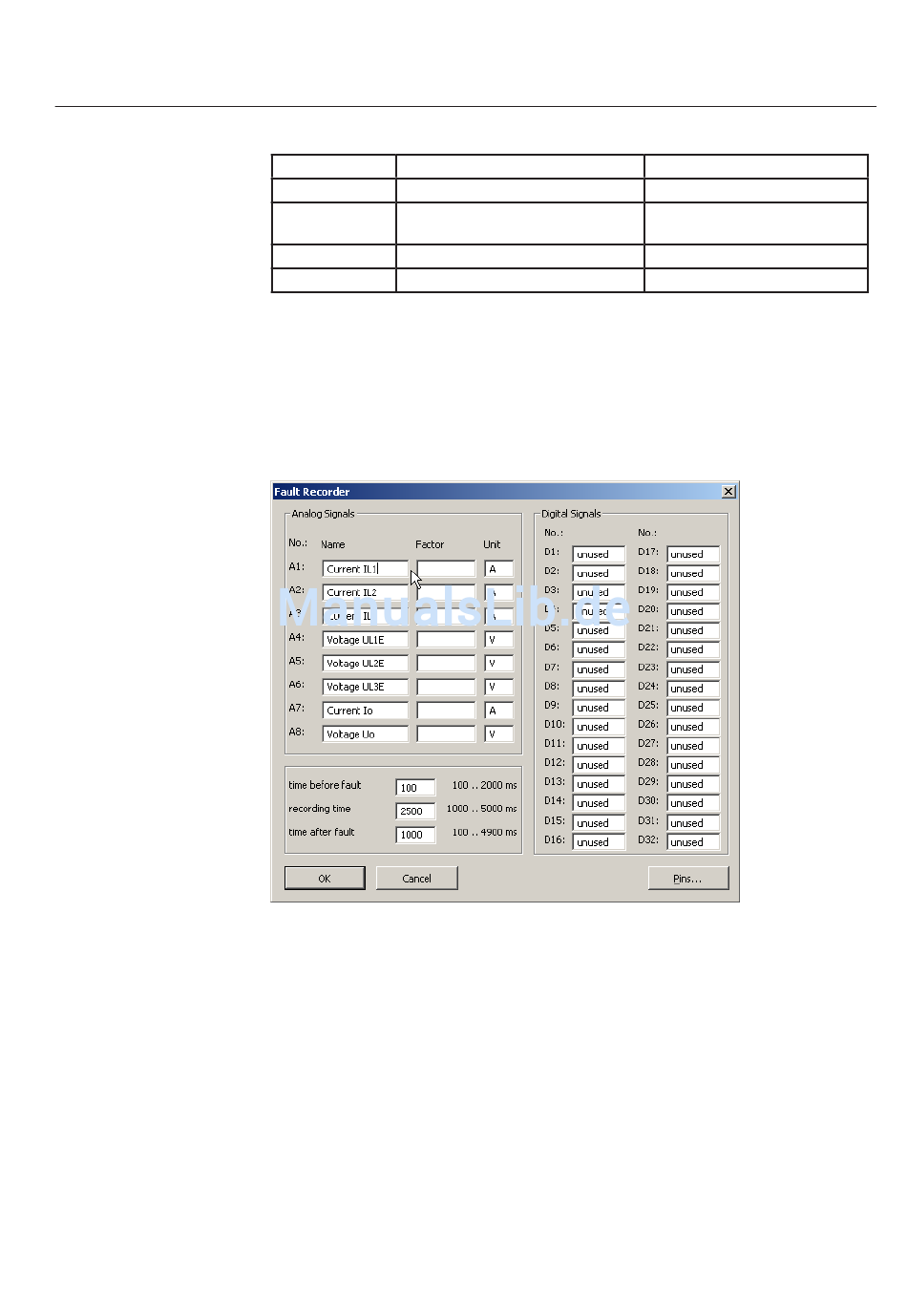

Abb. 6.9.2.-1 Allgemeine und Einstellparameter
Name: Benutzerdefi nierter Name des analogen Eingangs
Faktor (Factor): Skalierungsfaktor für den analogen Eingang zum Anzeigen
Zeit vor dem Fehler
(Time before fault): Aufzeichnungszeit vor Auslösung des Starteingangs des
Störschreibers
Aufzeichnungszeit
(Recording time): Zugeordnete Gesamtdauer, begrenzt die Zahl der
Aufzeichnungen (von 5 bis 1) im Ringspeicher
Zeit nach dem Fehler
(Time after fault): Aufzeichnungszeit nach Auslösung des Starteingangs
des Störschreibers
REF 542plus
Beschreibung
Blockierungssignal
32 Eingänge zum Aufzeichnen
von Binärsignalen
Start der Fehleraufzeichnung
Anzeige eines Überlaufsignals
A050959
339
