REF 542plus
6.1.9.
6.1.9.1.
114
Multifunktionale Schutz- und Steuereinheit für
Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual

Gerichteter Erdschlussschutz

In einem gerichteten Erdschlussschutz können bis zu acht Instanzen angewendet
werden.

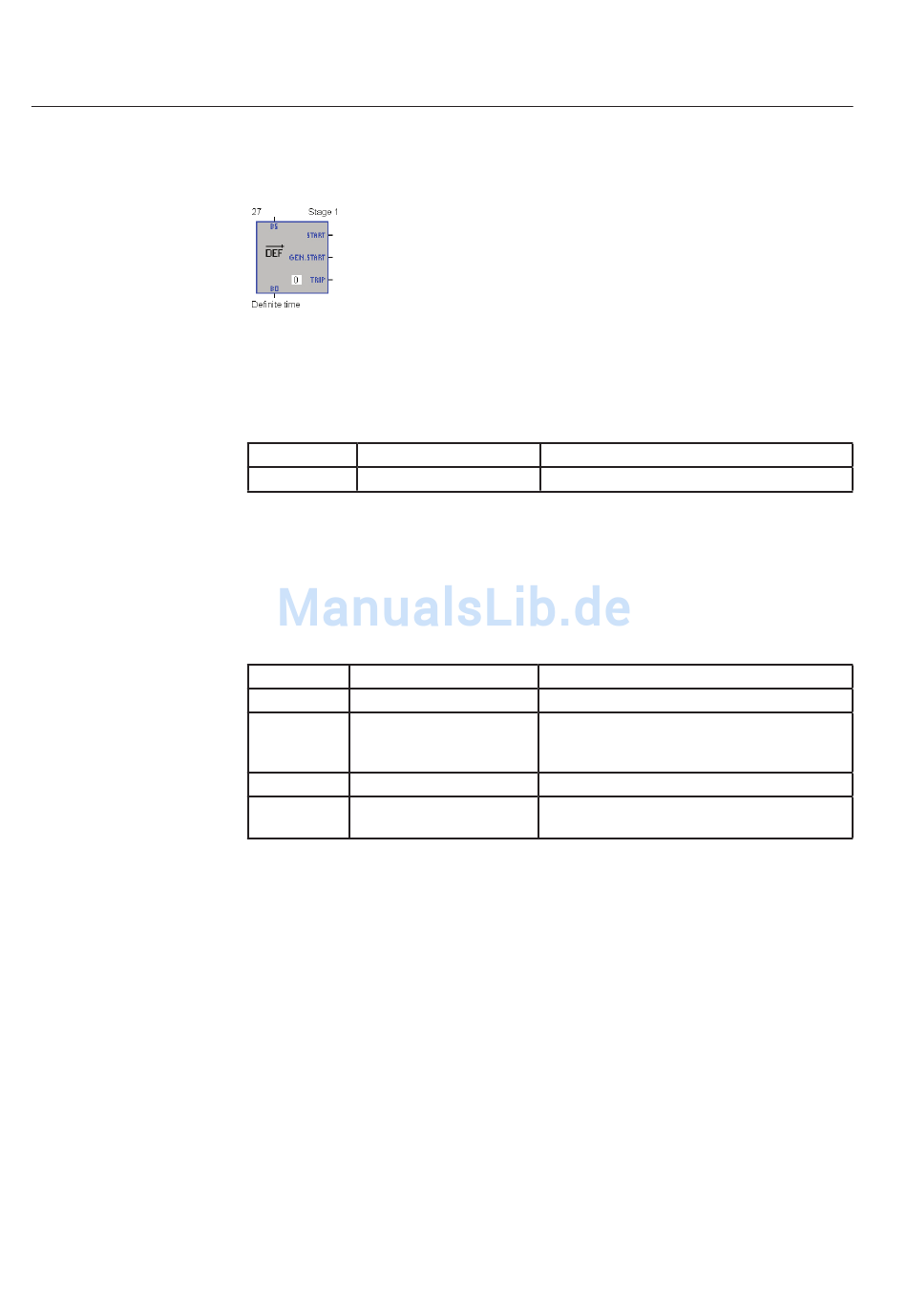

Abb. 6.1.9.-1 Gerichteter Erdschlussschutz

Beschreibung des Eingangs/Ausgangs

Tabelle 6.1.9.1.-1 Eingang
Bezeichnung Typ
BS Digitales Signal (aktiv ein) Blockierungssignal
Wird das BS-Signal aktiviert, wird die Schutzfunktion unabhängig von ihrem Status
zurückgesetzt. Das bedeutet, dass alle Ausgangspins ein niedriges Potenzial (aus)
aufweisen und (gegebenenfalls) die erforderlichen Ereignisse generieren sowie alle
internen Register und Taktgeber gelöscht werden. Die Schutzfunktion bleibt so lan-
ge im Ruhezustand, bis das BS-Signal ein niedriges Potenzial (aus) aufweist.
Tabelle 6.1.9.1.-2 Ausgang
Bezeichnung Typ
START Digitales Signal (aktiv ein) Startsignal (Fehler in eingestellter Richtung)
GEN.START Digitales Signal (aktiv ein)
TRIP Digitales Signal (aktiv ein) Auslösesignal
BO Digitales Signal (aktiv ein)
Das START-Signal wird aktiviert, sobald der gemessene oder berechnete Neutral-
leiterstrom den Einstellschwellenwert (Startwert bzw. Start Value) überschreitet und
der Fehler in der eingestellten Richtung vorliegt.
GEN. START verbleibt so lange aktiv, wie das Startsignal aktiv ist, bis die Rück-
stellzeit (sofern verwendet) abgelaufen ist.
Das TRIP-Signal wird aktiviert, sobald die Startbedingungen erfüllt sind und die
Schaltzeit abgelaufen ist.
Das Signal für den Blockierungsausgang (Block Output bzw. BO) wird aktiv, sobald
die Schutzfunktion einen Strom erkennt, der den voreingestellten Wert überschreitet
und die Fehlerrichtung der eingestellten Richtung entgegengesetzt ist.
Beschreibung
Beschreibung
Generelles Startsignal (logische OR-
Kombination aller Startsignale einschließlich
Rückstellzeit)
Signal für den Blockierungsausgang (Fehler in
entgegengesetzter Richtung)
1MRS757432
