1MRS757432
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual

Mindestens eine Schutzfunktion muss konfi guriert sein.

Das Startsignal des Störschreibers muss im FUPLA implementiert sein.
Die analogen Signale werden digitalisiert und mit einer Abtastrate von 1,2 kHz ver-
arbeitet, da sie für das Auslösen der Schutzfunktionen von entscheidender Bedeu-
tung sind. Sie bewegen sich daher in einem Zeitraster von 0,833 ms. Die Start- und
Auslösesignale von den Schutzfunktionen werden aufgezeichnet und umgehend an
die binären Ausgänge gesendet.
Im Gegensatz dazu werden die digitalen Signale gemäß der FUPLA-Zykluszeit
verarbeitet. Die Zykluszeit ist in diesem Fall von der Anwendung abhängig. Die
digitalen Signale bewegen sich daher in einem Raster, das deutlich größer ist als das
analoge Signalraster.
Der Störschreiber dient der Aufzeichnung der Standarddaten während eines Kurz-
schlusses im Netz. Die Daten können später vom REF 542plus exportiert und mit-
hilfe eines geeigneten Programms angezeigt werden.

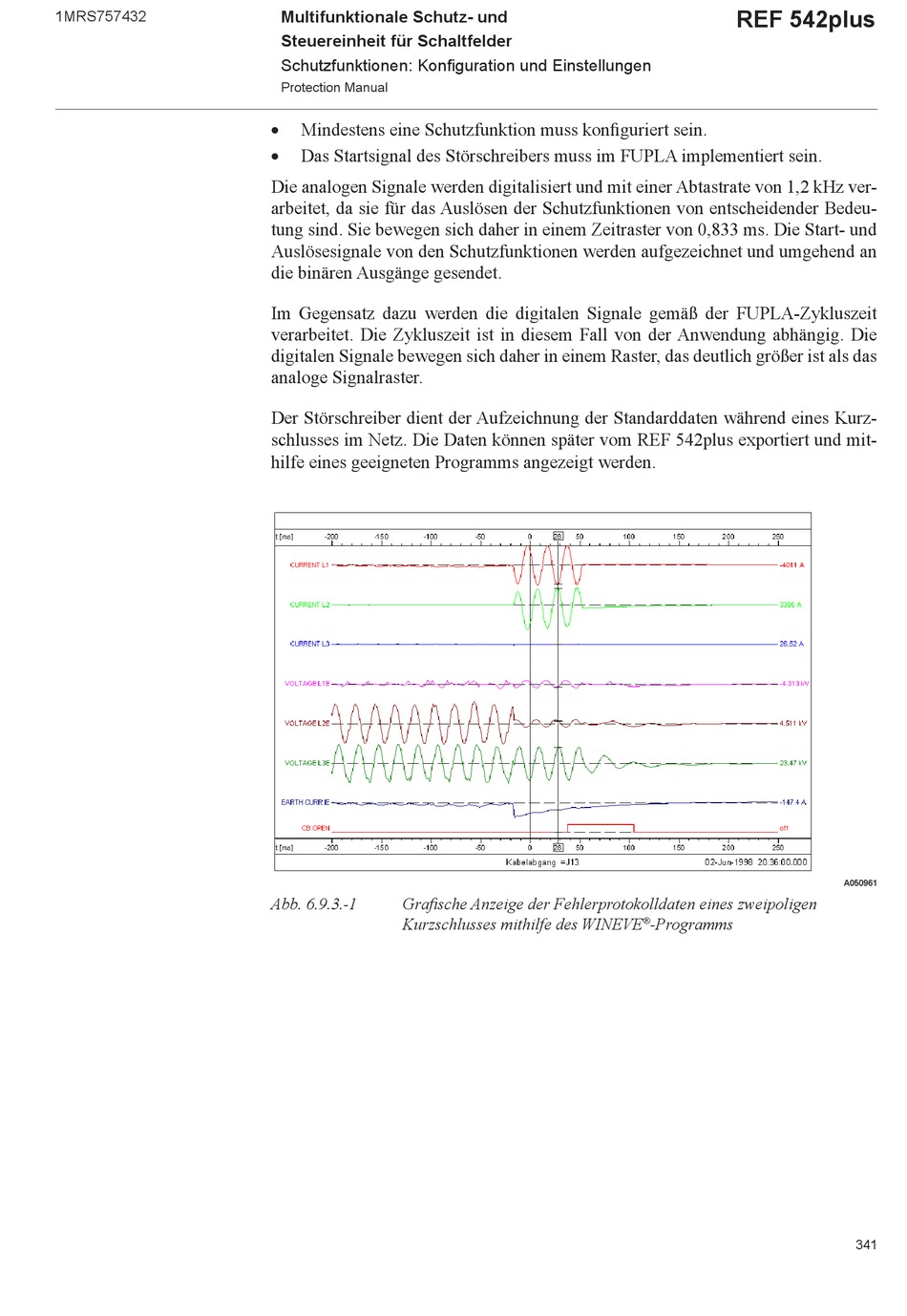

Abb. 6.9.3.-1 Grafi sche Anzeige der Fehlerprotokolldaten eines zweipoligen
Kurzschlusses mithilfe des WINEVE
REF 542plus
-Programms
®
A050961
341
