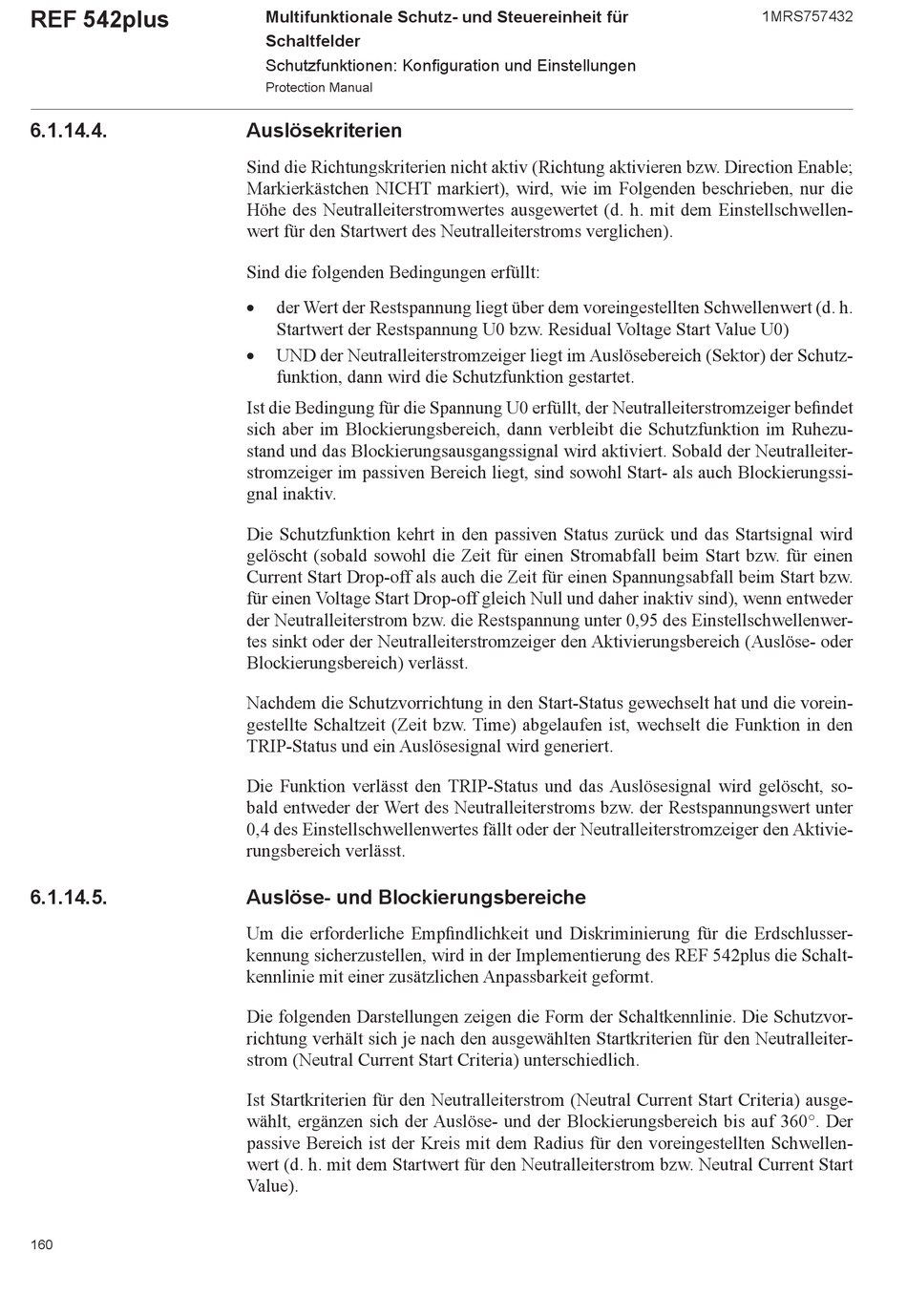

Auslösekriterien
Sind die Richtungskriterien nicht aktiv (Richtung aktivieren bzw. Direction Enable;
Markierkästchen NICHT markiert), wird, wie im Folgenden beschrieben, nur die
Höhe des Neutralleiterstromwertes ausgewertet (d. h. mit dem Einstellschwellen-
wert für den Startwert des Neutralleiterstroms verglichen).
Sind die folgenden Bedingungen erfüllt:

der Wert der Restspannung liegt über dem voreingestellten Schwellenwert (d. h.
Startwert der Restspannung U0 bzw. Residual Voltage Start Value U0)

UND der Neutralleiterstromzeiger liegt im Auslösebereich (Sektor) der Schutz-
funktion, dann wird die Schutzfunktion gestartet.
Ist die Bedingung für die Spannung U0 erfüllt, der Neutralleiterstromzeiger befi ndet
sich aber im Blockierungsbereich, dann verbleibt die Schutzfunktion im Ruhezu-
stand und das Blockierungsausgangssignal wird aktiviert. Sobald der Neutralleiter-
stromzeiger im passiven Bereich liegt, sind sowohl Start- als auch Blockierungssi-
gnal inaktiv.
Die Schutzfunktion kehrt in den passiven Status zurück und das Startsignal wird
gelöscht (sobald sowohl die Zeit für einen Stromabfall beim Start bzw. für einen
Current Start Drop-off als auch die Zeit für einen Spannungsabfall beim Start bzw.
für einen Voltage Start Drop-off gleich Null und daher inaktiv sind), wenn entweder
der Neutralleiterstrom bzw. die Restspannung unter 0,95 des Einstellschwellenwer-
tes sinkt oder der Neutralleiterstromzeiger den Aktivierungsbereich (Auslöse- oder
Blockierungsbereich) verlässt.
Nachdem die Schutzvorrichtung in den Start-Status gewechselt hat und die vorein-
gestellte Schaltzeit (Zeit bzw. Time) abgelaufen ist, wechselt die Funktion in den
TRIP-Status und ein Auslösesignal wird generiert.
Die Funktion verlässt den TRIP-Status und das Auslösesignal wird gelöscht, so-
bald entweder der Wert des Neutralleiterstroms bzw. der Restspannungswert unter
0,4 des Einstellschwellenwertes fällt oder der Neutralleiterstromzeiger den Aktivie-
rungsbereich verlässt.
Auslöse- und Blockierungsbereiche
Um die erforderliche Empfi ndlichkeit und Diskriminierung für die Erdschlusser-
kennung sicherzustellen, wird in der Implementierung des REF 542plus die Schalt-
kennlinie mit einer zusätzlichen Anpassbarkeit geformt.
Die folgenden Darstellungen zeigen die Form der Schaltkennlinie. Die Schutzvor-
richtung verhält sich je nach den ausgewählten Startkriterien für den Neutralleiter-
strom (Neutral Current Start Criteria) unterschiedlich.
Ist Startkriterien für den Neutralleiterstrom (Neutral Current Start Criteria) ausge-
wählt, ergänzen sich der Auslöse- und der Blockierungsbereich bis auf 360°. Der
passive Bereich ist der Kreis mit dem Radius für den voreingestellten Schwellen-
wert (d. h. mit dem Startwert für den Neutralleiterstrom bzw. Neutral Current Start
Value).
