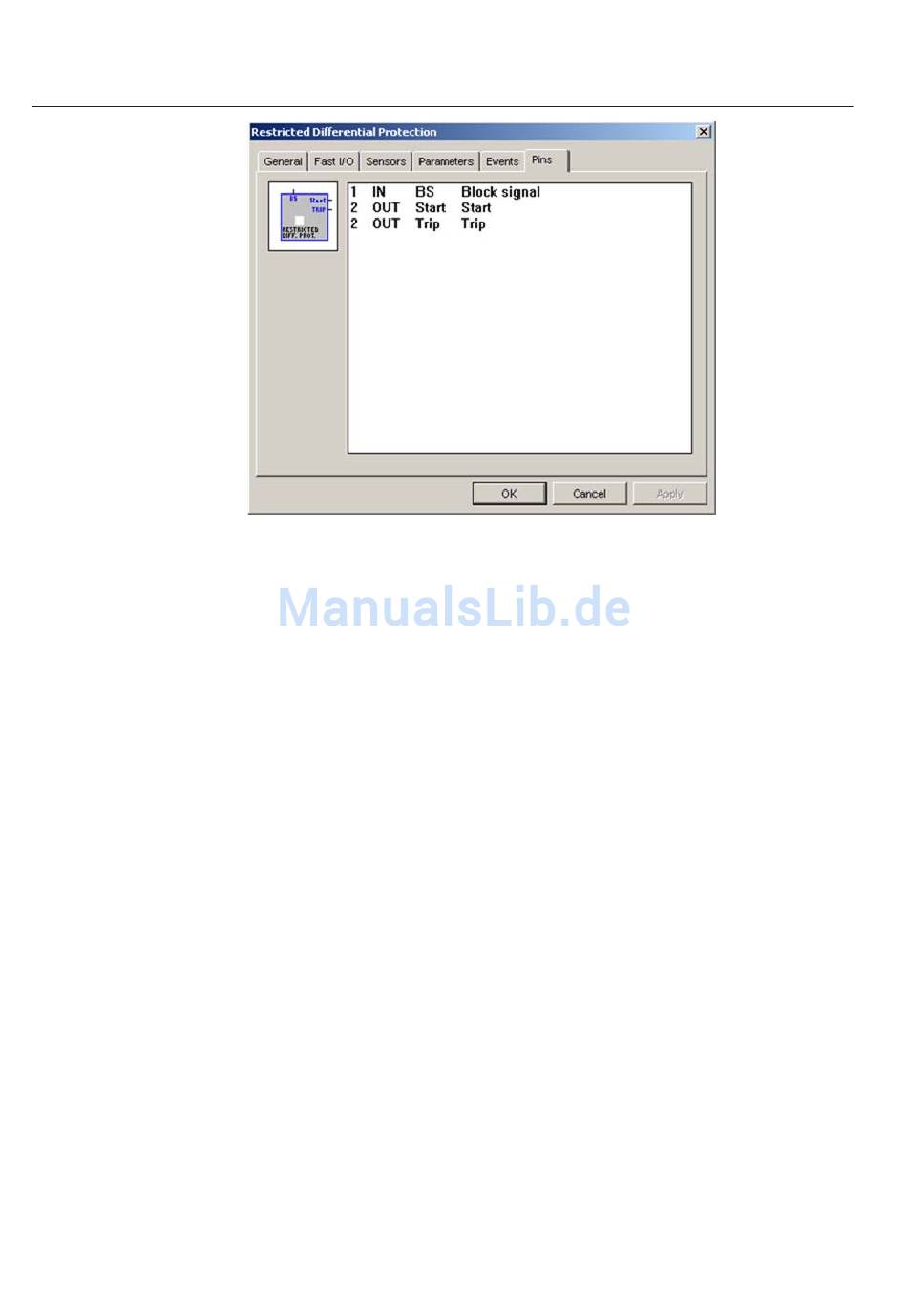

Abb. 6.5.2.2.-6 Pins

Messmethode

Die begrenzte Differenzialschutzfunktion bewertet den Differenzialstrom zwischen
zwei Neutralleiterströmen bei Grundfrequenz.
Die zwei Ströme können der berechnete oder gemessene Reststrom I0 der Phasen-
ströme verglichen mit dem Neutralleiterstrom IG in der begrenzten Erdschlussan-
wendung des Transformators bzw. im Fall eines Leitungsdifferenzialschutzes ver-
glichen mit den Neutralleiterströmen der Leitungsenden (I1 und I2) sein.
Auslösekriterien
Der begrenzte Differenzialschutz ist ein Stromvergleichsschema. Daher werden die
eingehenden und abgehenden Ströme, die durch das zu schützende Objekt fl ießen,
miteinander verglichen. Besteht in der Schutzzone kein Fehler, sind eingehender
und abgehender Strom identisch. Daher wird die Differenz zwischen diesen Strö-
men, der Differenzialstrom I
nung verwendet.
Die Schutzzone des begrenzten Differenzialschutzes wird durch den Einbauort des
Stromwandlers oder der installierten Stromsensoren begrenzt.
Liegt der berechnete Differenzialstrom Id über dem verzerrungsabhängigen Ein-
stellschwellenwert (vorgegeben durch Auslösekennlinie, unverzerrten Regions-
schwellenwert, leicht verzerrten Regionsschwellenwert oder stark verzerrte
Steigung), wird die Schutzfunktion gestartet und das Startsignal aktiviert.
Die Schutzfunktion kehrt in den passiven Status zurück und das Startsignal wird ge-
löscht, wenn der Differenzialstrom Id unter 0,95 des Einstellschwellenwertes sinkt.
= I - I = I - I , als Kriterium für die Fehlererken-
d 0 G 2 1
